所区室外变压器水喷雾管道CAD施工图纸.dwg

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

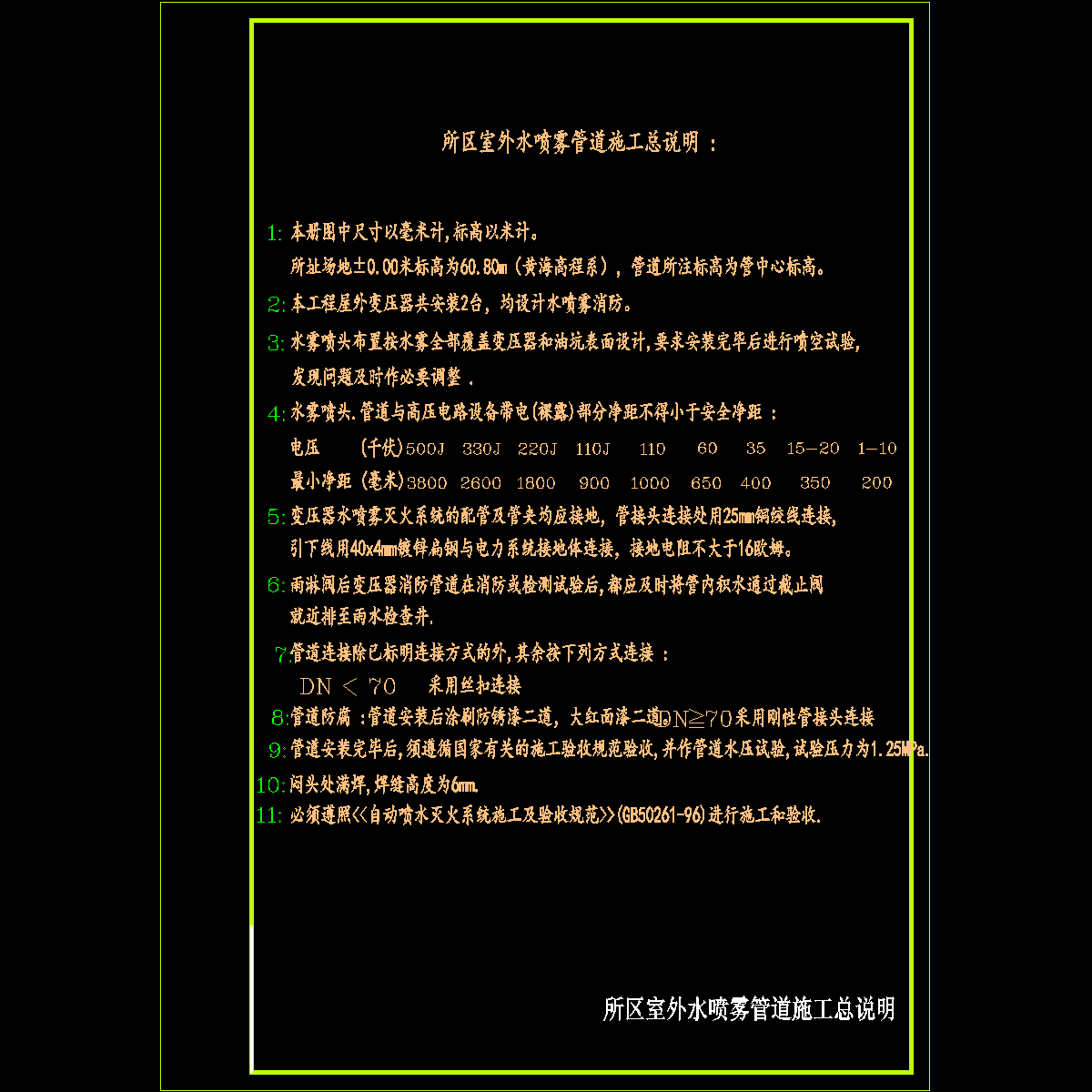

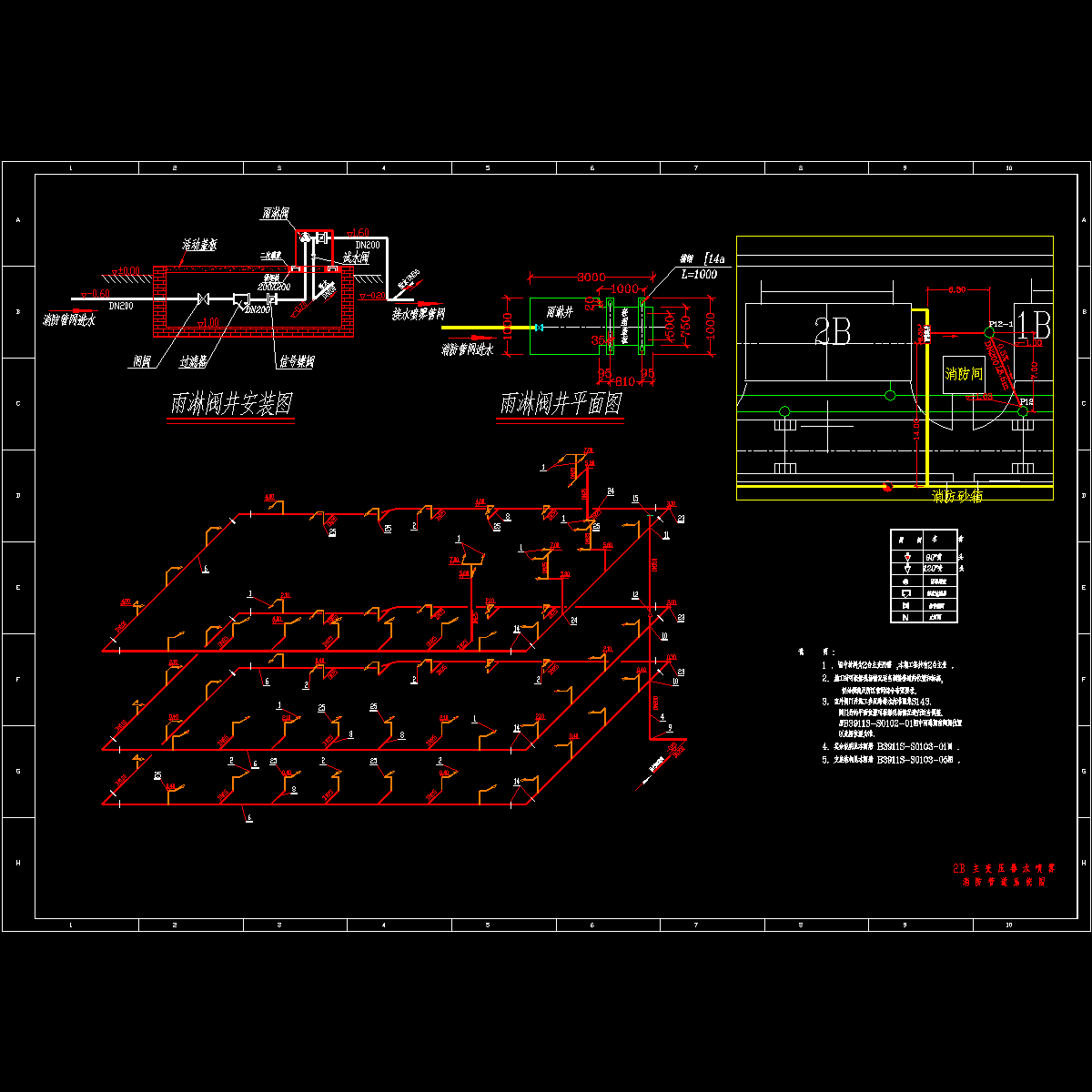

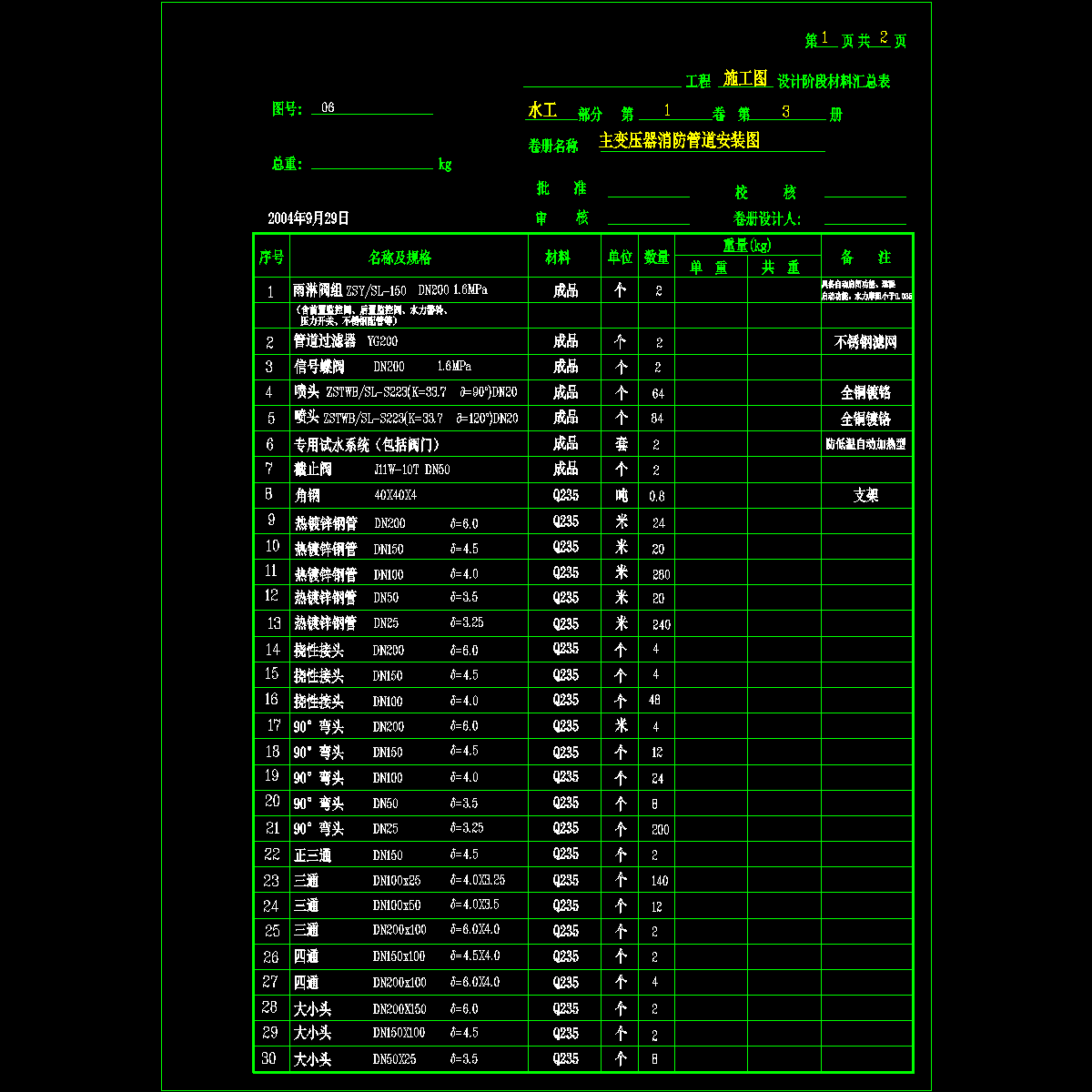

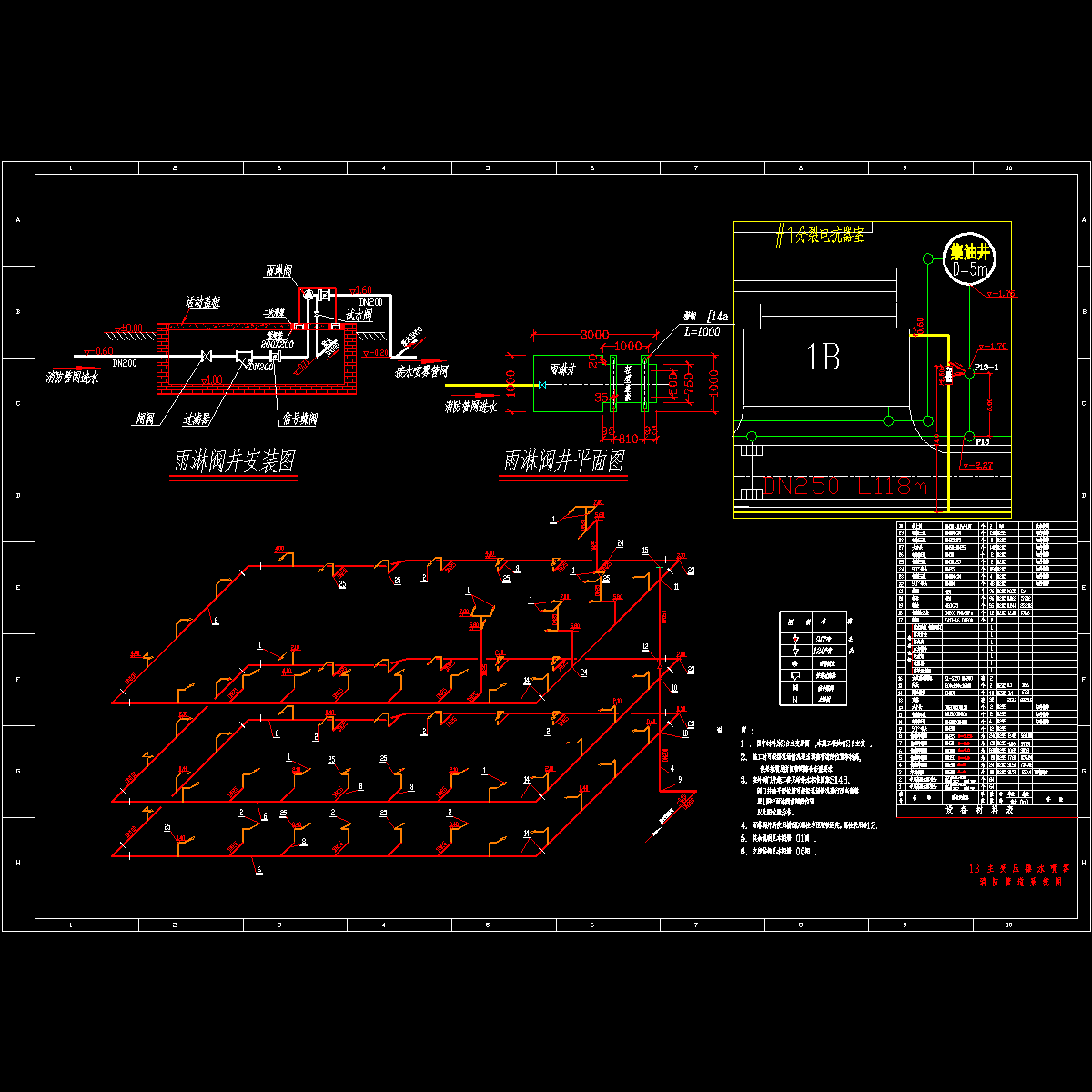

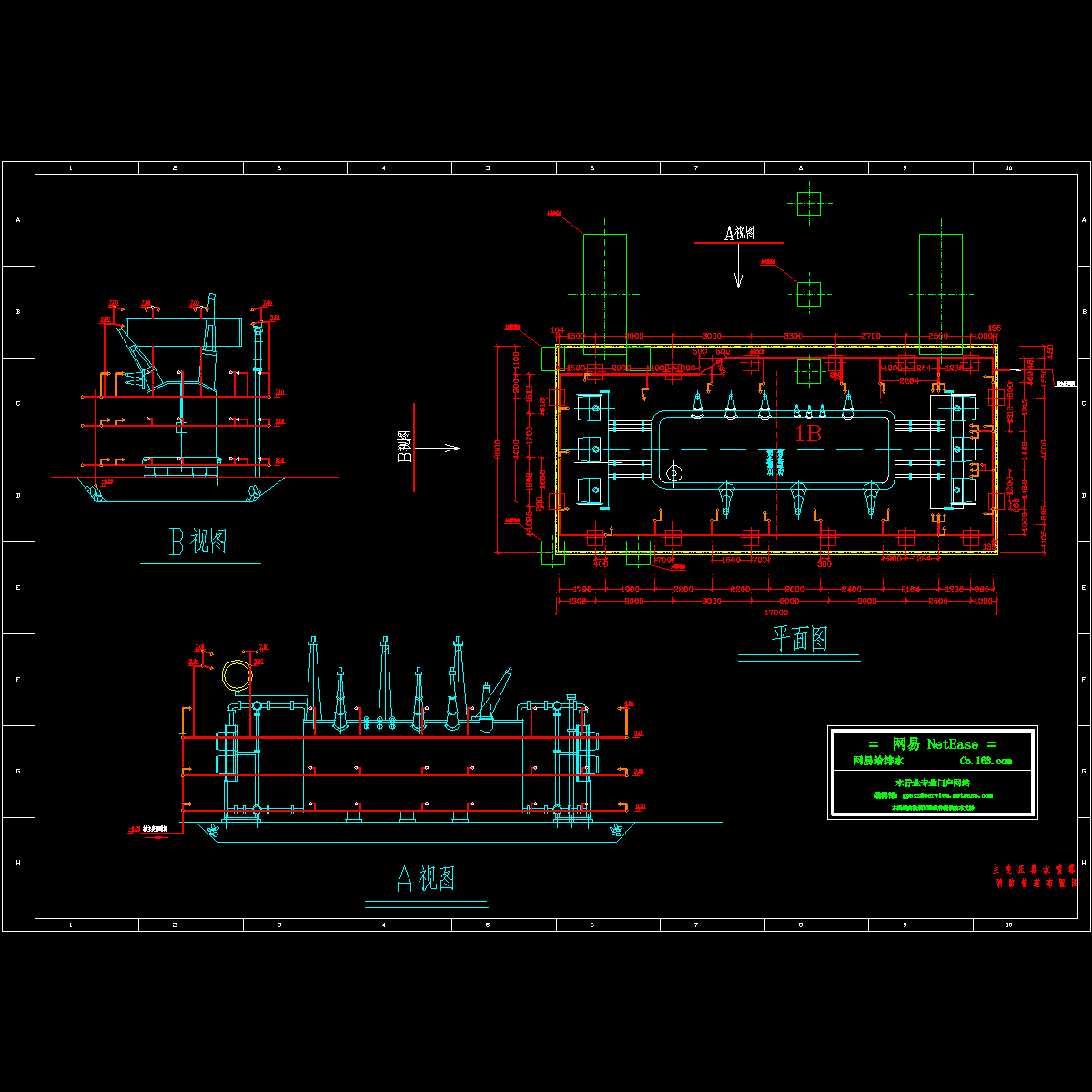

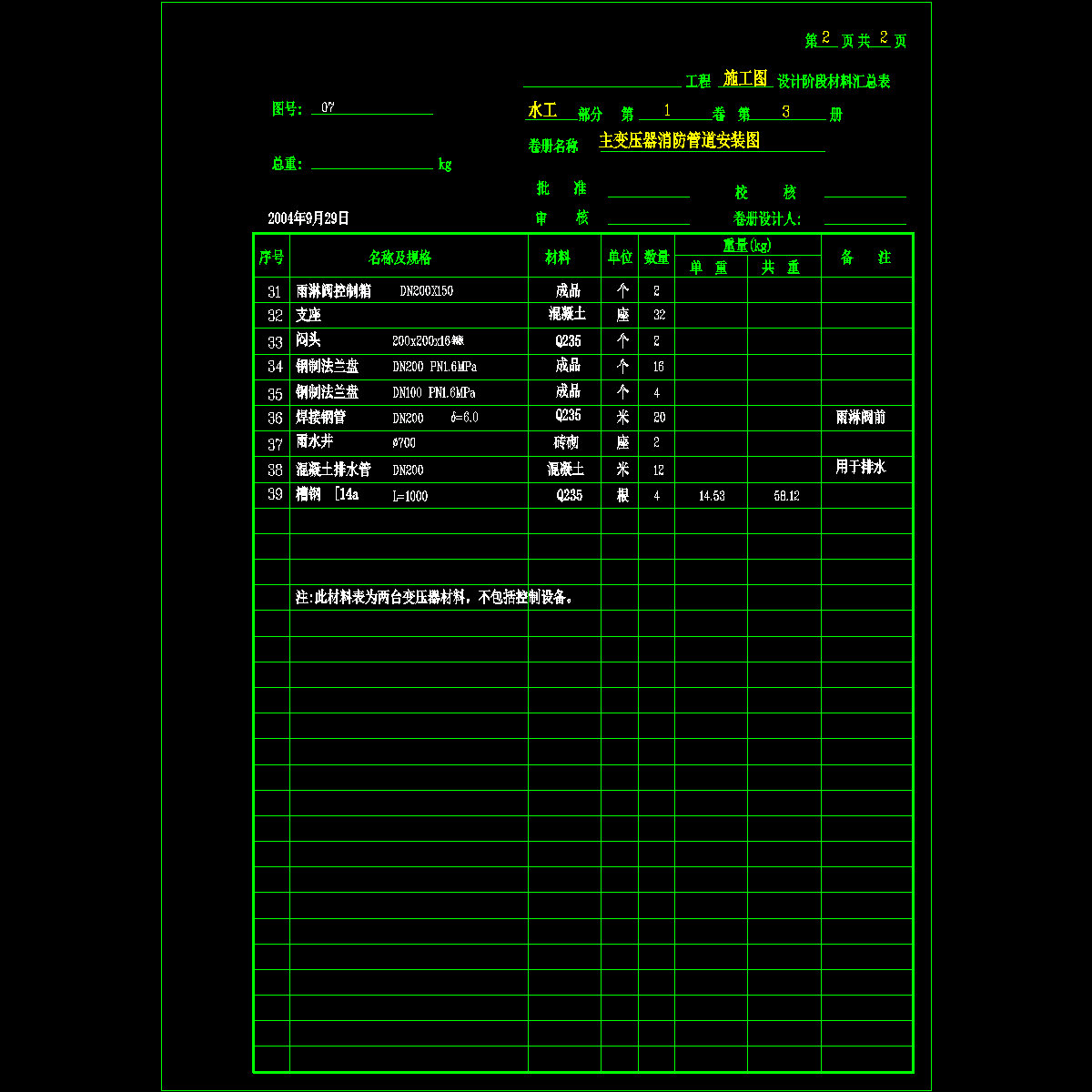

该项目屋外变压器共安装2台，均设计水喷雾消防。 　　水雾喷头布置按水雾全部覆盖变压器和油坑表面设计,要求安装完毕后进行喷空试验。 　　 图纸内容包括：1.所区室外水喷雾管道施工总说明 2.主变压器水喷雾消防管道布置图 3.1B主变压器水喷雾消防管道系统图 4.2B主变压器水喷雾消防管道系统图 5.水喷雾管网支座及水喷雾喷嘴安装图 6.材料表

02.dwg

06.dwg

03.dwg

04.dwg

01.dwg

07.dwg

00.dwg

05.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
