省道临河路基沉降抗滑桩处治设计CAD施工图纸(钢筋构造图)(dwg)

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该资料为 省道临河路基沉降抗滑桩处治设计图

沉降段落长度约70米，抗滑桩设计采用圆形截面钻孔灌注桩，桩基直径1.3m，沿路线纵向间距4m，共18根桩。为使桩基整体协调受力，桩顶设冠梁一道，冠梁截面采用1.5mX1.0m。因强风化灰岩层较为破碎，桩基须嵌入中风化层，嵌入深度不小于2.0倍桩径。

共13张图纸，主要包括工程数量表、抗滑桩平面布置图、抗滑桩立面布置图、抗滑桩钢筋构造图、抗滑桩冠梁钢筋构造图、桩基检测管构造图、波形护栏预埋基础设计图、交通组织施工图打围设计图。

防撞护栏侧面图

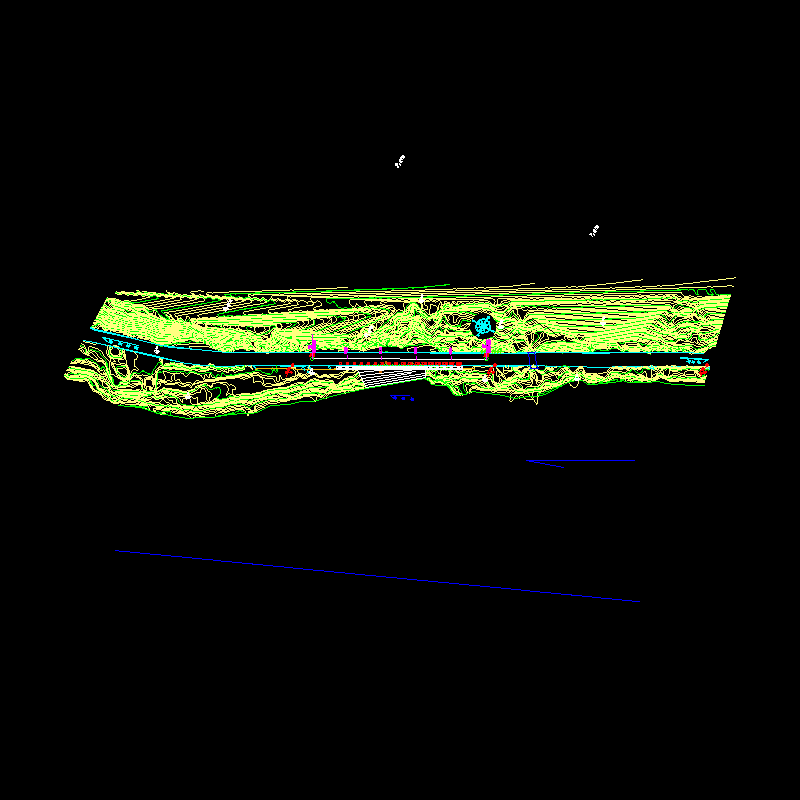

平面布置图
