花瓶形桥墩构造设计钢筋图纸CAD构造图

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

资料花瓶形桥墩构造设计钢筋图，含三座桥梁不同高度花瓶墩设计图纸，共计32张CAD。节点清晰，同类设计可学习参考。

项目概要

荷载等级：公路-Ⅱ级。跨径布置：3×13 (13 2×15 13) 3×13m、( 11 12 3×13) 4×13 (3×13 12 11)m、跨径布置： 3×12m。。上部结构采用现浇连续空心板梁，13m梁高为h=0.6m和0.8m，15m梁高为h=0.8m。花瓶墩墩柱高5600cm，宽6000cm、9000cm。下部结构采用Φ800mm钻孔灌注桩，HRB400钢筋。桥墩挡块内侧放置200X150X30橡胶挡块，每个桥墩4块。

图纸内含

总体布置图

A型(6m中墩)构造图2

A型花瓶形桥墩钢筋图8

B型(6m边墩)构造图2

B型花瓶形桥墩钢筋图7张

C型(9m中墩)构造图3

C型花瓶形桥墩钢筋图7

墩柱钢筋构造图3

盖梁钢筋构造图2

承台钢筋构造图2

钻孔灌注桩构造钢筋图




以下是该附件的部分文件列表：

文件名称	文件大小
09.桥C 花瓶形桥墩构造.dwg	0.13 MB
10~12.桥C 花瓶形桥墩钢筋.dwg	0.33 MB
工程数量总表.dwg	0.19 MB
车1-A型花瓶形桥墩钢筋.dwg	1.01 MB
车1-B型花瓶形桥墩钢筋.dwg	1.02 MB
车1-C型花瓶形桥墩钢筋.dwg	1.12 MB
车9-A型花瓶形桥墩钢筋.dwg	0.67 MB
车9-B型花瓶形桥墩钢筋.dwg	0.65 MB
车9-C型花瓶形桥墩钢筋.dwg	0.77 MB
车9-花瓶形桥墩构造.dwg	0.25 MB
钻孔灌注桩构造钢筋图.dwg	1.09 MB

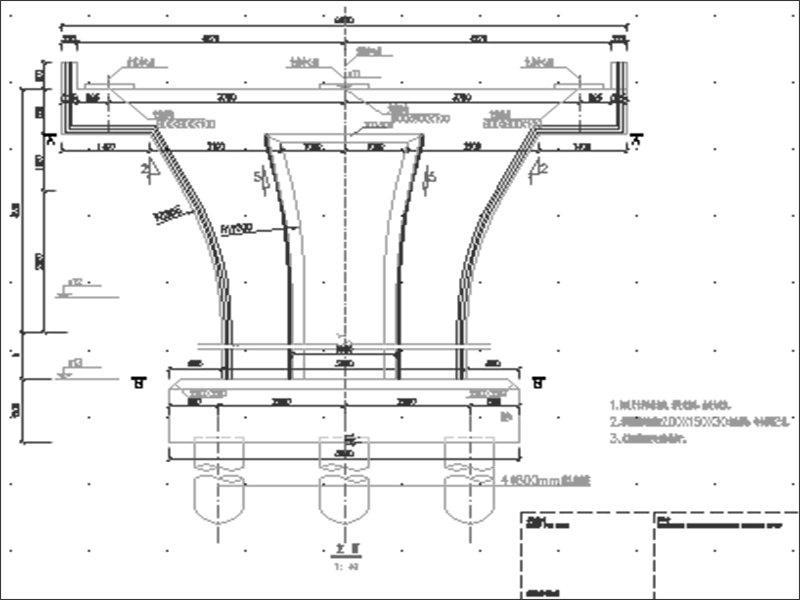

9m中墩花瓶墩构造图

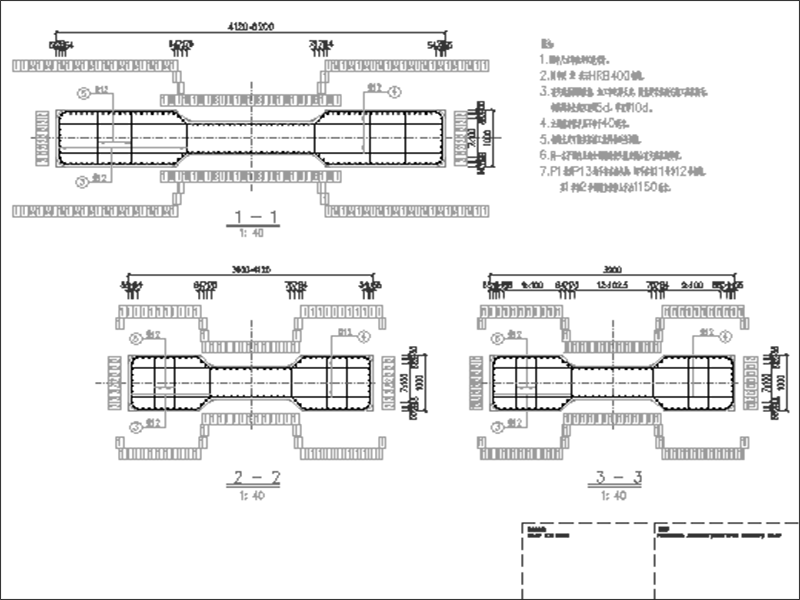

花瓶墩墩柱钢筋构造图

桥梁断面布置图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
