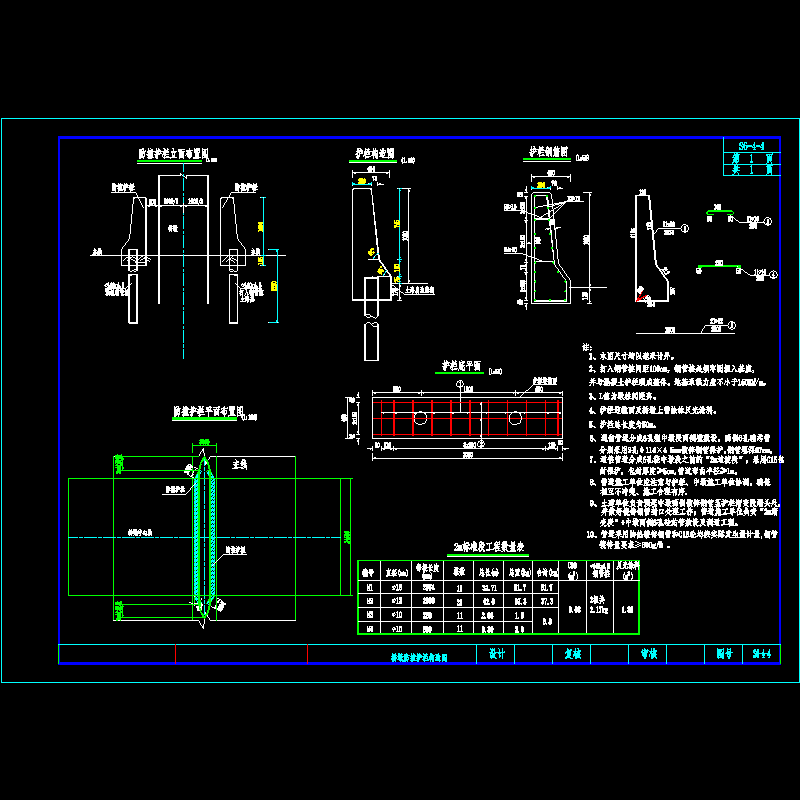

打入钢管桩间距100cm，钢管桩必须牢固埋入基座，并与混凝土护栏联成整体。地基承载力应不小于150KN/m。护栏迎撞面及桥墩上需涂抹反光涂料。护栏总长度为50m。通信管道分成6孔绕中墩段两侧壁敷设，两侧6孔硅芯管分别采用2孔θ114×4.5mm镀锌钢管保护,钢管埋深67cm。通信管道分成6孔绕中墩段之前的“2m过渡段”，采用C15包封保护，包封厚度≥5cm,管道弯曲半径≥1m。 　　土建单位负责预埋中墩两侧镀锌钢管至护栏渐变段端头处，并做好镀锌钢管封口处理工作；管道施工单位负责“2m渐变段” 中墩两侧6孔硅芯管敷设及调通工程。 　　……共计1张，设计于2013年
