省道公路安全生命防护工程施工cad图纸设计和横断面图

jiujiu88 · 发表于 2021-1-10 22:41:54

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

项目地理位置图
设计总说明
平面设计图
安全设施工程数量汇总表
安全设施一览表
标志标牌材料数量汇总表
波形钢护栏工程数量表
混凝土砼护栏工程数量表
标志牌布设一览表
路面标线工程数量表
挡土墙工程数量表
安保设施布设横断面图
单柱标志牌结构设计图
桥梁限载牌设计图
桥梁信息牌设计图
单柱式标志牌基础设计图
交通标志版面设计图
单悬臂式指路标志牌设计图
凸面镜结构设计图
波形钢护栏布设图
波形钢护栏端头布设图
波形护栏护栏板结构详图
波形护栏立柱结构详图
护栏连接配件结构详图
连续式钢筋砼护栏一般设计图
路面减速带设计图
直立式挡土墙通用设计图
仰斜式挡土墙通用设计图
道口标注一般结构图
沿线筑路材料调查表
预算编制说明
施工图预算

附件详情

设计标准：
a）公路等级：等外公路。
b）设计行车速度：20km/h，路基宽度：6.0m，路面宽度：5.0m。
……
针对该路段的车流组成特性并考虑建设资金的合理利用等，本期安保工程设计了下列安保设施（措施）：
1.警告标志牌：规格采用70cm正三角形单柱标志牌，主要设置于急弯、交叉路口、村庄两端；
2.禁令标志牌：规格采用直径60cm圆形单柱标志牌，用于设置限速和桥梁限载标志；
3.指路标志牌：采用360cm×165cm单悬臂标志牌，设置于路线起终点，指示道路连接地；
4.减速带：主要设于经过村庄、学校以及存在严重安全隐患的急弯陡坡路段；
5.波形钢护栏、钢筋混凝土护栏：主要设于路基外侧陡峭处、急弯外侧或临河邻水路段；对于安装波形护栏位置不足的路段，采取增设挡土墙，以满足安装护栏宽度的需要；对于高度在2m（含2m）以下的采用直立式挡土墙、2m以上的采用仰斜式挡土墙；
……
共65张，编制于2016年。

单悬臂指路标志牌

波形钢护栏端头布设图

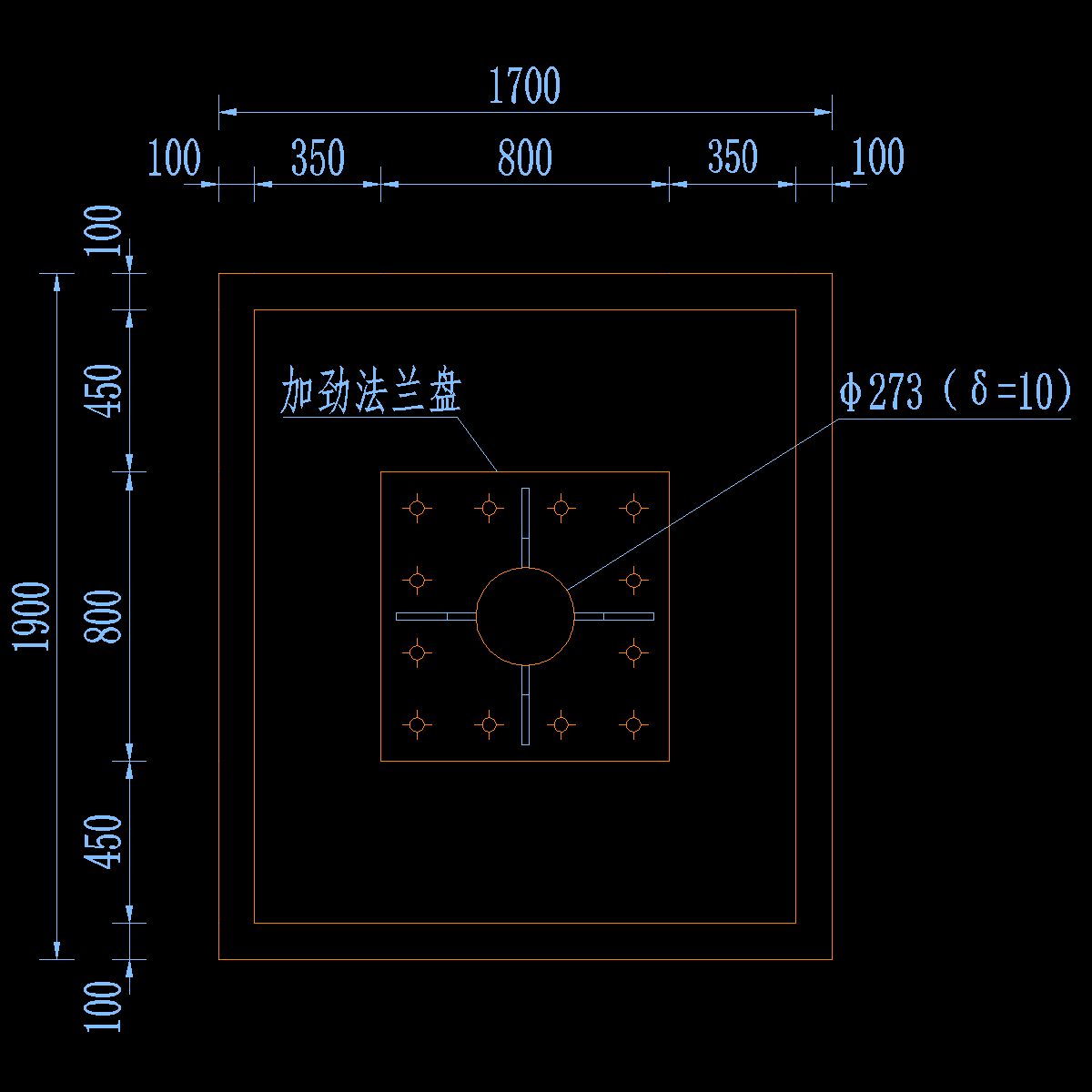

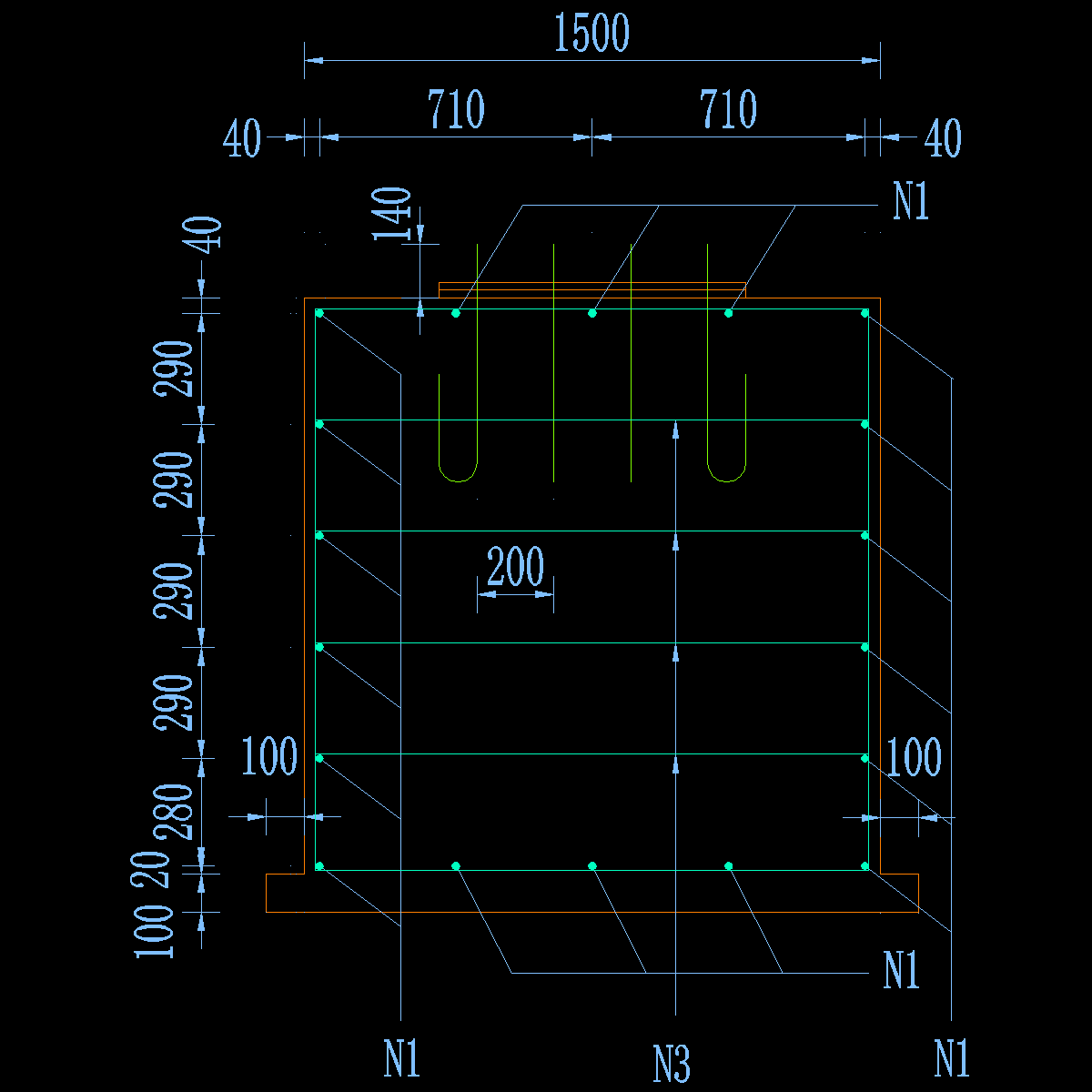

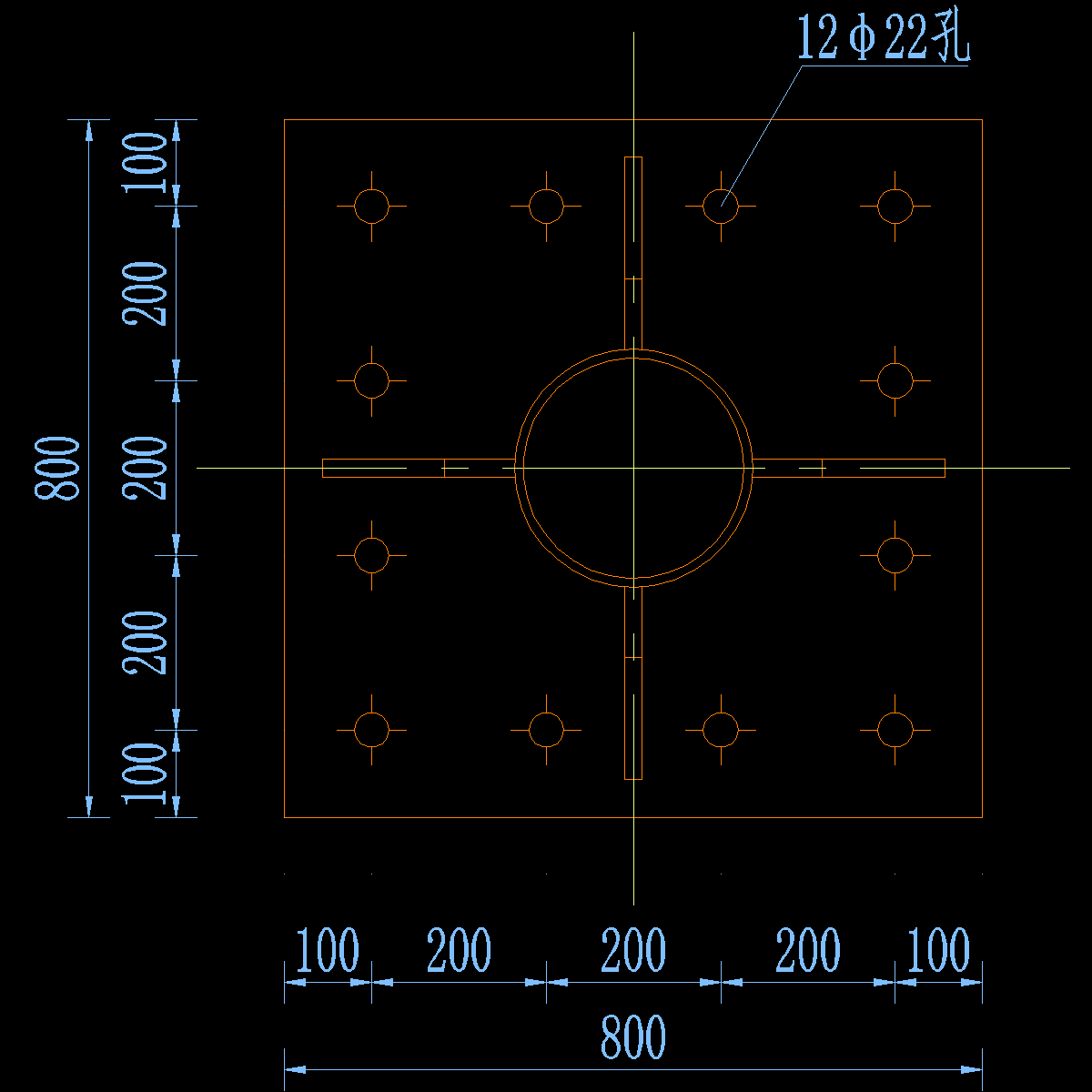

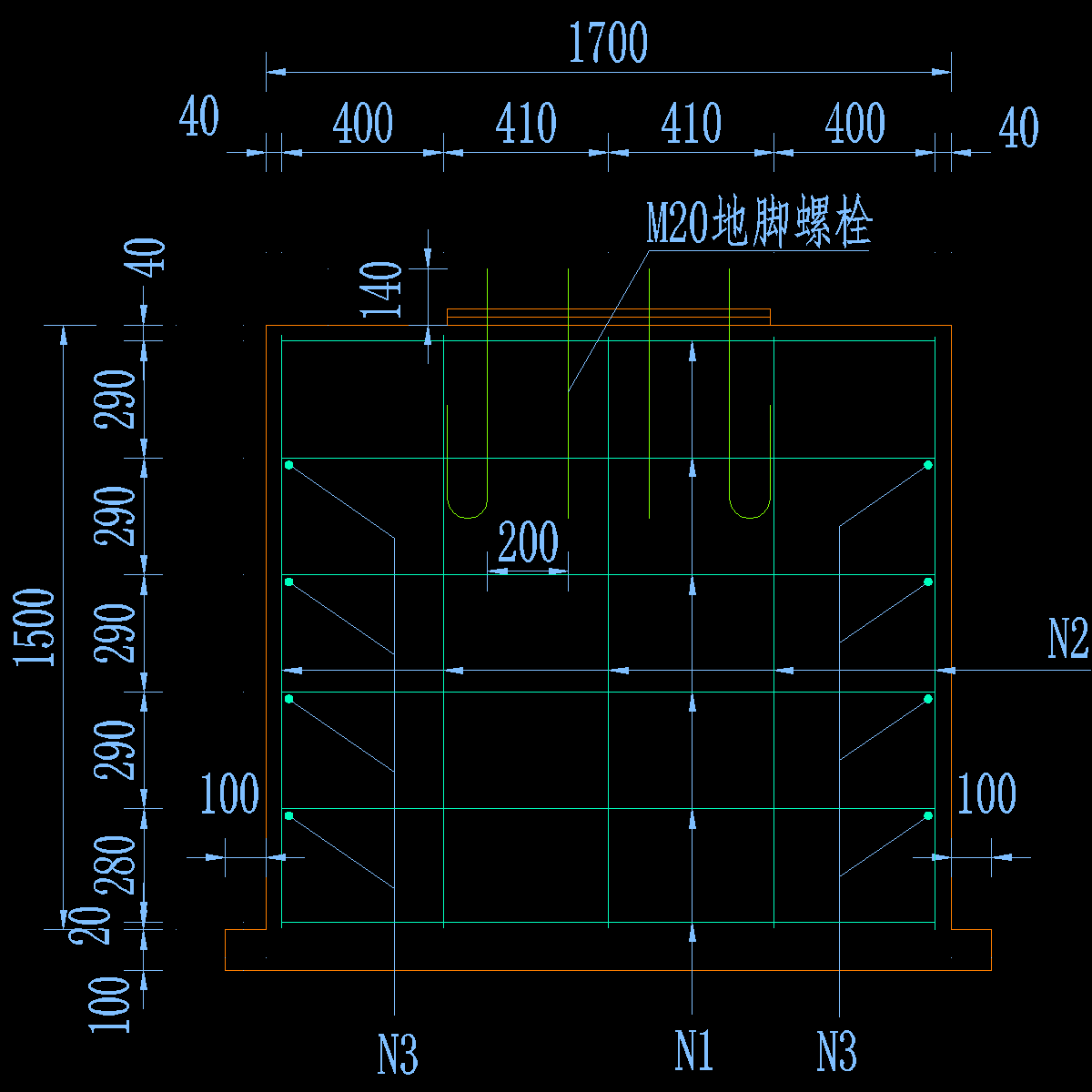

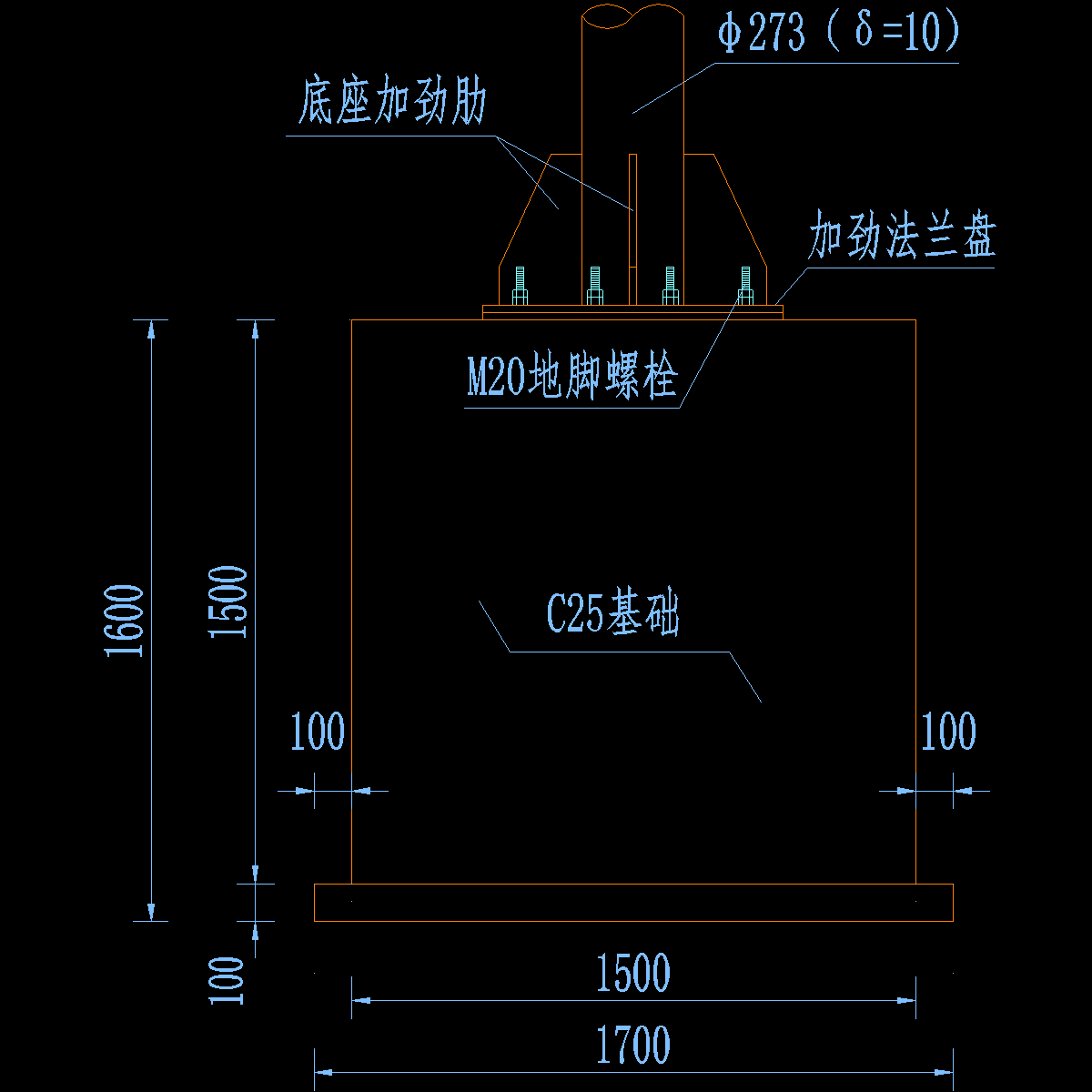

单悬臂标志基础设计图
