城市道路施工设计CAD大样图(dwg)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

城市道路 施工图纸(全套带设计说明书）
设计内容包括：新建道路、新建路灯及道路绿化等
主要技术指标
本道路按城市道路次干路Ⅱ级标准进行设计，道路红线宽30米，设计年限为15a，计算行车速度40km/h，道路限界最小净高5.5m，其它详见道路主要技术指标表。
该资料包含
1、封面
2、目录
3、道路设计说明
4、道路主要技术指标表
5、道路主要工程数量表
6、道路平面位置示意图
7、道路平面纵断面缩图
8、道路平曲线元素表
9、道路平面图
10、道路纵断图

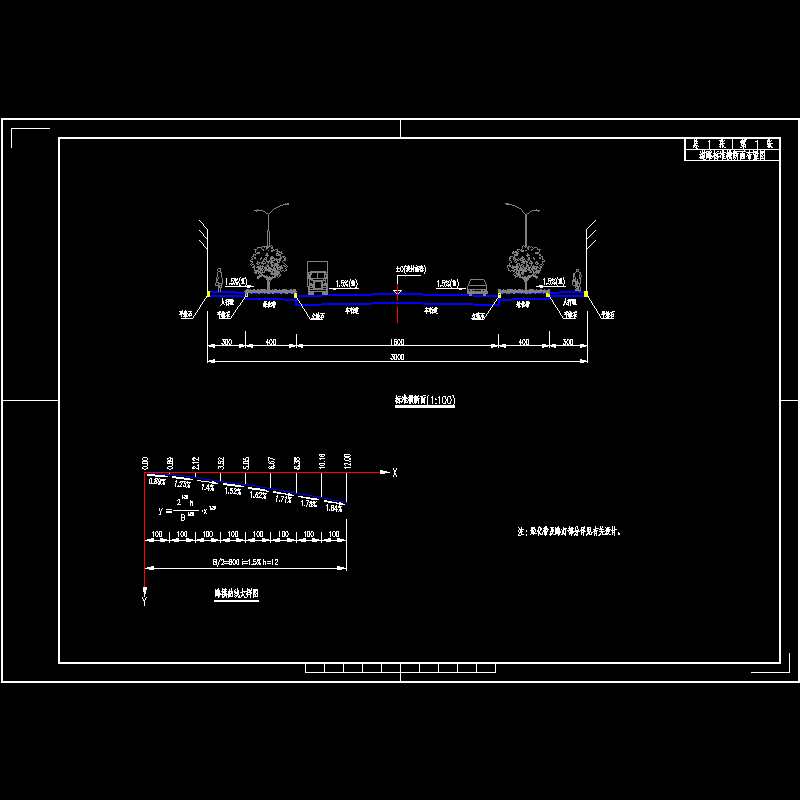

11、道路标准横断面布置图

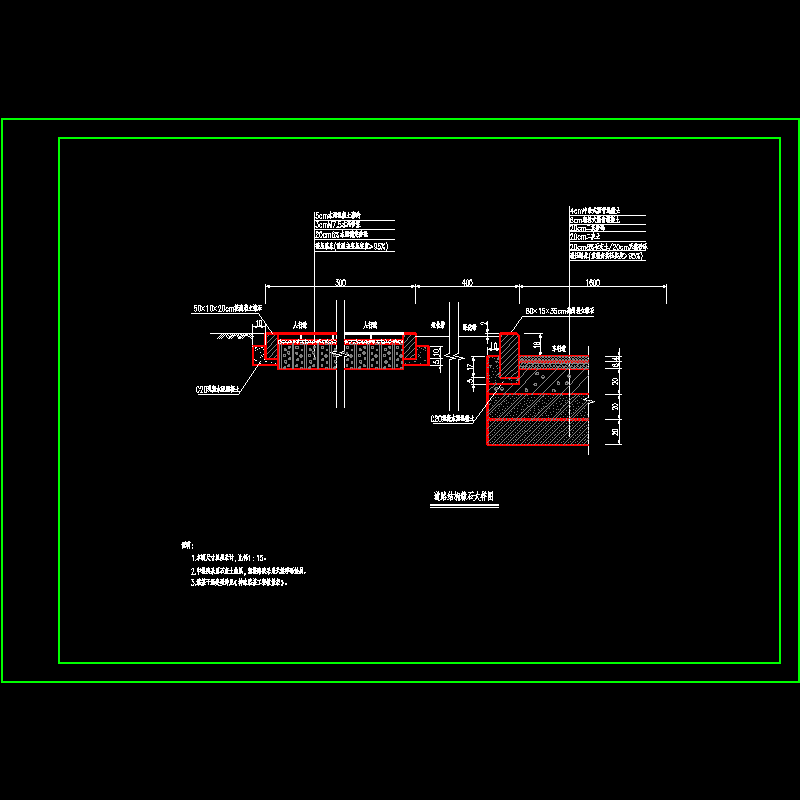

12、路面结构及缘石大样图

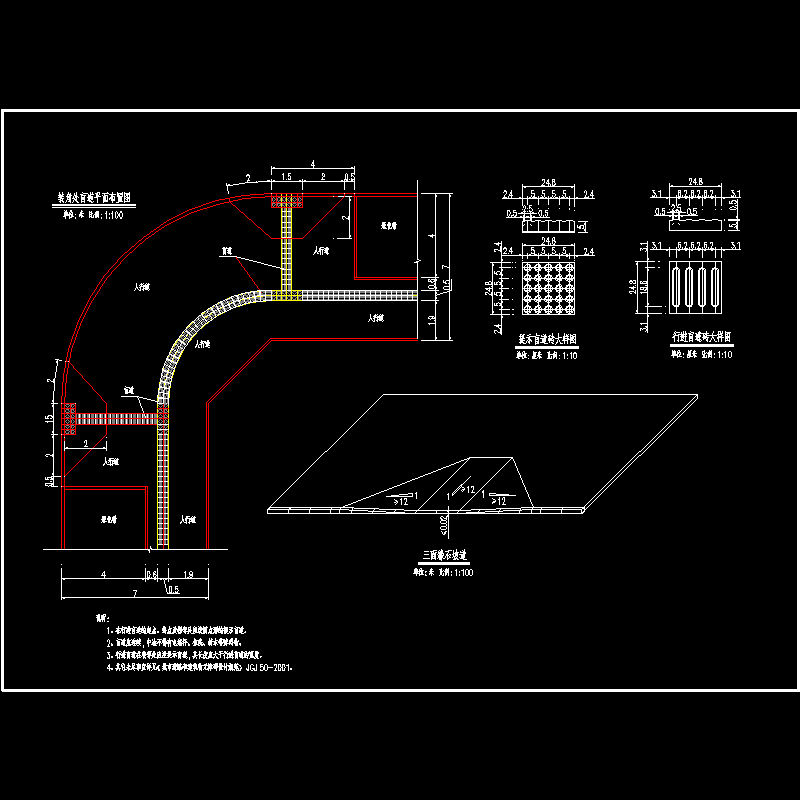

13、无障碍路口设计图
14、道路路基设计图

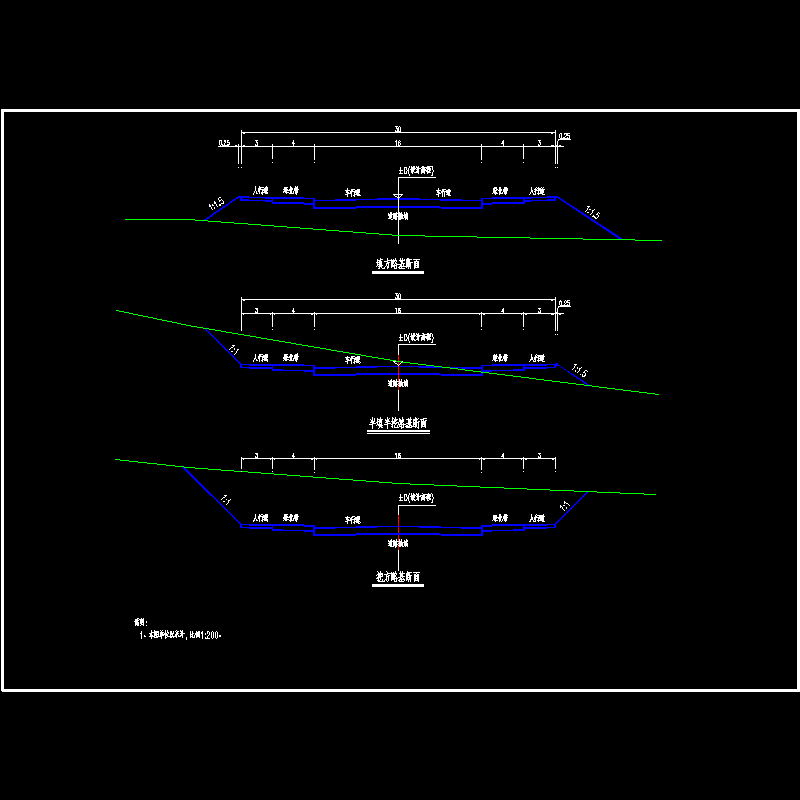

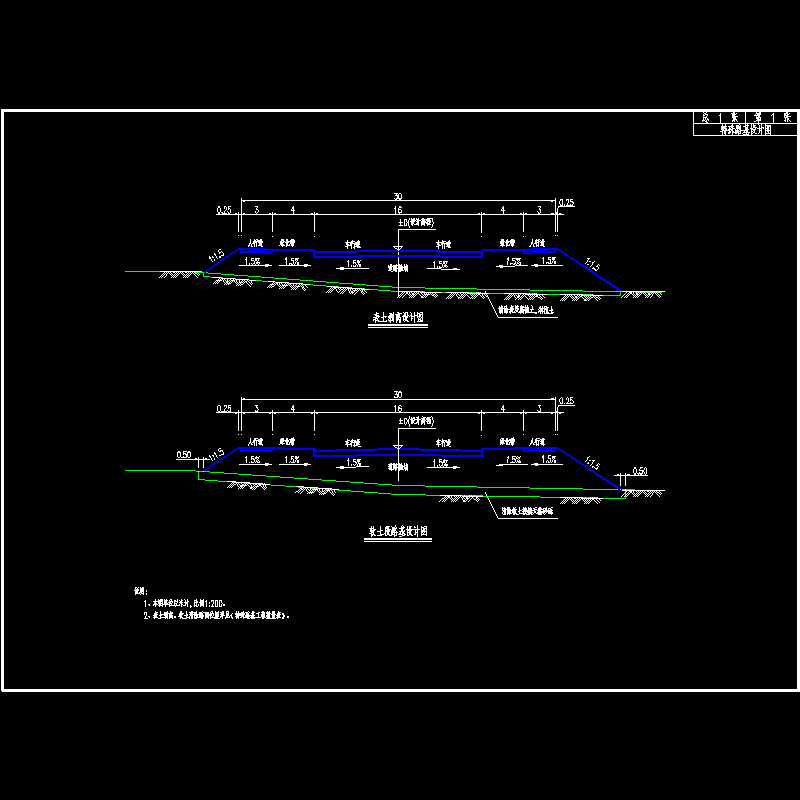

15、特殊路基设计图

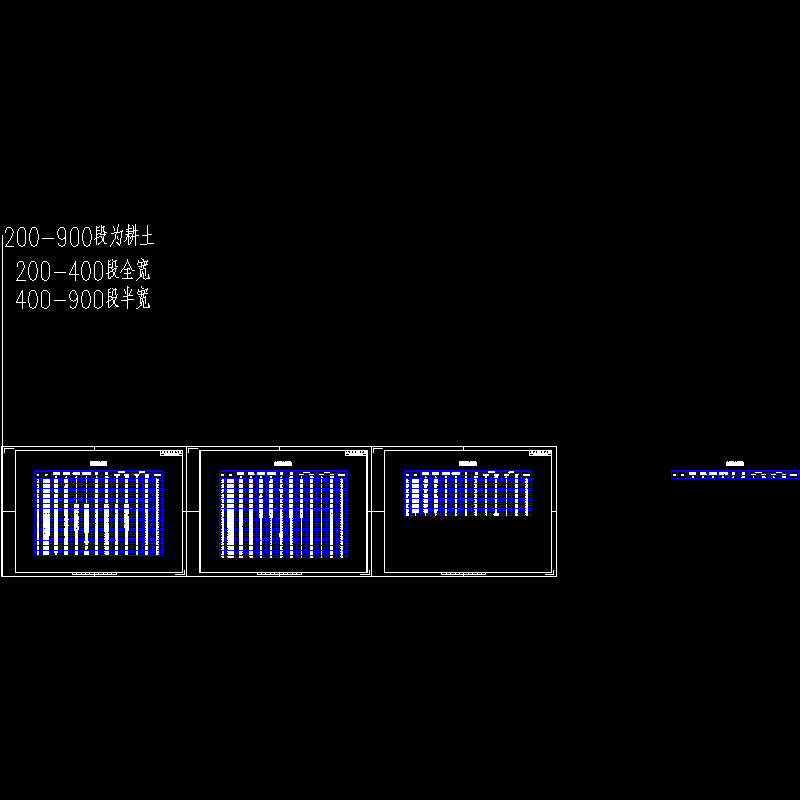

16、特殊路基处理工程数量表
17、道路土方计算表
18、道路土方横断图
19、道路交叉口竖向设计图

11-道路标准横断图.dwg

12－路面结构缘石大样.dwg

13-无碍障路口设计图.dwg

14-道路路基设计图.dwg

15-特殊路基设计图.dwg

16-特殊路基工程数量表.dwg

17-道路土方计算表.dwg

9-道路平面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-7-14 07:24:58上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
