城市道路牛腿式进口坡设计CAD图纸DWTG(dwg)

hhjjxx88990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

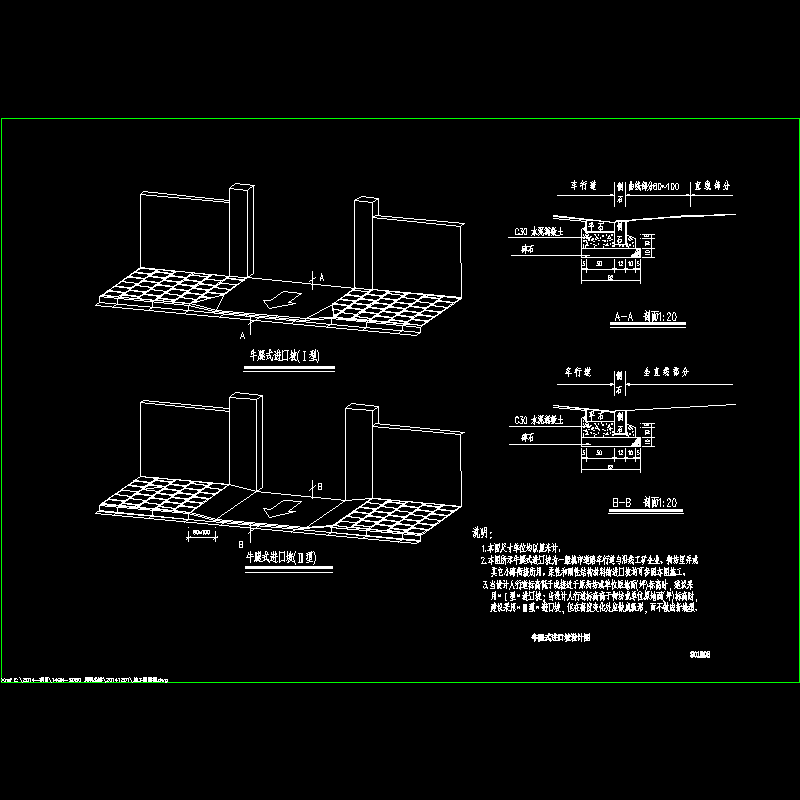

牛腿式进口坡(Ⅰ型)

牛腿式进口坡(Ⅱ型)

A-A剖面

B-B剖面

……

本图所示牛腿式进口坡为一般城市道路车行道与沿线工矿企业、街坊里弄或其它小路衔接所用。柔性和刚性结构材料的进口坡均可参照本图施工。当设计人行道标高低于或接近于原街坊或单位原地面(坪)标高时，建议采　　用“Ⅰ型”进口坡；当设计人行道标高高于街坊或单位原地面(坪)标高时，建议采用“Ⅱ型”进口坡，但在高度变化处应做成弧形，而不做成折线型。

……

共计1张。设计于2015年

城市道路牛腿式进口坡设计图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
