一份城市道路路灯CAD施工方案图纸设计

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

1.本图尺寸单位均以米计，比例1:500。 　　2.灯具选用IP66型道路照明灯具，灯杆间距40米，个别作适当调整，安装高度10米。 　　3.照明电缆采用VV22 -1KV 3×35平方毫米和VV22 -1KV 3×25平方毫米电力电缆，距道牙0.5米处直埋敷设，埋深0.8米。电缆过路口段穿采用φ100UPVC波纹管保护，出路口0.5米。 　　4.全线设置一台80KVA箱式变压器，位置设在0 420北红线外，高压电源采用YJV22-10KV3×70平方毫米电缆沿南昌路东侧电缆沟至箱式变路灯专用高压电源引入。电缆过路口段穿采用φ100UPVC波纹管保护，出路口0.5米。 　　5.路灯设置8处接地极，分别设在0 150、0 312、0 565、0 770南北两处，利用照明电缆一芯作接地线，接地电阻要求小于4Ω。 　　6.施工严格按照《城市道路照明工程施工及验收规程》CJJ89-2001执行。 　　该资料包含以下内容： 　　1、一次接线图 　　2、二次接线图 　　3、灯杆基础、安装做法及零件图 　　4、接地装置制作图 　　5、箱式变电站接地做法图 　　6、箱式变电站安装基础做法图 　　7、照明平面图 　　8、标准横断面图 　　9、灯型大样

箱变基础、接地.dwg

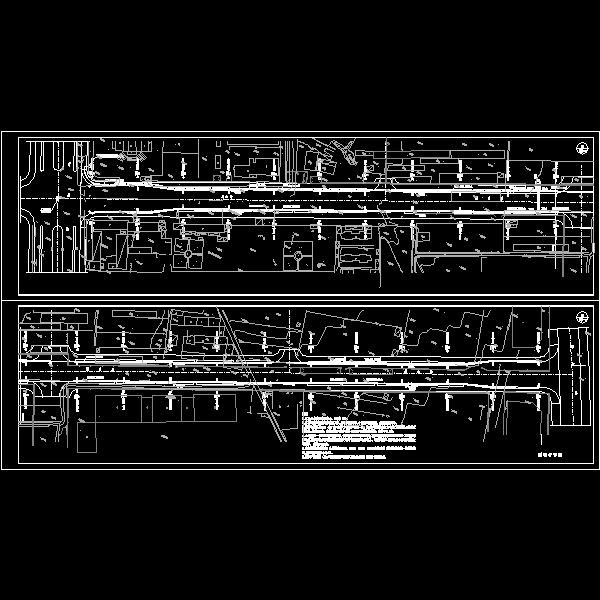

平面图.dwg

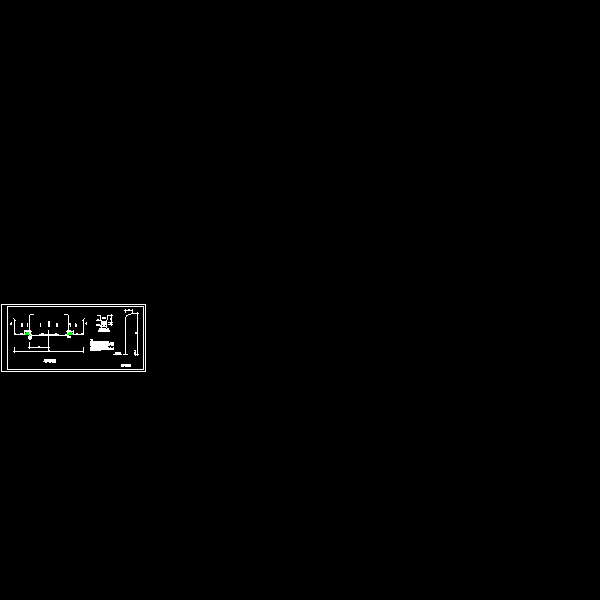

标准横断.dwg

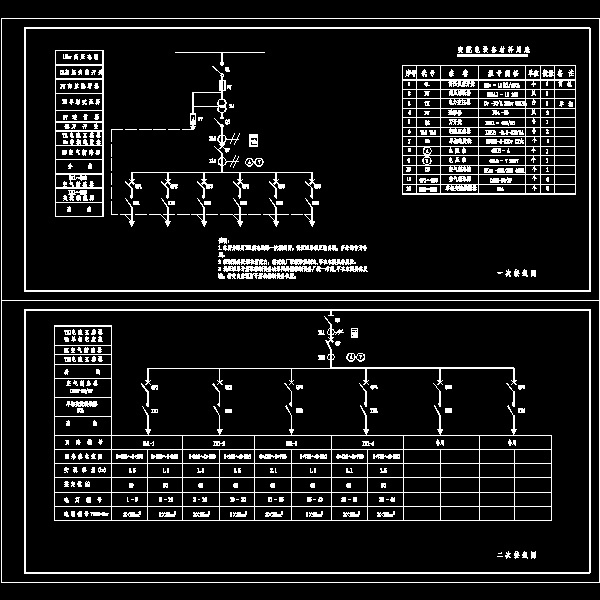

一次、二次接线图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
