一份12m宽城市支路路灯工程施工方案图纸（10张）(cad设计图)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情： 　　 道路横断面采取一块板形式，具体如下：2m（人行道） 8m(车行道) 2m（人行道）=12m，人行道横坡采用2%，坡向内侧，考虑道路纵坡较小，车行道双面横坡采用2%，考虑施工及养护方便，设计采用了直线式路拱。车行道与人行道间均安装侧石，人行道外侧与绿化带间设界石。侧石、界石均采用花岗岩，石材强度不小于MU50。 　　 路面结构层（自上而下）如下： 5厘米中粒式沥青混凝土（AC－16）、黏层沥青油 0.5L/mPP2PP 、8cm粗粒式沥青混凝土（AC-25）、透层沥青油1.1L/mPP2PP、36cm厚水泥稳定碎石、20cm厚石渣垫层，结构总厚度69cm。 　　...... 　　技术指标： 　　 设计标准：城市支路 　　 设计车速：20公里/小时 　　 路面结构设计年限：15年 　　 道路路面设计荷载：BZZ-100标准车 　　...... 　　设计于2011年，共10张CAD设计图。

第 1 张图

第 2 张图

第 3 张图

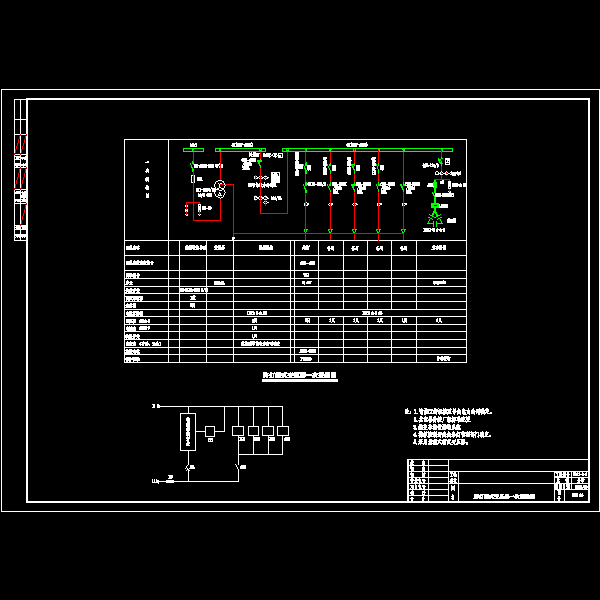

第 4 张图

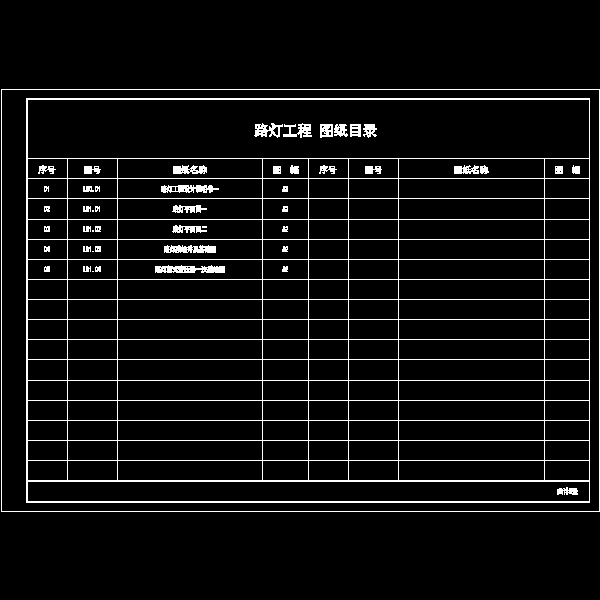

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
