一份78 180 78m自锚式悬索桥主梁横向预应力布置节点CAD详图纸设计(沥青混凝土)(dwg)

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

设计技术标准
1）. 主桥桥宽：4m（人行道） 5m（慢车道） 4m（分隔带） 16m（快车道） 4m（分隔带） 5m（慢车道） 4m（人行道）=42m；
2）. 设计荷载：城-B级；
人群荷载按《城市桥梁荷载设计标准》执行；
3）. 设计纵、横坡：桥面竖曲线R=3000米；
纵坡2.5%；
双向横坡：1.7%；
4）. 航道标准：六级航道，设计水位3.80米（黄海高程）；
5）. 抗震设防：抗震设计按地震基本烈度6度设防，抗震措施按7度设防；
6）. 桥面铺装：8cm沥青混凝土；
7）. 过桥管线：设计时考虑各种通讯管线过桥（人行道板下）；

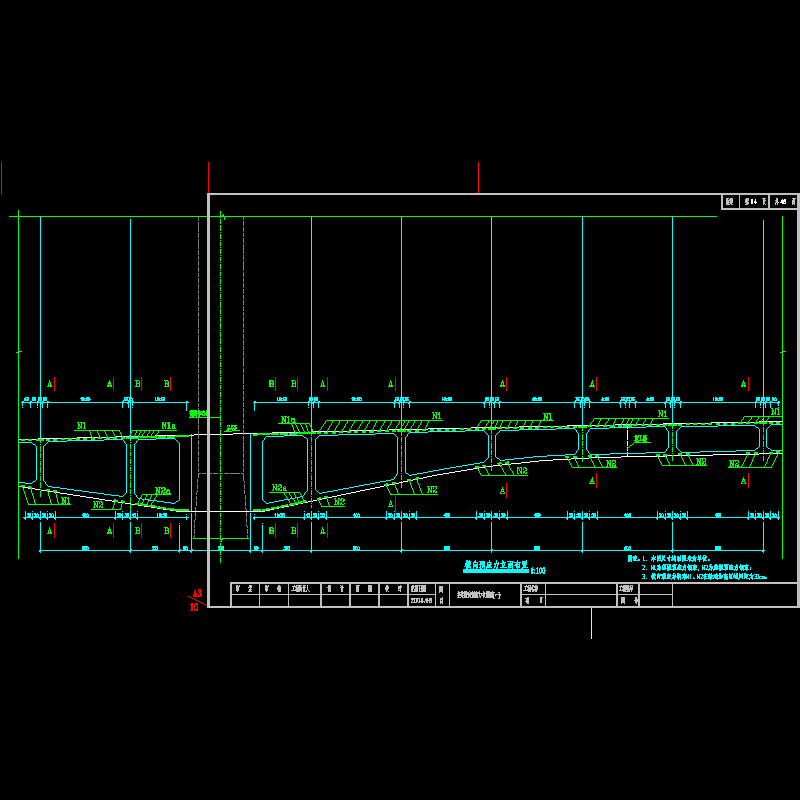

78+180+78m自锚式悬索桥主梁横向预应力布置节点详图设计.dwg

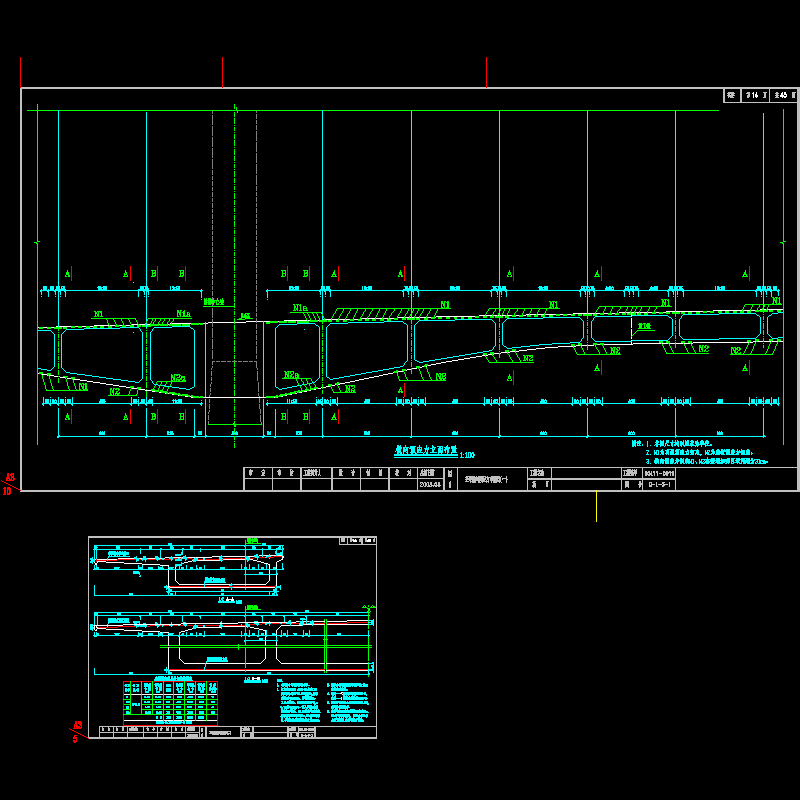

主梁横向预应力偶数.dwg

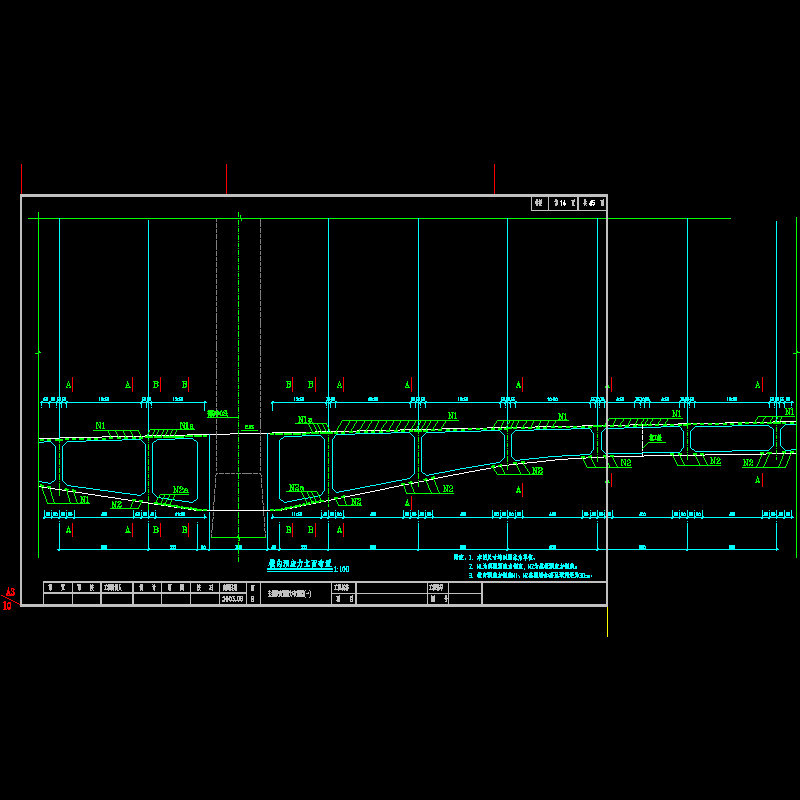

主梁横向预应力奇数.dwg
