一份40m预应力混凝土连续T梁主梁平面布置节点CAD详图纸设计(扩大基础)(dwg)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

大桥位于xx县xx镇xx村，紧邻国道319线，交通条件较为方便。桥梁起讫桩号K75 706.611～K75 986m，桥上存在一处路线长链（K75 725.939 =K75 707.328），全长296m。本桥平面位于主线R=1020m的圆曲线上；桥上纵坡分别为1.365%和-3.7%；墩台径向布置。全桥共分2联:(3x40)m (4x40)m；上部结构采用预应力砼(后张)T梁，采用"先简支后结构连续"方法施工；下部结构桥台采用U型台和明挖扩大基础；桥墩采用柱式墩、嵌岩挖孔桩基础。

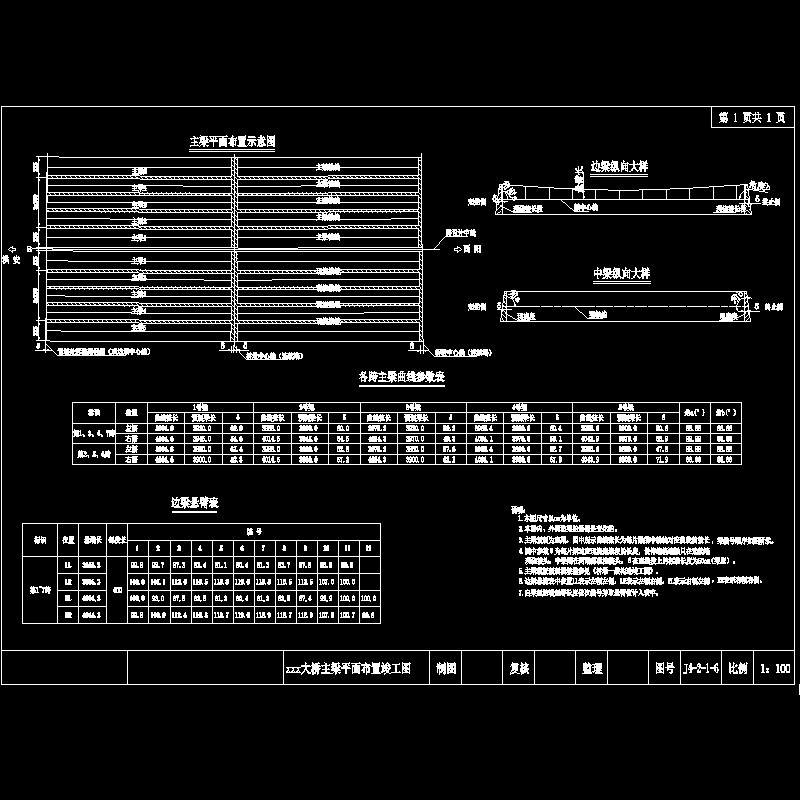

第 1 张图
