一份地下2层,地上18层剪力墙公馆结构CAD施工图纸(筏型基础)

[复制链接]

0

主题

0

帖子

1350

积分

超级版主

Rank: 8Rank: 8

积分
1350
发表于 2020-2-11 18:58:48 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:70张
  • 设计年代:近代

附件详情

该项目包括1#、2#、3#、5#住宅楼、商业网点及整体地下车库。本单体工程为2#楼(与车库关系详附图),地下2层,地上18层。其中地下两层为贮藏室,层高2.50米;地上1~18层为住宅,各层层高均为2.90米;顶层为出屋面楼梯间及电梯机房层,层高4.10m。该项目东西总长49.10m,南北总宽15.30米,室内外高差0.30米,结构总高(檐口)为52.50m,高宽比为3.43,长宽比为3.21。
该资料包含:
1、结构施工图:
结构设计总说明
桩位布置平面图
筏板基础平法施工图
剪力墙平法施工图
板平法施工图
剪力墙、柱平法施工图
剪力墙边缘构件表
楼梯甲结构图
墙身及连梁表
梁平法施工图
共44张图纸。
2、 建筑施工 图:
建筑设计说明
建筑工程做法、门窗表
门窗大样图
建筑节能专篇
防火设计专篇
平面图
立面图
剖面图
单元大样图
楼梯大样图
共24张图纸。

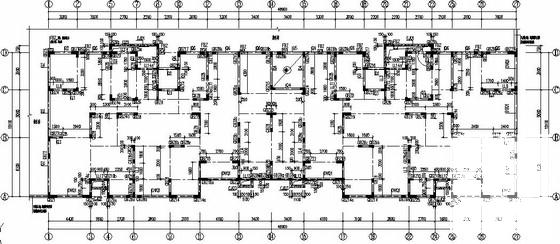

第 1 张图
第 1 张图

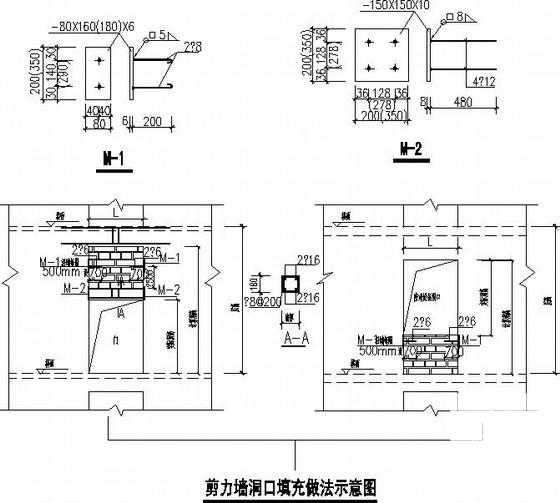

第 2 张图
第 2 张图

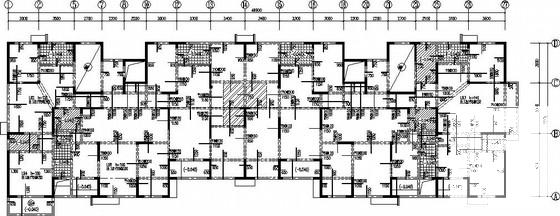

第 3 张图
第 3 张图

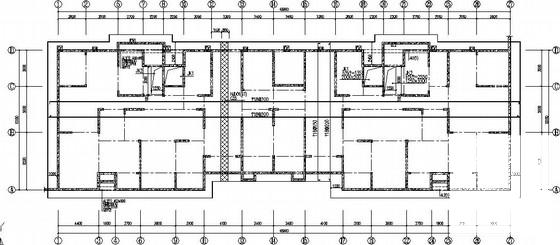

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-11 18:58:48上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edfc21seed2ccec0ec1.zip

4.58 MB

下载  售价: 100 积分    赚积分
