双线矩形空心桥台台内栏杆布置CAD图纸(不锈钢)(dwg)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

附注：
1、本图尺寸除注明外均以厘米计。
2、图中N2空心钢管两端均焊接在N1上形成栏杆架，施工时N1空心钢管两端进入两边墙均为15厘米，若采用普通钢管，焊接要求牢固的同时表面涂装防锈漆。若采用不锈钢管，保证焊接牢固，焊接位置防锈即可。
……
共1张（2009年编制）

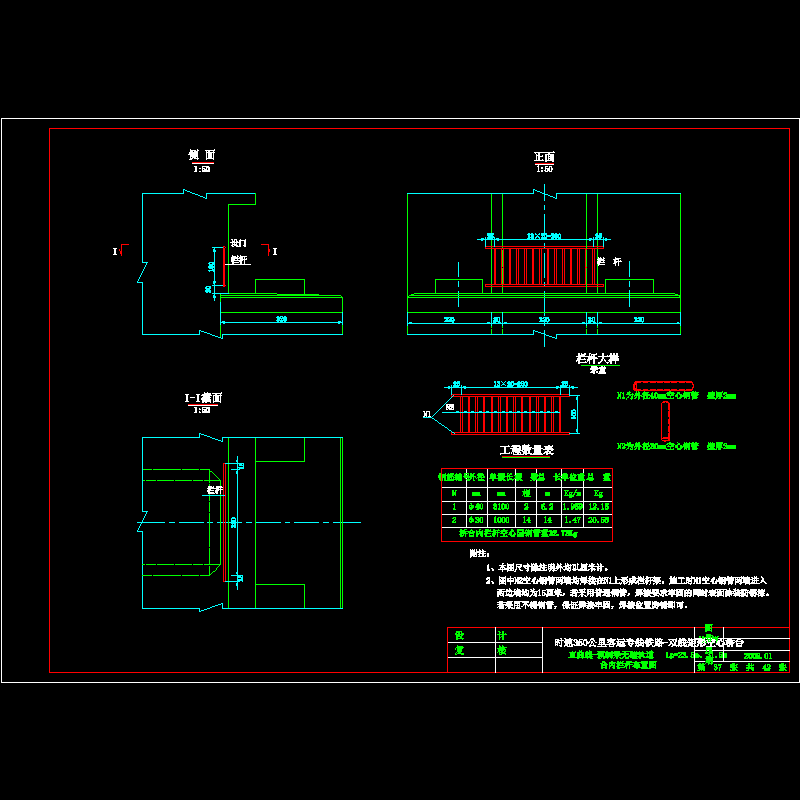

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
