一份混凝土肋板式桥台承台、桩基钢筋布置节点CAD详图纸设计(中央分隔带)(dwg)

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1、道路等级：四车道高速公路
2、计算行车速度：100km/h
3、荷载等级：汽车-超20级
4、验算荷载：挂车-120
5、桥面纵坡：＜4.0%
6、桥面横坡：2.0%
7、桥面宽度：0.5m（外侧防撞护栏） 3.25m（紧急停车带） 2×3.75m（行车道） 0.75m（左侧路缘带） 2.0m（中央分隔带） 0.75m（左侧路缘带） 2×3.75m（行车道） 3.25m（紧急停车带） 0.5m（外侧防撞护栏），桥面全宽26.0m。
8、地震烈度：基本烈度七度，按八度设防

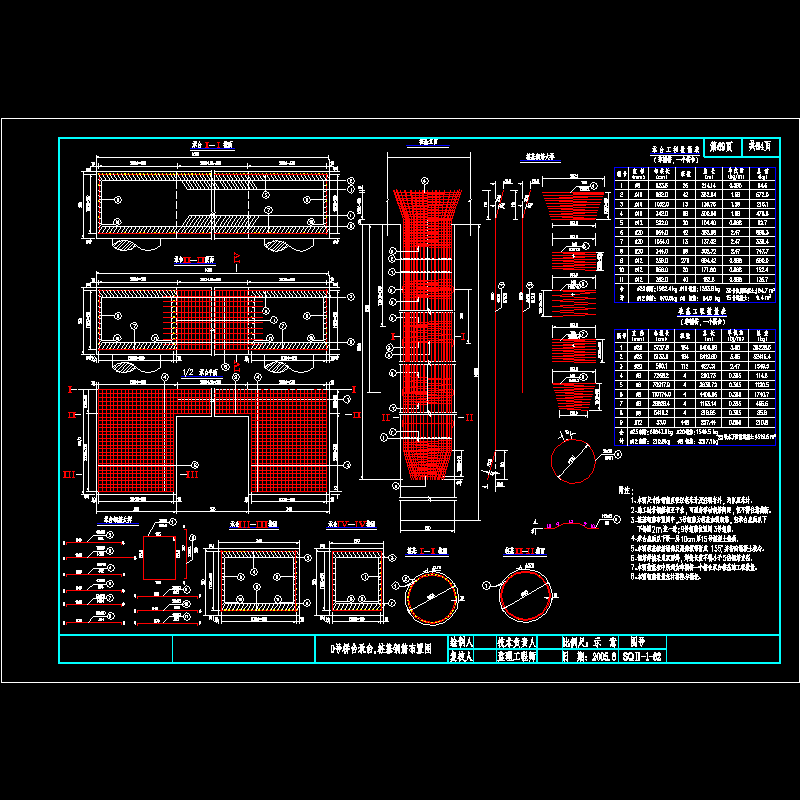

第 1 张图
