三维土工网垫植草护坡设计CAD图纸(施工方案)(dwg)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

注：
1、图中H为边坡高度，L为斜长，以米计，钢筋直径以毫米计，其余尺寸均以厘米计。
2、该资料图适用于坡比不陡于1：0.75，每级坡高低于8m（土质路堑边坡）或10m（软质岩石路堑边坡）的路段及坡高低于5m，大于3m的路堤第一级边坡防护；当坡高小于3米时不挂网只喷草籽或栽灌木。
3、土工网撒播草籽、灌木籽 施工方案 ：先整平边坡，在坡顶及坡脚处分别开挖宽20cm、深30cm的沟槽，将土工网铺设于沟内，并用方木桩固定并填土夯实，再从坡顶自上而下铺设土工网，其纵横向搭接长度20cm，沿纵向每间隔100cm用U型钢钉固定（搭接部位必须固定），其斜向间距为100cm，待土工网铺设完毕再撒播草籽，平台及护坡道也撒播草籽。
4、填方路段待喷播完成后，需于坡面栽植紫穗槐，按每平方米15棵，成活率按每平方米不少8棵控制。
5、采用三维网的技术参数：厚度≥14mm，网孔中心最小净空尺寸≥5mm；纵、横向拉伸强度≥2.0kN/m； 三维网搭接宽度为20cm，周边卷边10-15cm；铺设土工网时应力求平整，不能褶皱。
……

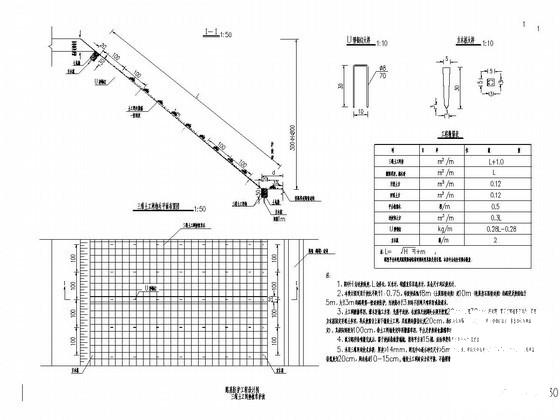

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
