路基多排衬砌拱护坡设计CAD图纸(dwg)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

附注：
1．除表中边坡高度H以米计外，其余尺寸以厘米计，n为衬砌拱排数。
2．表中工程数量不含浆砌片石加固路肩的数量。
3．本图为多排衬砌拱设计图适用于路基填土高度4m＜H≤10m路段(边坡1:1.5）。适用于路基填土高度大于10m且边坡率为１:1.75、1:2.00路段。
4．当4m＜H≤5m,设双排衬砌拱，当5m＜H≤6.5m,设三排衬砌拱,当6.5m＜H≤8m,设四排衬砌拱；当8m＜H≤10m,设五排衬砌拱。衬砌拱排距按2.5m控制．衬砌拱拱柱泄水槽与上部水槽对应，平台排水槽与护坡道水槽一致。
5．衬砌拱施工时与路肩路面横向排水管铺设协调，各处接缝必须严格密封，不得透水。
……

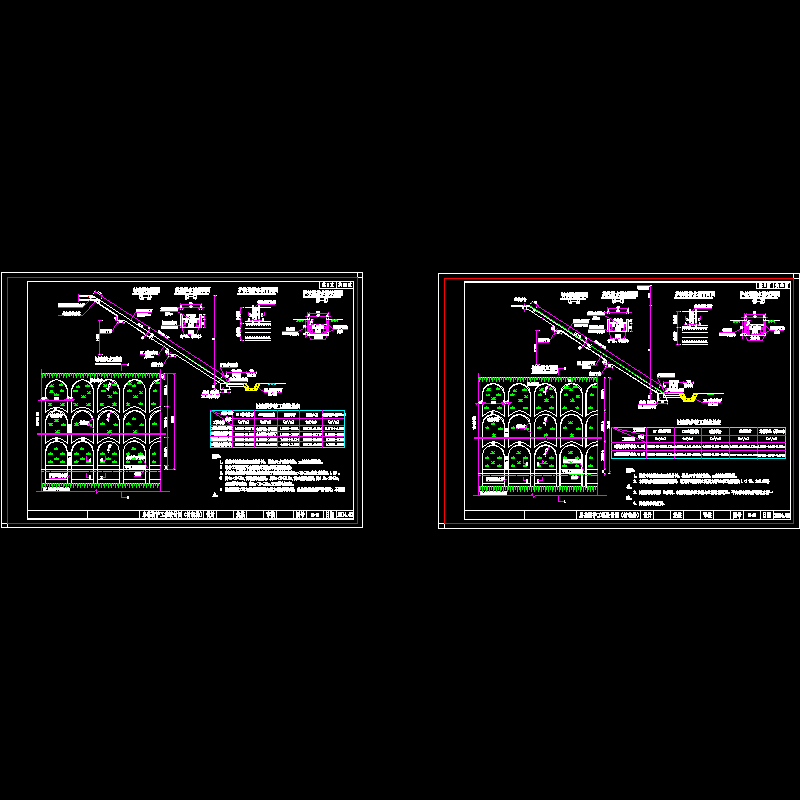

图纸含：衬砌拱护坡工程数量表、衬砌拱立面图、衬砌拱剖面图、拱柱泄水槽剖面图、护坡道排水槽平面图、护坡道排水槽坡面图……共计2张CAD，设计于2014年

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
