衬砌台车设计CAD图纸

附件详情

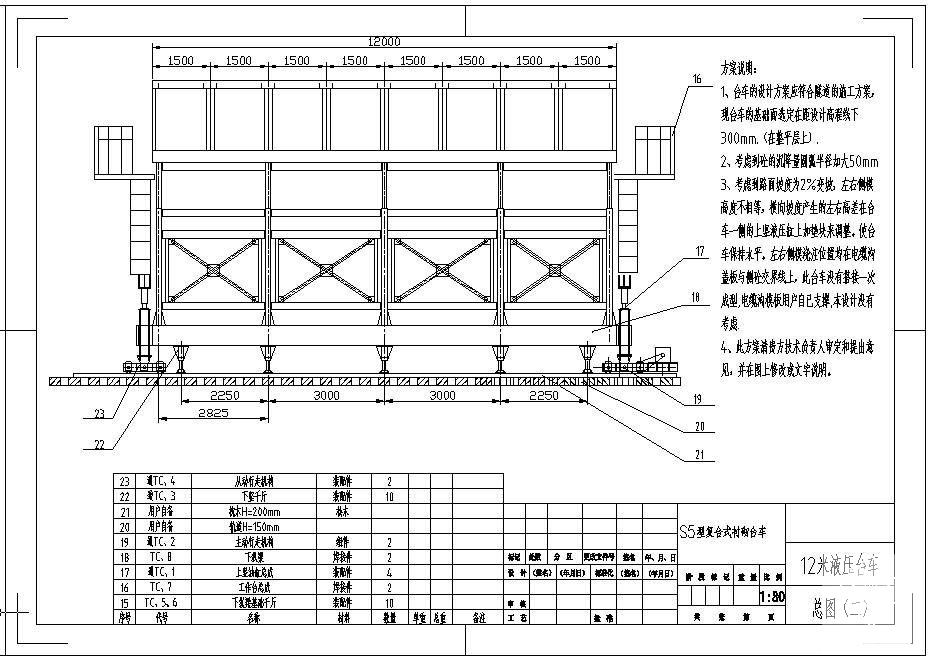

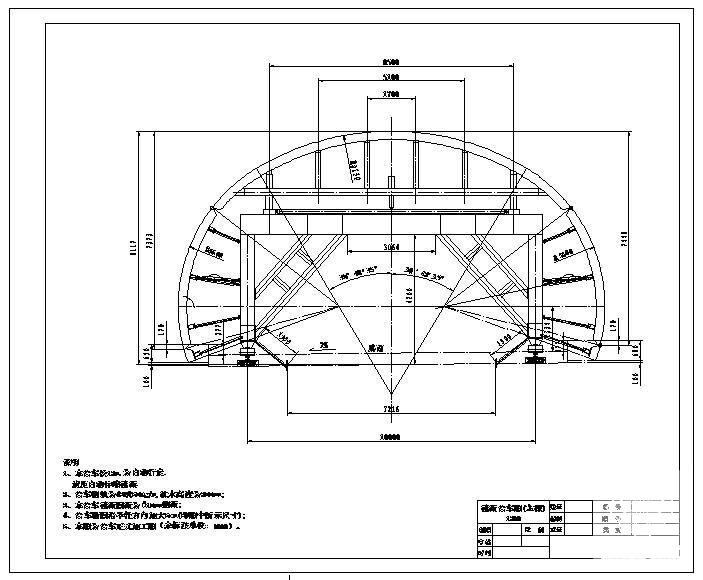

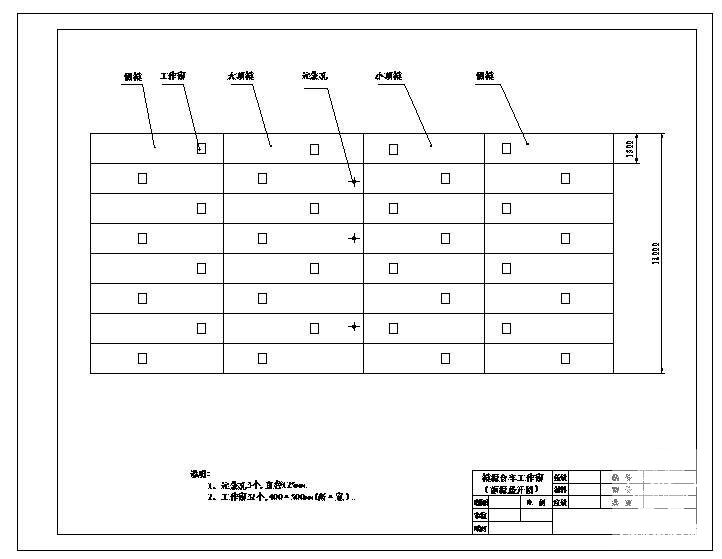

衬砌台车设计图，台车为公路隧道衬砌台车，台车长12m，包括台车总图、侧面图、侧沟及电缆工模板图、俯视图、正面图等，全套6张图纸。

技术要求
1、隧道左右两边电缆沟身要求和二衬一次性整体浇注，要求侧模下部做成倒角状，并按设计横坡左右两边分别加长。
2、刚度必须能保证我方所有二衬施工完成而不变形，在满足以上要求的条件下，允许使用旧钢材。
3、二衬台车面板必须保证不低于1cm，重量必须不低于乙方提供的各部件重量明细表内重量，面板与液压系统必须为全新。
4、要求对液压系统形式及布置进行说明，并提供操作说明书。
5、要求对台车平移机构说明平移活动量。
6、要求台车内设置通风管位置。
