格宾挡墙设计图纸cad三维土工网植草,仰斜式路肩墙设计图

附件详情

挡墙基础以素土为主，采用天然地基。六角网箱内填充块石，粒径为8--15cm.墙后回填土:素填土,内摩擦角不小于30°，墙后回填土应分层压实，每层土厚度20cm；网孔为8cm×10cm，网片网丝φ2.7mm,网片边丝φ3.2mm;扎丝：丝径φ2.2mm。绑扎间距为200mm～250mm。网箱挡土墙裸露部位的网片，必须设置水平拉力丝，水平及垂直间距为25cm～35cm，呈"八"字形向内与边网片或临土面网片连接并拉紧。墙身采用M7.5浆砌片石砌筑，石料抗压强度不低于40MPa；当挡墙临河时，水位线以下墙身部分采用C20片石砼砌筑。
……
图纸内含：

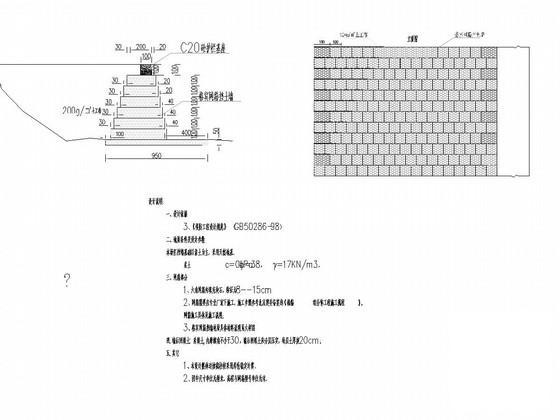

格宾网箱挡土墙设计图 2
格宾网箱构造示意图2

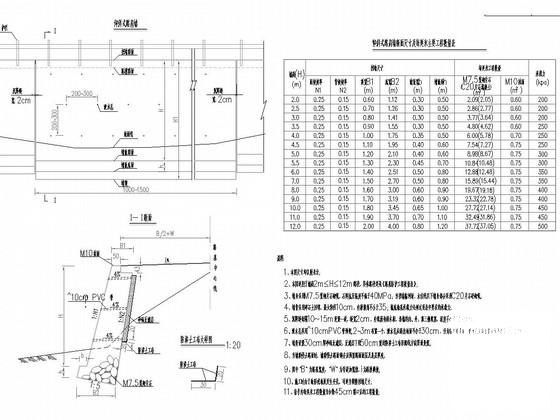

仰斜式路肩墙设计图
仰斜式路堤墙设计图

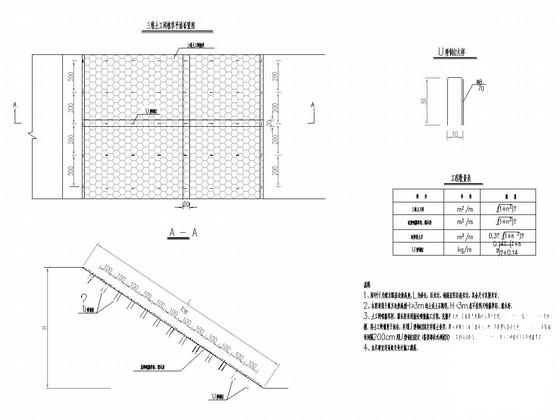

三维土工网植草设计图
挂网客土喷播设计图
方案断面型号分析

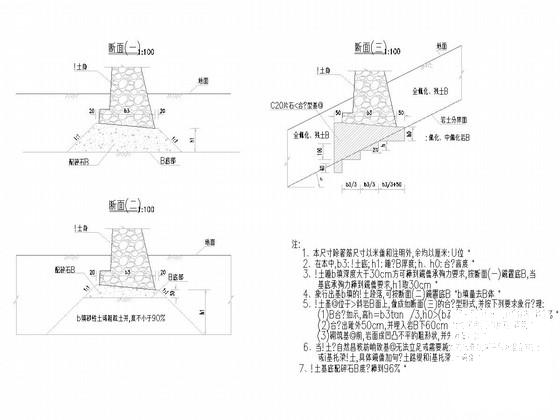

挡土墙基础、基底处治设计图
……
共计10张，
