一份2层框架结构综合办公用房结构CAD施工图纸(建筑设计说明)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 参考图纸：17张
• 设计年代：近代

附件详情

二层框架结构综合办公用房结构施工图，主要包括： 结构设计说明 、建筑设计说明、立面图、各层平面图、梁平法配筋图、 楼梯详图 、基础详图、雨篷详图等共17张图，可供参考。

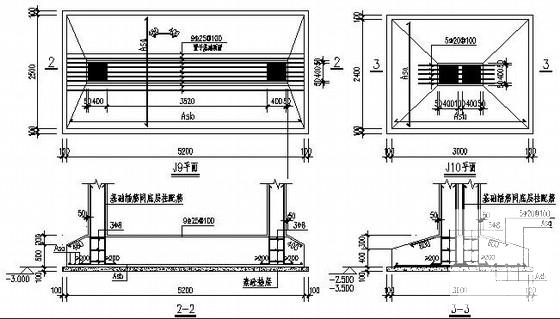

第 1 张图

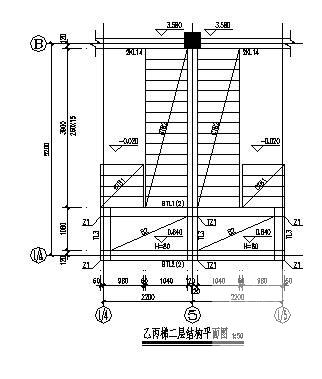

第 2 张图

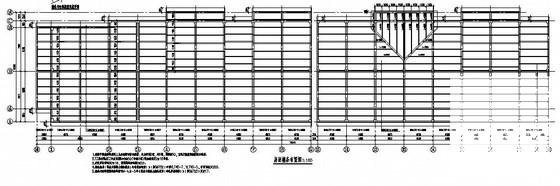

第 3 张图

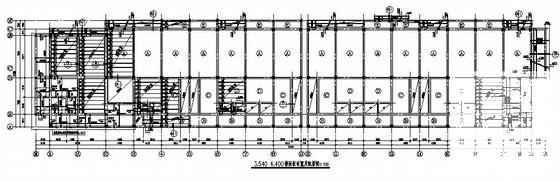

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
