铁路新建双线隧道专用洞室及变压器洞室施工咨询CAD图纸（31张）(钢筋布置图)(dwg)

hhtu3yy · 发表于 2020-6-22 22:08:44

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

位置：贵州
设计年代：近代
隧道所处的地质条件：石质隧道
隧道的长度：14693米
隧道所在的位置：山岭隧道
隧道埋置的深度：深埋隧道
隧道的用途分类：交通隧道
围岩分类：Ⅳ:极硬岩

附件详情

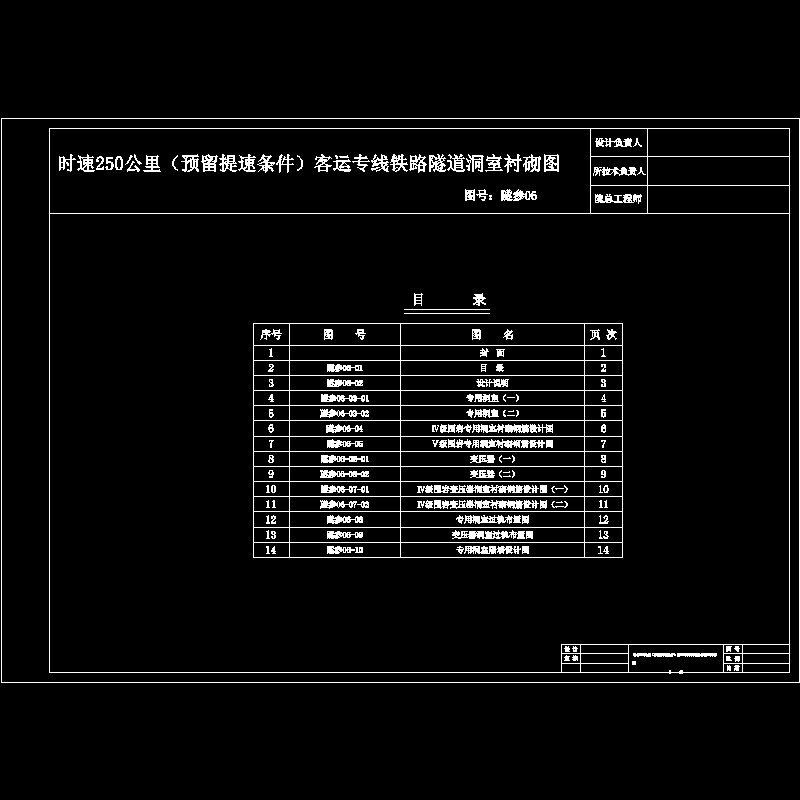

目录

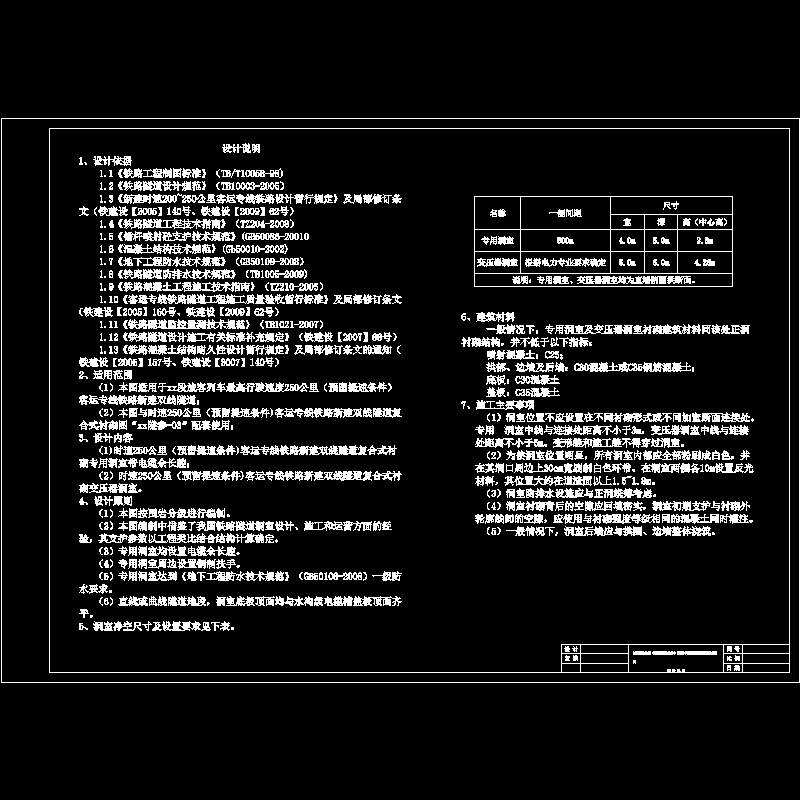

设计说明

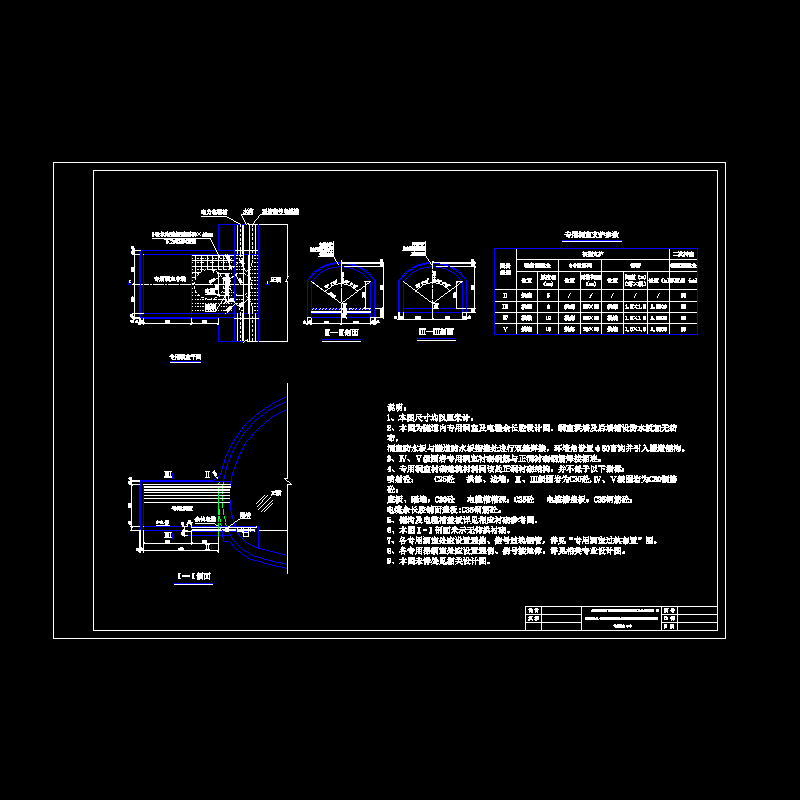

专用洞室2

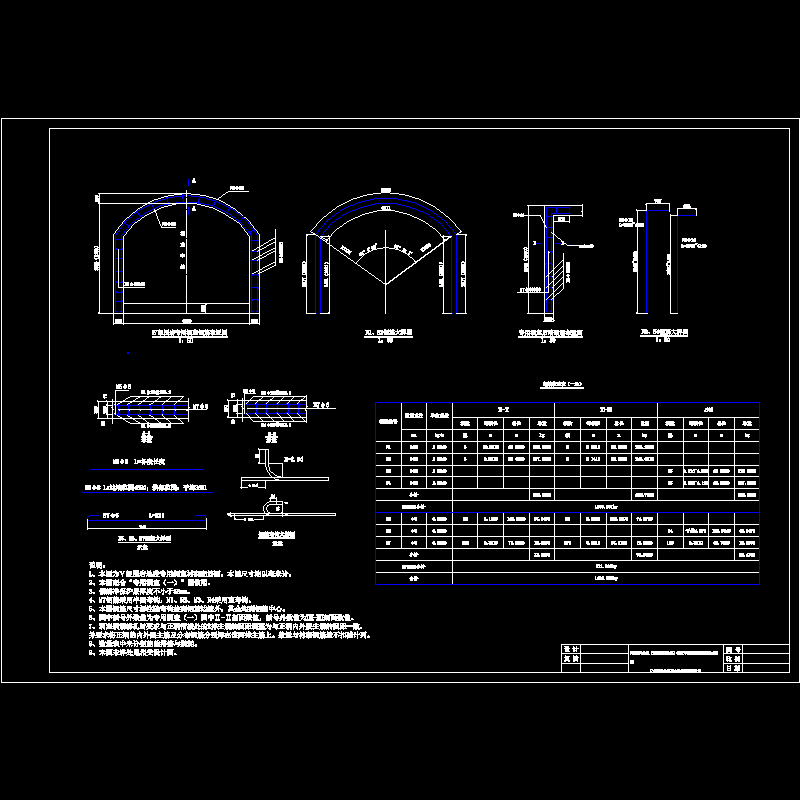

IV级围岩专用洞室衬砌钢筋设计图
V级围岩专用洞室衬砌钢筋设计图
变压器2
IV级围岩变压器洞室衬砌钢筋设计图2
专用洞室过轨布置图
变压器洞室过轨布置图
专用洞室隔墙设计图
V级围岩下锚复合衬砌钢筋布置图2
IV级围岩下锚复合衬砌钢筋布置图2
III级围岩下锚复合衬砌钢筋布置图
隧道洞身衬砌、支护及建筑材料表4
隧道进口设计图2
隧道进口反压回填段典型断面设计图
隧道U型挡墙设计图2
隧道进口明洞段结构设计图
隧道进口明洞拱顶未开孔段衬砌配筋图
隧道进口明洞拱顶开孔段衬砌配筋图
隧道进口明洞缓冲孔配筋图
隧道出口设计图
隧道出口明洞外边墙侧洞设计图

附件详情

客运专线铁路新建双线隧道全长14．693千米。Ⅰ级高风险隧道。
设计内容：
隧道进出口图、明洞结构及配筋图、明洞外边墙侧洞设计图。
时速250公里（预留提速条件)客运专线铁路新建双线隧道复合式衬砌专用洞室带电缆余长腔；时速250公里（预留提速条件)客运专线铁路新建双线隧道复合式衬砌变压器洞室。
其中专用洞室均设置电缆余长腔。专用洞室周边设置钢制扶手。直线或曲线隧道地段，洞室底板顶面均与水沟级电缆槽盖板顶面齐平。
……
专用洞室尺寸：宽4.0m、深5.0m、高（中心高）2.8m。
变压器洞室尺寸：宽5.0m、深6.0m、高（中心高）4.26m。
……
建筑材料：喷射混凝土：C25；拱部、边墙及后墙：C30混凝土或C35钢筋混凝土；底板：C30混凝土；盖板：C35混凝土。
……共计31张，设计于2010年

IV级围岩下锚复合衬砌钢筋布置图

Ⅳ级围岩专用洞室衬砌钢筋设计图

隧道U型挡墙设计图

隧道进口明洞拱顶未开孔段衬砌配筋图

隧道进口明洞缓冲孔配筋图

隧道出口明洞外边墙侧洞设计图

专用洞室隔墙设计图
