电站辅助洞室隧洞开挖支护施工方法示意图，CAD格式

1、图中尺寸单位为mm。

2、顶部为柔性风管，压入式通风。

3、供水管采用钢管供水；供风管为钢管，由空压机房供风。

4、开挖支护施工程序：

① 测量放样，人工钻孔，不良地质段同时打锚杆孔，安装锚杆，炮孔完成后，人工装药连线后撤出工作面。

② 爆后排烟通风，恢复照明，安全人员检查岩面，清撬松动岩石后，装载机（扒渣机）配自卸车出渣。

③ 系统支护滞后开挖面一定距离进行，与洞挖平行施工。

5、Ⅲ类围岩洞段采取全断面开挖，Ⅳ类围岩采用“台阶法”开挖。

6、隧道按新奥法原理组织施工。施工中坚持监控检测，开挖采用光面爆破技术。

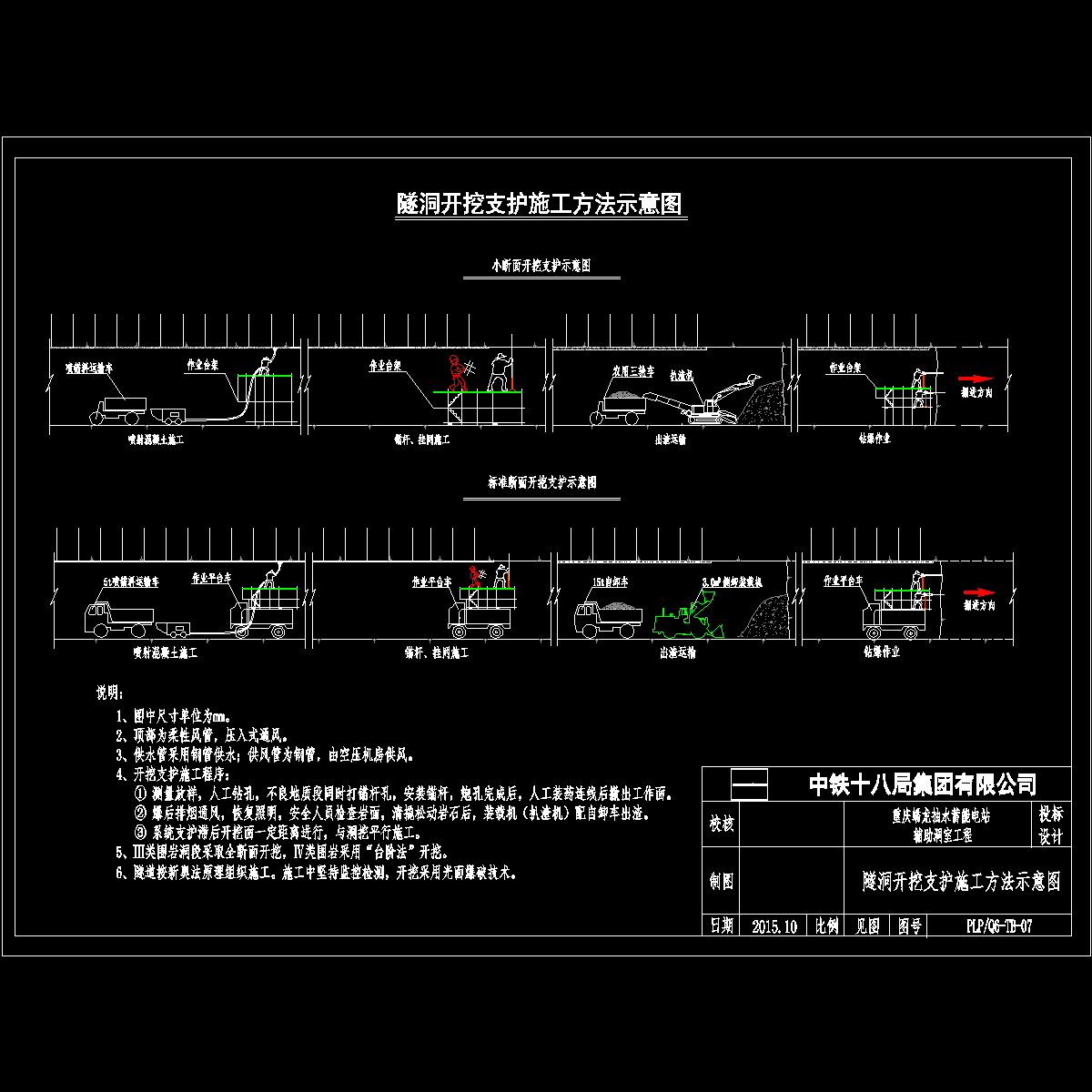

电站辅助洞室隧洞开挖支护施工方法示意图
