高压电缆平洞及附属洞室排水平面布置CAD图纸

woshi2020

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

高压电缆平洞及附属洞室排水 平面布置图 ，CAD格式

说明：

1、高压电缆平洞洞外及附属洞室图上位置各设置一处集水坑，洞内的水自然流入汇集至集水坑，然后在洞内每个集水坑处安装一台抽水泵将水抽到洞外的集水坑，最后将洞外集水坑内的水抽排至市政管网。

2、在隧道顺坡施工过程中，由于水量较大，为了避免掌子面处积水导致施工不变及浸泡拱脚，在施工过程中，每隔100m设置一处临时集水坑，开挖过程中随时将掌子面的水用移动水泵抽排到临时集水坑，最后再抽排到永久集水坑内。

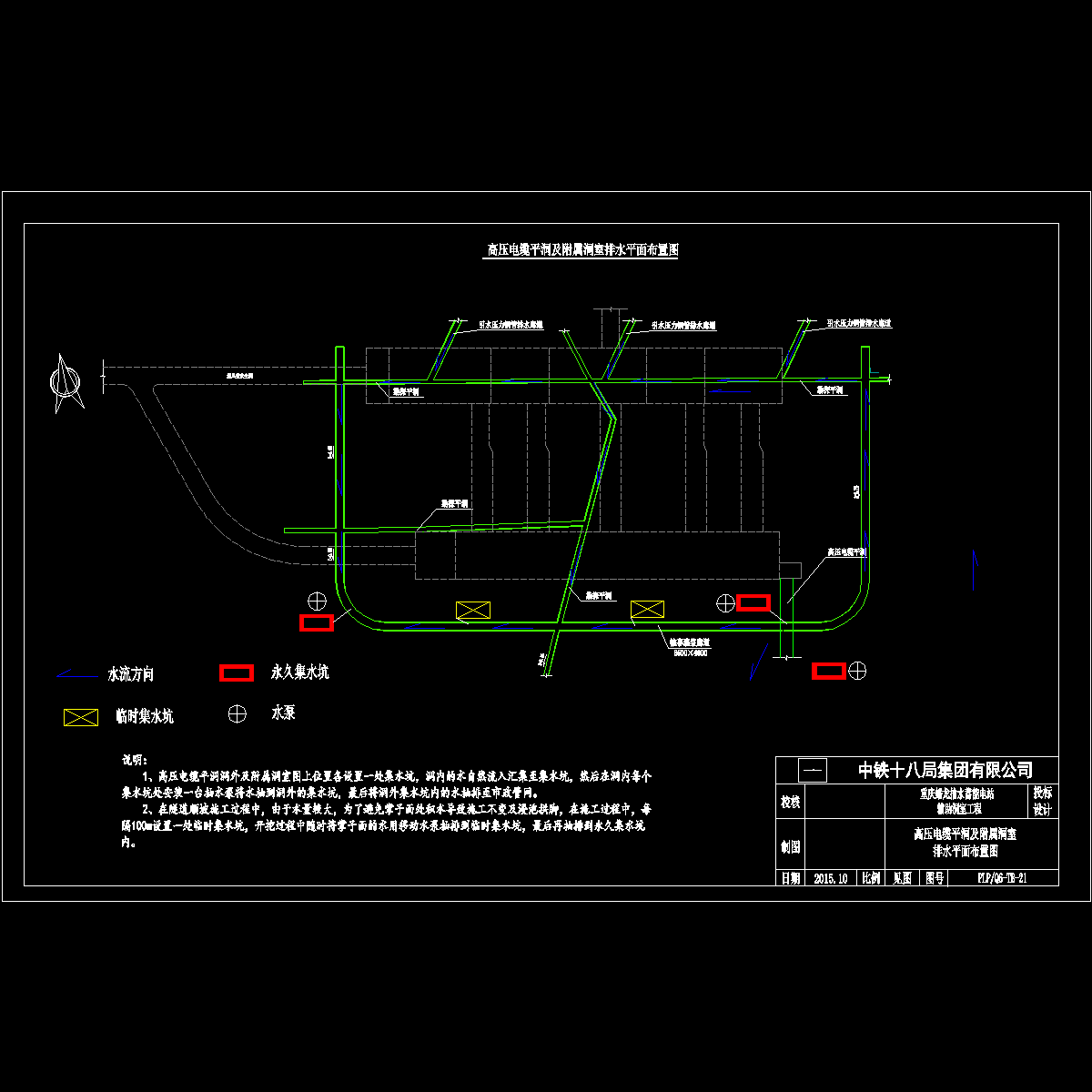

高压电缆平洞及附属洞室排水平面布置图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
