城市道路综合管网CAD施工图纸设计14张(dwg)

feilaif · 发表于 2020-6-22 22:08:08

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

资料目录
综合管网方案设计说明

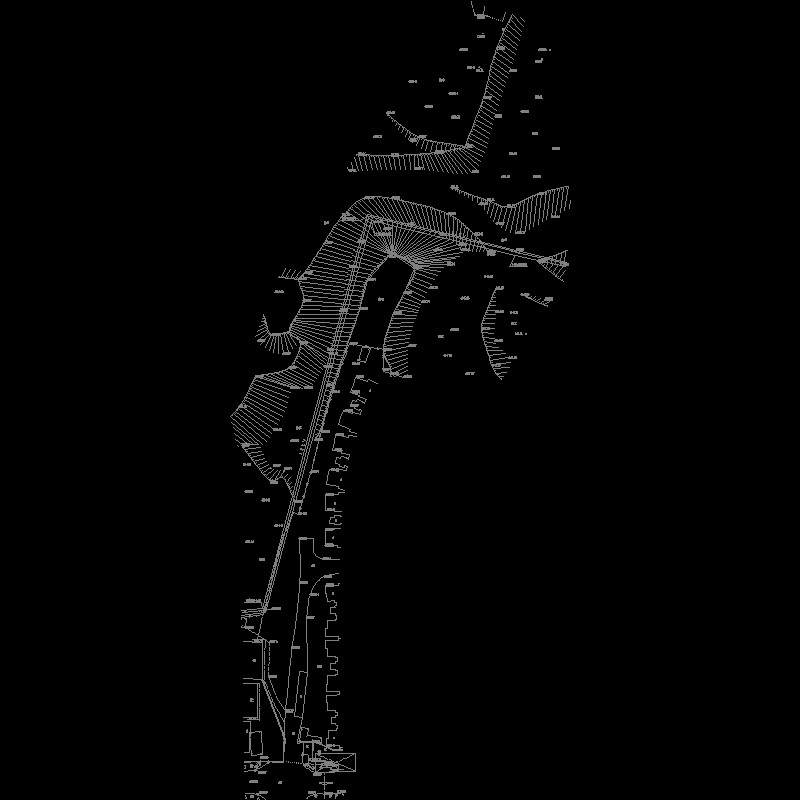

区位图

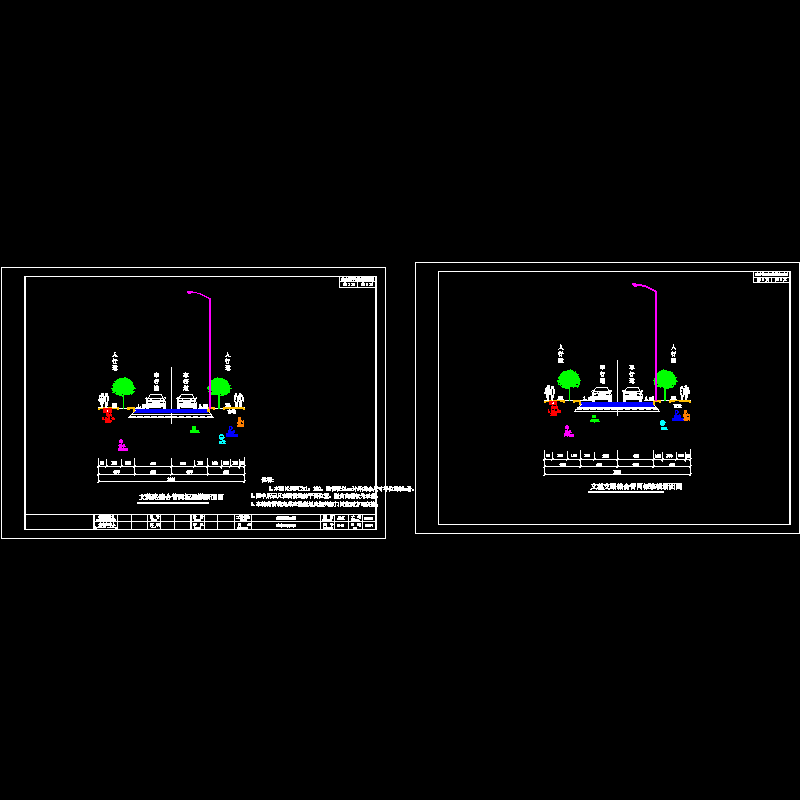

综合管网标准横断面图

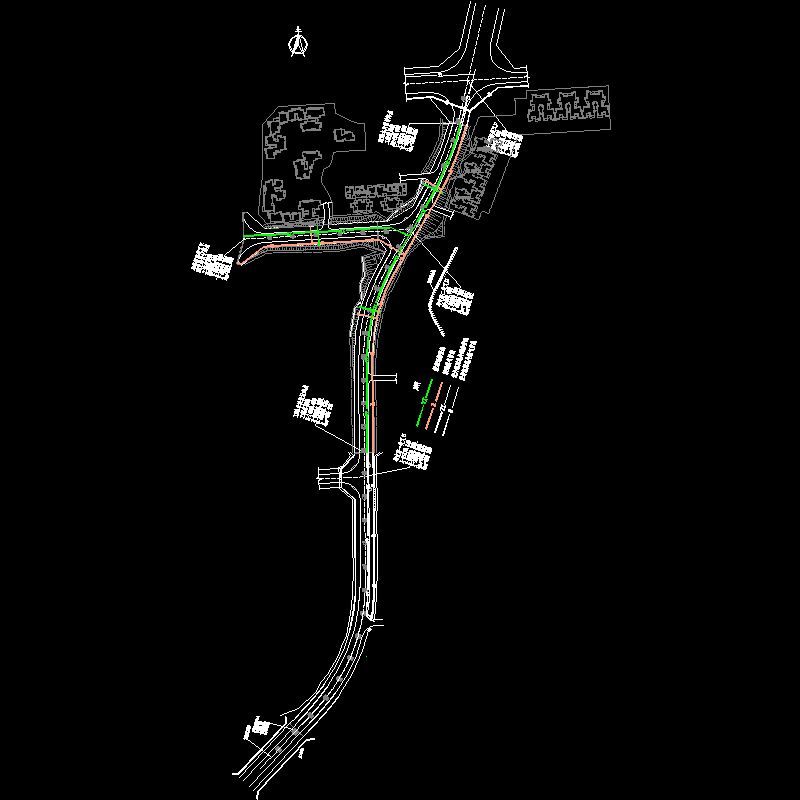

综合管网平面图
通信燃气系统图
电力给水系统图
排水系统图

附件详情

本道路综合管网方案设计内容包括：给水、雨水、污水、燃气、电力、通信（包括电信，有线电视，移动，联通，交通监控）、路灯等管线的走廊布置及相互关系的综合。
道路总体成“S”型布局，全长300m，道路等级为城市支路，标准路幅宽度为16m，设计时速20km/h。
……
给水管网的布置：
给水管线均单侧布置于道路右侧人行道下，给水管中心距路缘石2.5m，给水管径为DN200。
电力管道方案设计：
电力管线均单侧布置于道路左侧人行道下，沟中心距离路边线0.85m。
通信管道方案设计：
通信排管单侧布置于右侧车行道下，管中心距离路缘石1.5m。
燃气管道方案设计：
燃气管线均单侧布置于右侧人行道下，管中心距离路边石0.5m。
排水管道布置：
污水管道沿道路右侧单侧布置于人行道下，管中心距路缘石1.5m。
……
管线竖向布置：
各种管线一般情况下敷设标高为（以该处的道路中心线标高为 0.00）：路灯管中心标高-0.70米；电力电缆沟沟底标高-1.2米；燃气管管中心标高-1.20米；通信管沟沟底标高-1.40米；给水管管中心标高-1.20米；雨水管管顶标高-2.00米；污水管管顶标高-2.50米。电力电缆在穿越道路时应改为电缆排管。
……
共14张，编制于2012年。
