城市道路设计CAD施工图纸(dwg)

[复制链接]

0

主题

0

帖子

1335

积分

超级版主

Rank: 8Rank: 8

积分
1335
发表于 2020-7-13 21:42:13 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

城市Ⅱ路全套施工图,包括设计说明,路线的平、纵、横,涵洞,电气照明,绿化,标志标线。非常全面。该项目于2008年年底实施完毕。
本项目的设计和施工严格按照国家或行业现行的技术标准和规范执行,其主要设计依据及技术规范为:
《工程建设标准强制性条文》(城市建设部分)
《城市道路设计规范》(CJJ37-90)
《城市道路设计手册》(中国建筑工业出版社)
《公路路基设计规范》(JTG D30-2004)
《城市道路和建筑物无障碍设计规范》(JGJ 50-2001)
《公路沥青路面设计规范》(JTG D50-2006)
《城市道路路基工程施工及验收规范》(CJJ44-91)
《公路路面基层施工技术规范》(JTJ034-2000)
《沥青路面施工及验收规范》(GB50092-96)
《公路沥青路面施工技术规范》(JTG F40-2004)
《市政道路工程质量检验评定标准》(CJJ1-90)
《联锁型路面砖路面施工及验收规程》(CJJ 79-98)
《城市道路照明设计标准》(CJJ45-91)
《道路交通标志与标线》(GB5768-1999)
本项目采用的技术标准为:
道路等级:城市主干路Ⅱ级;
设计车速:50km/h;
交通量达到饱和状态时设计年限:20年;
路面结构:设计年限为15年,道路路面结构设计荷载采用BZZ-100标准车;
路幅组成:机动车道宽18m,人行道宽4m,行车道与人行道间设4.00m分隔(绿化)带;
平曲线:全线未设置平曲线;
道路纵坡:最小纵坡0.161%,最大纵坡1.699%;
竖曲线:最小凹曲线半径为6000米,最大凹曲线半径为6500米 ;不设凸曲线;
抗震设防烈度为7度,设计基本地震加速度值为0.20g;

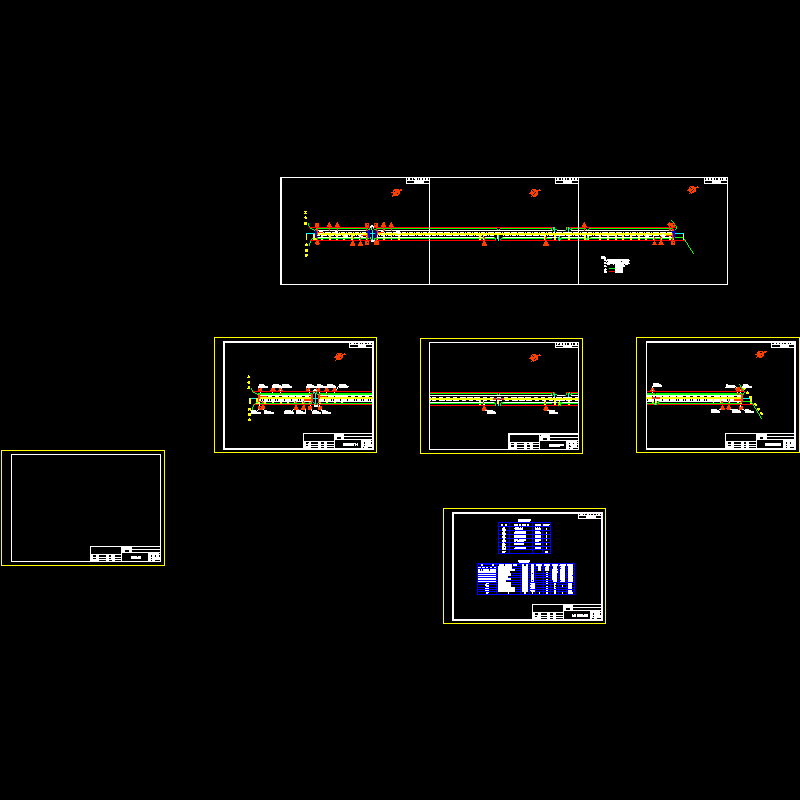

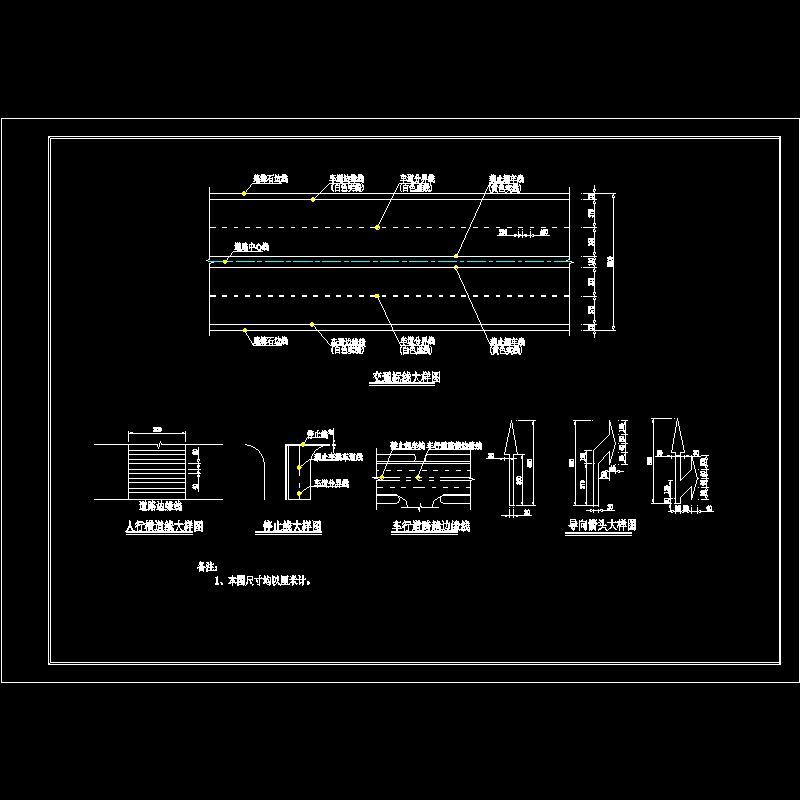

交通标线.dwg
交通标线.dwg
标线平面图.dwg
标线平面图.dwg

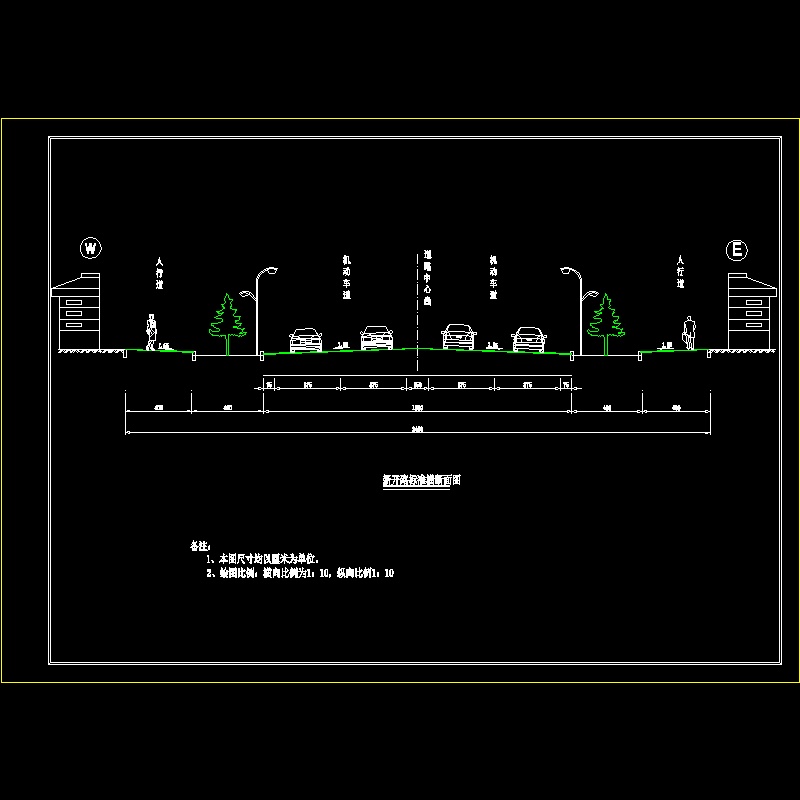

横断面图.dwg
横断面图.dwg

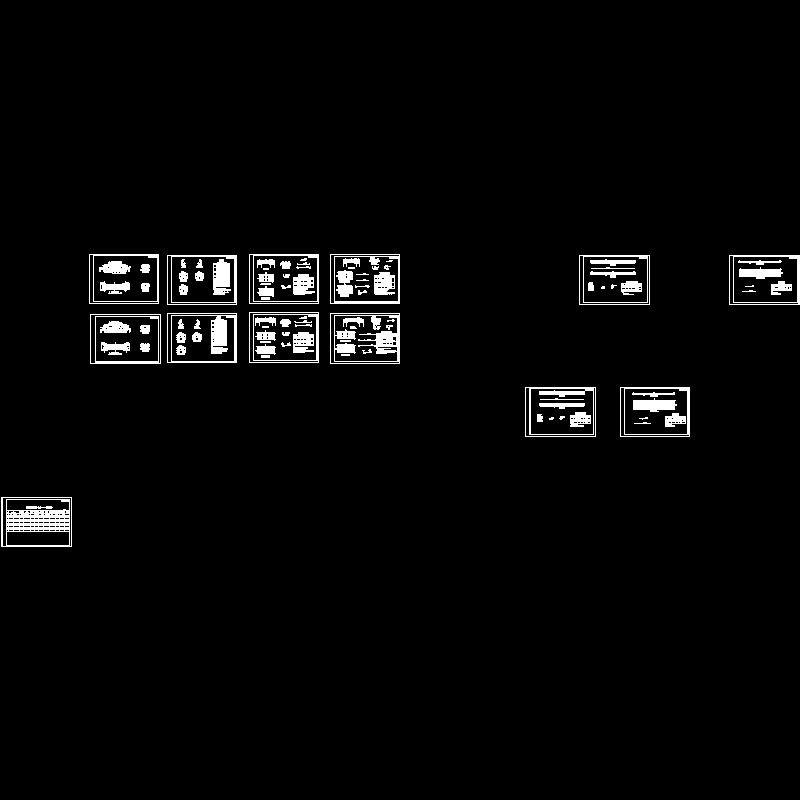

涵洞.dwg
涵洞.dwg

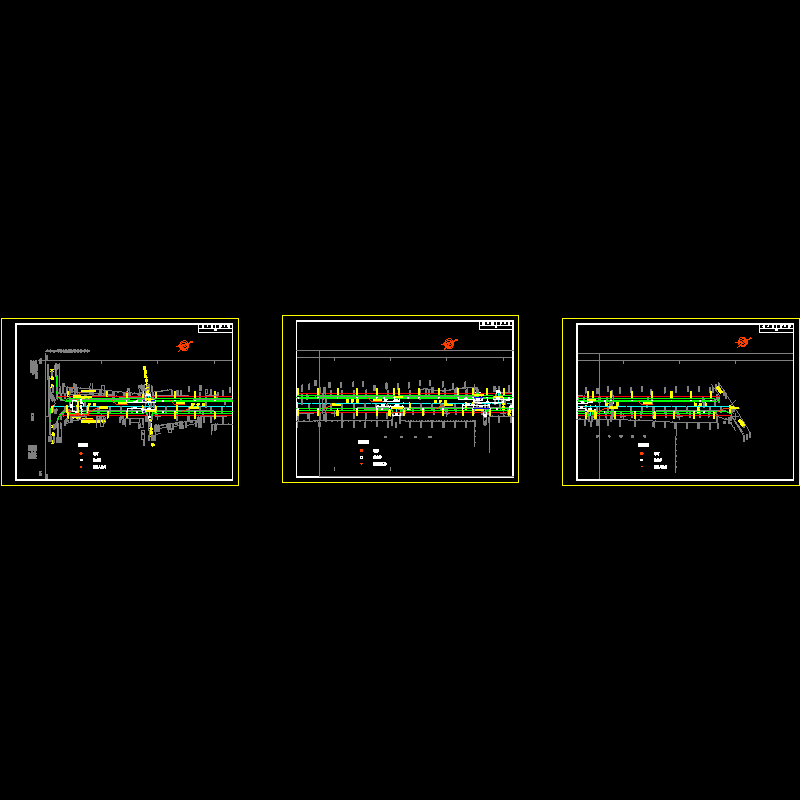

电气照明平面布置图.dwg
电气照明平面布置图.dwg

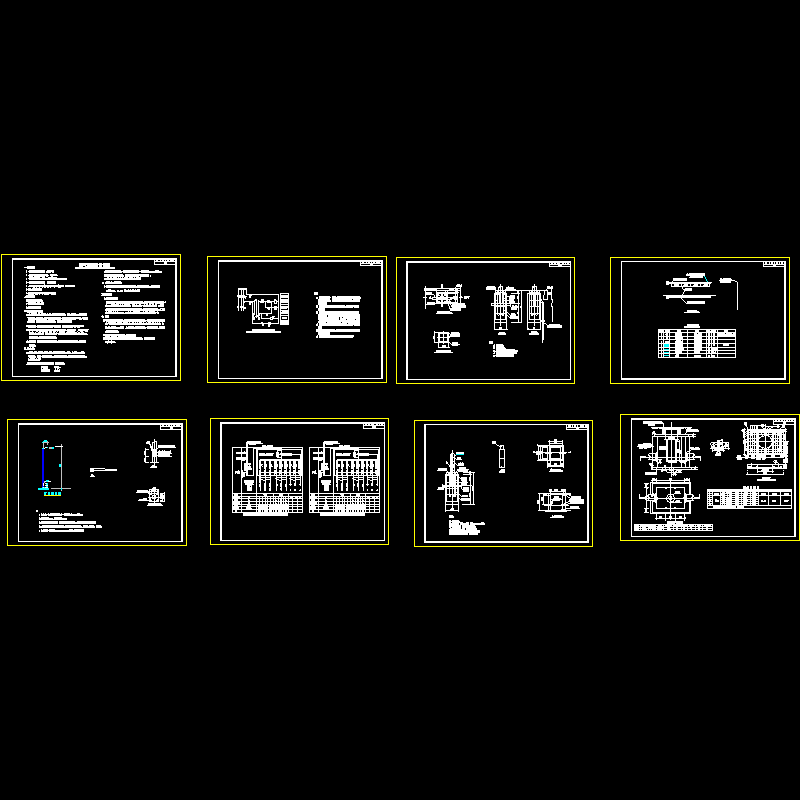

电气系统图.dwg
电气系统图.dwg
路拱.dwg
路拱.dwg
路面结构.dwg
路面结构.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-7-13 21:42:13上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在其他下载专区发帖交流相关知识。

附件2099v11ew1cwfceffcddcc1.rar

3.44 MB

下载  售价: 100 积分    赚积分
