一份城市道路施工设计dwg格式CAD图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

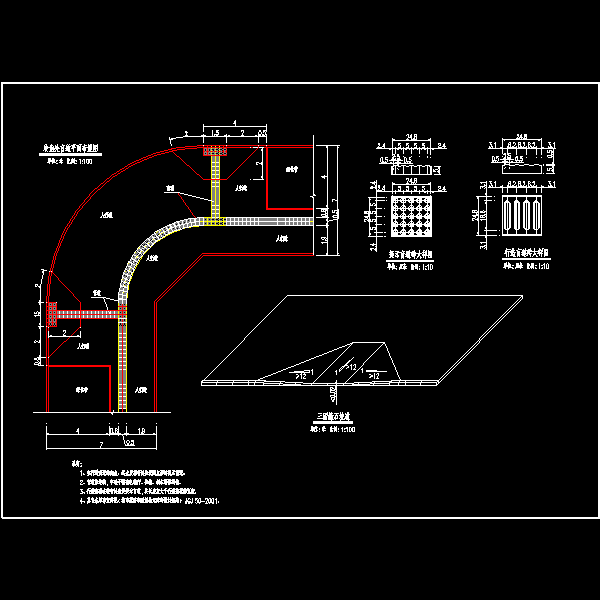

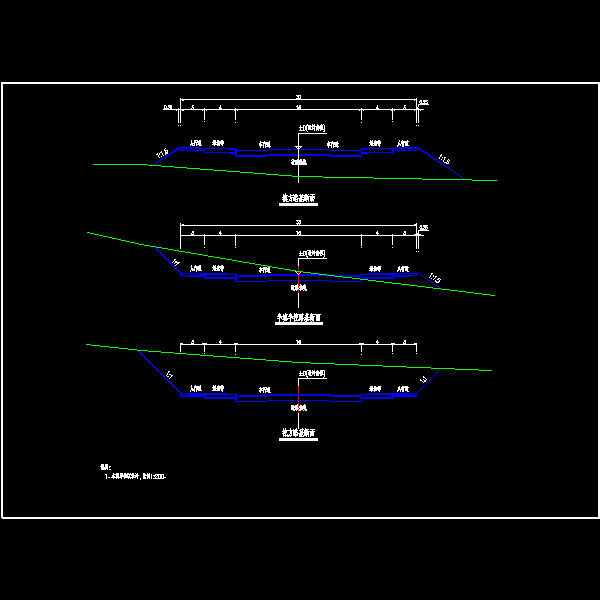

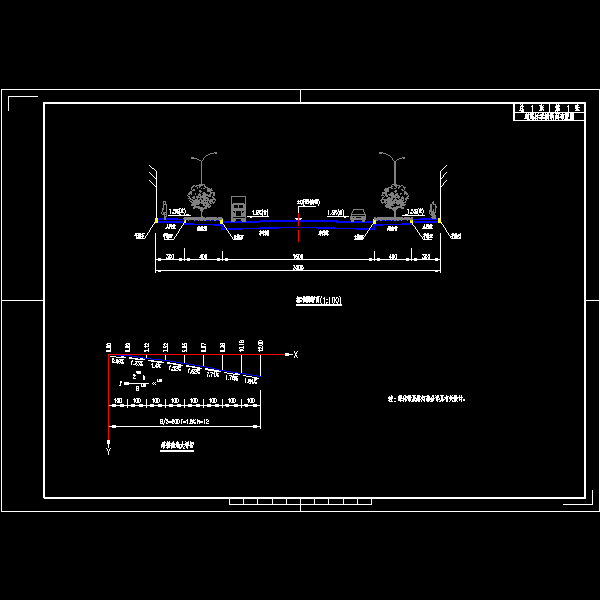

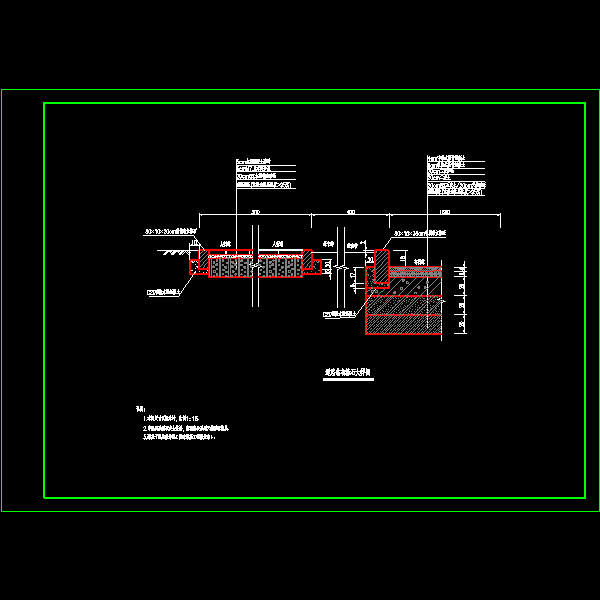

城市道路施工图纸(全套带设计说明书） 　　设计内容包括：新建道路、新建路灯及道路绿化等 　　主要技术指标 　　 本道路按城市道路次干路Ⅱ级标准进行设计，道路红线宽30米，设计年限为15a，计算行车速度40km/h，道路限界最小净高5.5m，其它详见道路主要技术指标表。 　　该资料包含 　　1、封面 　　2、目录 　　3、道路设计说明 　　4、道路主要技术指标表 　　5、道路主要工程数量表 　　6、道路平面位置示意图 　　7、道路平面纵断面缩图 　　8、道路平曲线元素表 　　9、道路平面图 　　10、道路纵断图 　　11、道路标准横断面布置图 　　12、路面结构及缘石大样图 　　13、无障碍路口设计图 　　14、道路路基设计图 　　15、特殊路基设计图 　　16、特殊路基处理工程数量表 　　17、道路土方计算表 　　18、道路土方横断图 　　19、道路交叉口竖向设计图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
