技术指标：
1、设计荷载：人群3.5kN/m2。
2、桥面宽度：净-3.0m。
3、跨径组成：2×21.25m。
4、桥下机动车道净空大于5.5m。
......
结构体系：
1、上部构造：主桥采用C40预应力砼吊装箱梁，梯道采用C30钢筋砼现浇实心板，6号及13号为墩梁固结墩，全桥只在2号墩处设一道伸缩缝,缝宽4cm，缝内用油浸软木或橡胶条填塞，桥面采用双向1%横坡，横坡通过桥面铺装调整形成，桥面铺装层最小厚度为10cm。
2、下部构造：主桥采用桩、柱接盖梁桥墩，桩基为φ130cm钻孔灌注桩，墩柱为φ100cm立柱；梯道采用桩、柱式桥墩，桩基为φ100cm钻孔灌注桩，墩柱为φ60cm立柱；桥台采用扩大基础薄壁式桥台。
......
设计于2007年，共35张CAD设计图。
栏杆基座及花槽挡板钢筋图
桥墩一般构造图
桥台台身钢筋一般构造图

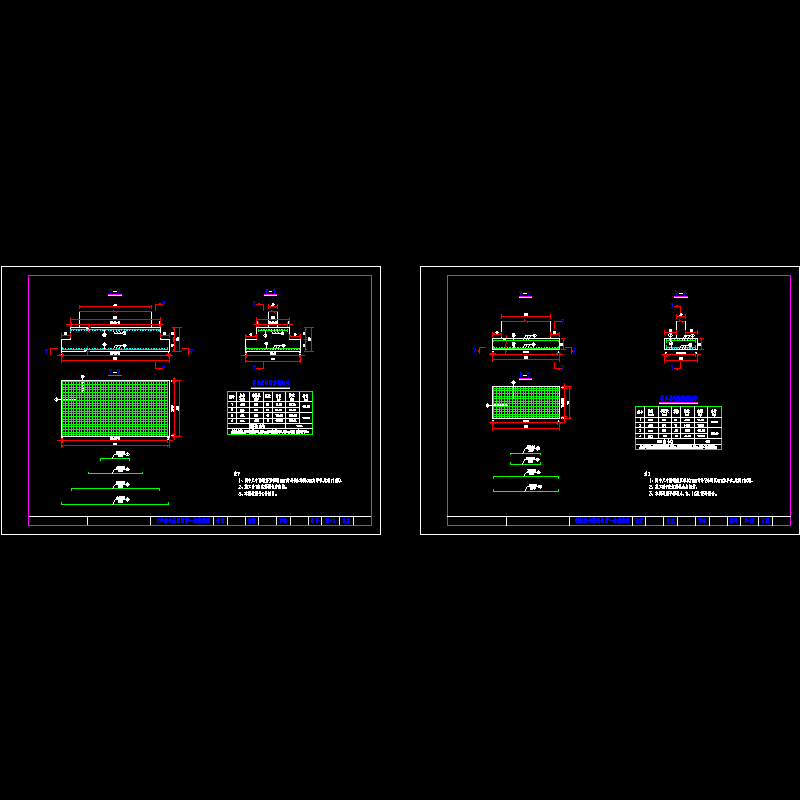

0号台基础钢筋图.dwg

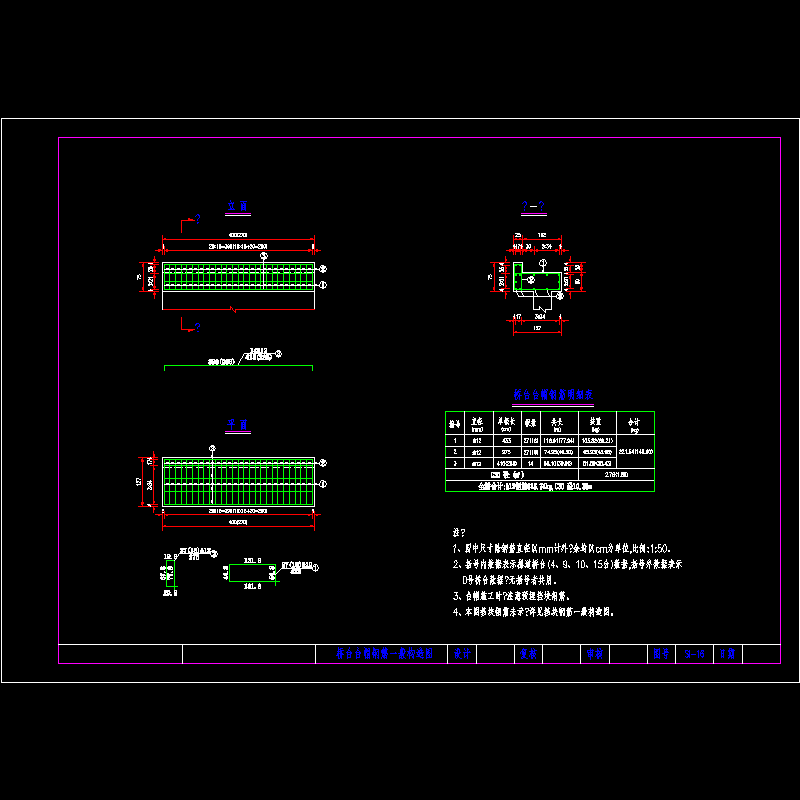

台帽钢筋图.dwg

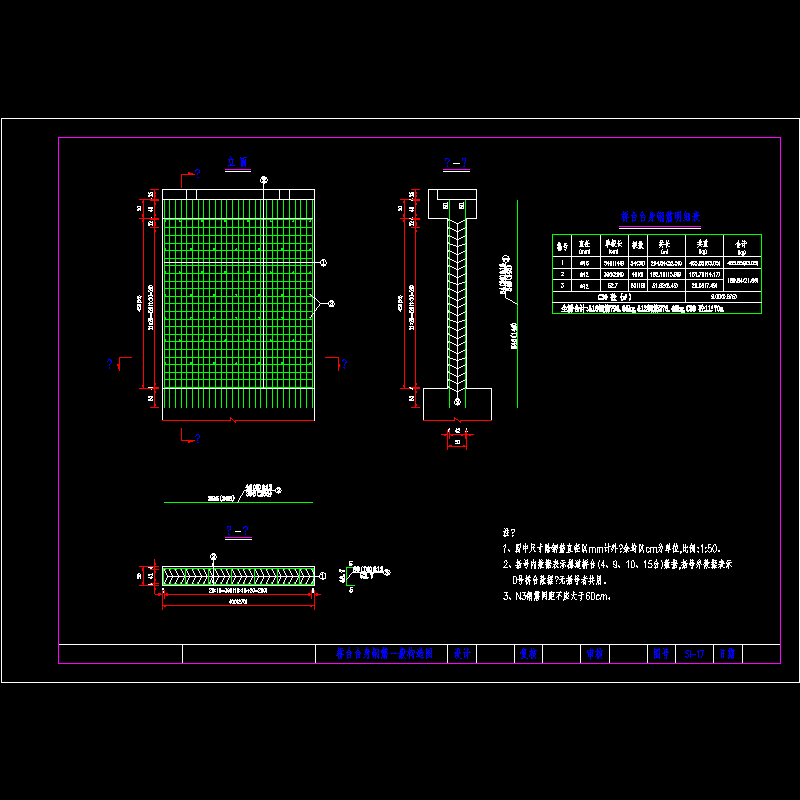

台身钢筋图.dwg

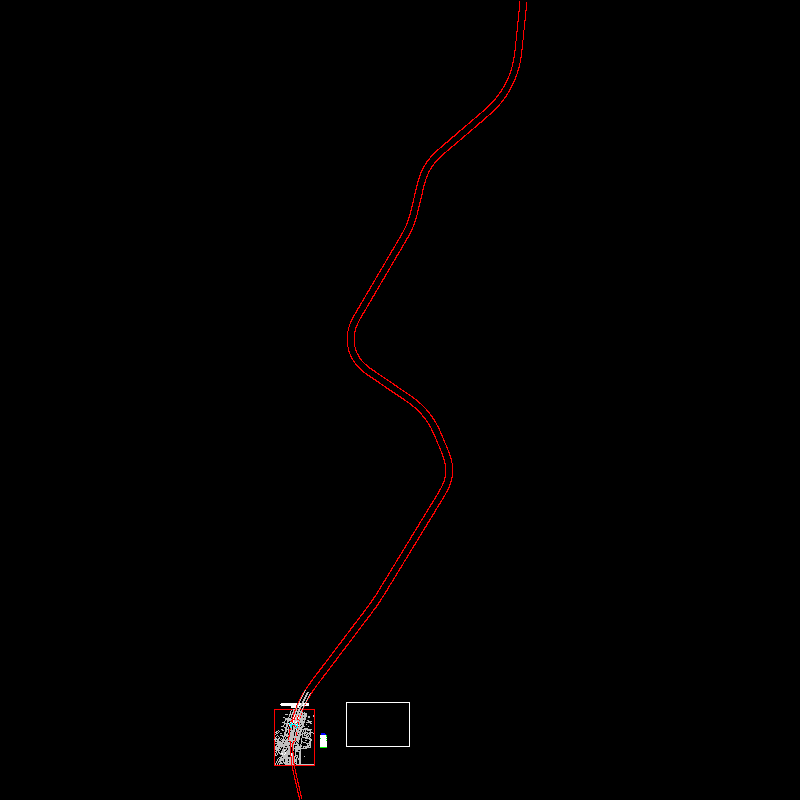

平面图(修改2).dwg

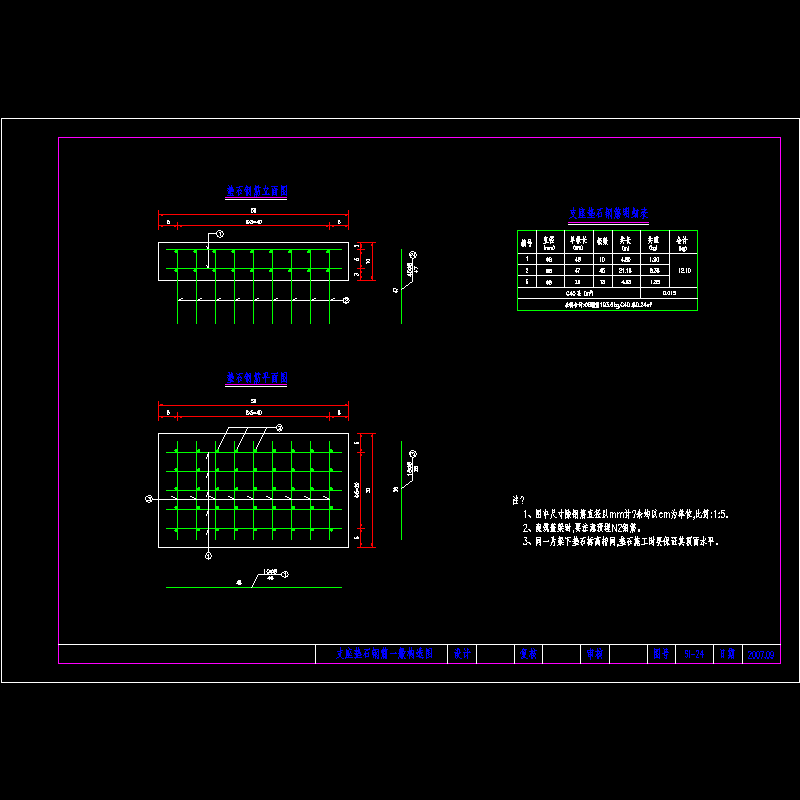

支座垫石.dwg

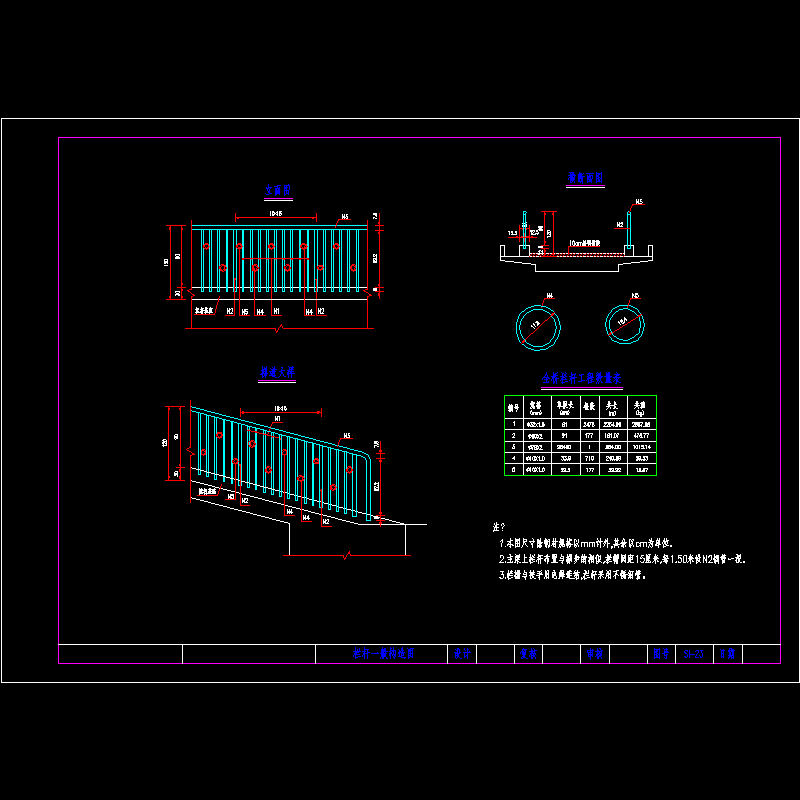

栏杆一般构造图.dwg
栏杆基座钢筋一般构造图.dwg
桥台一般构造图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
