经济技术开发区二车道道路排水工程CAD施工图纸22张（雨污水箱涵）(横断面设计图)(dwg)

kkhuihui77 · 发表于 2020-6-22 22:08:01

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

车道数：二车道
干线：否
位置：山东
设计年代：近代

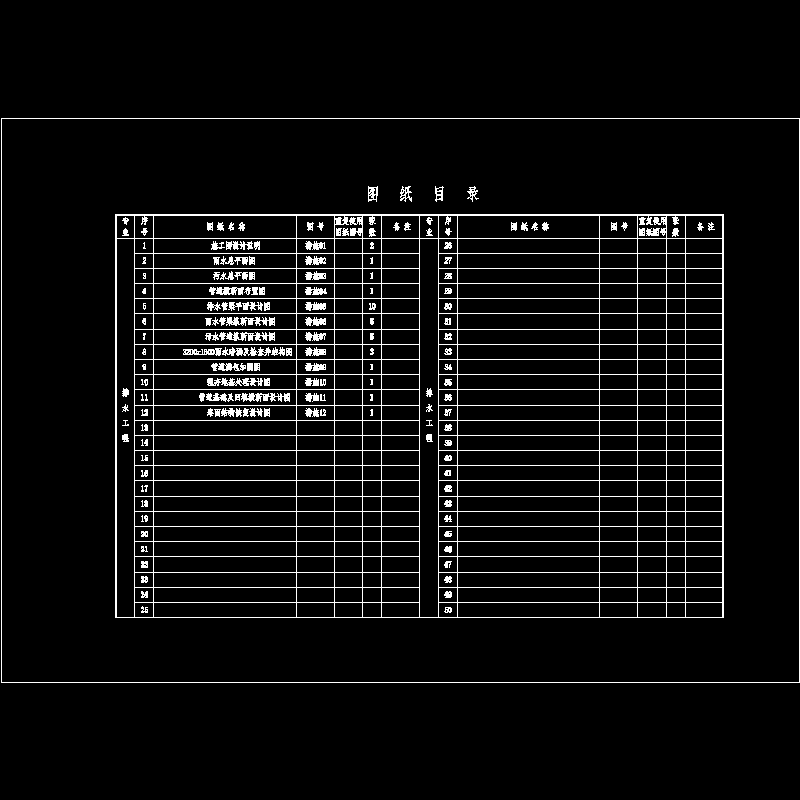

附件详情

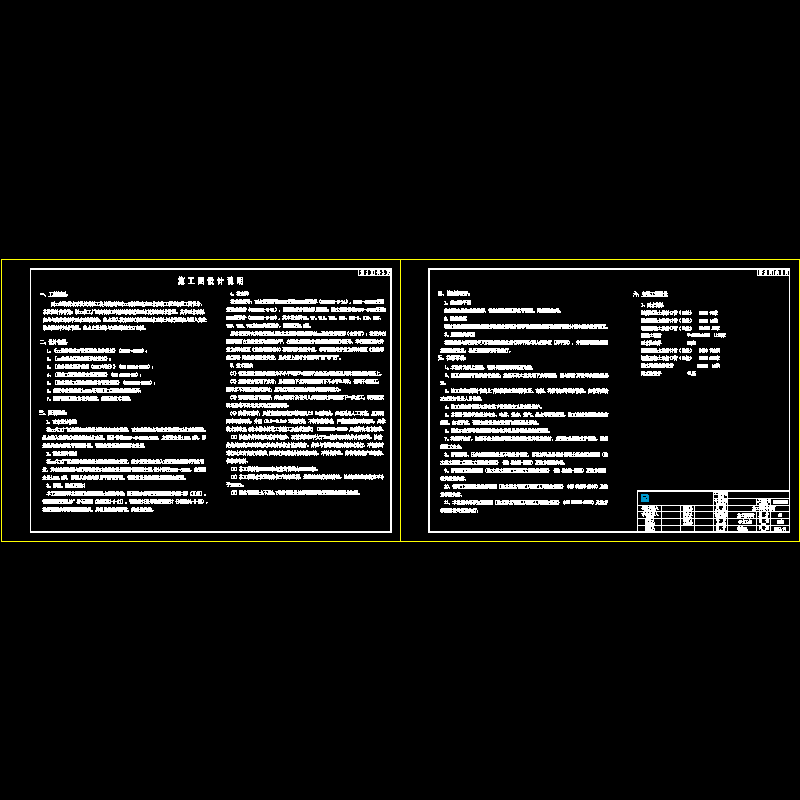

施工图设计说明
雨水总平面图
污水总平面图

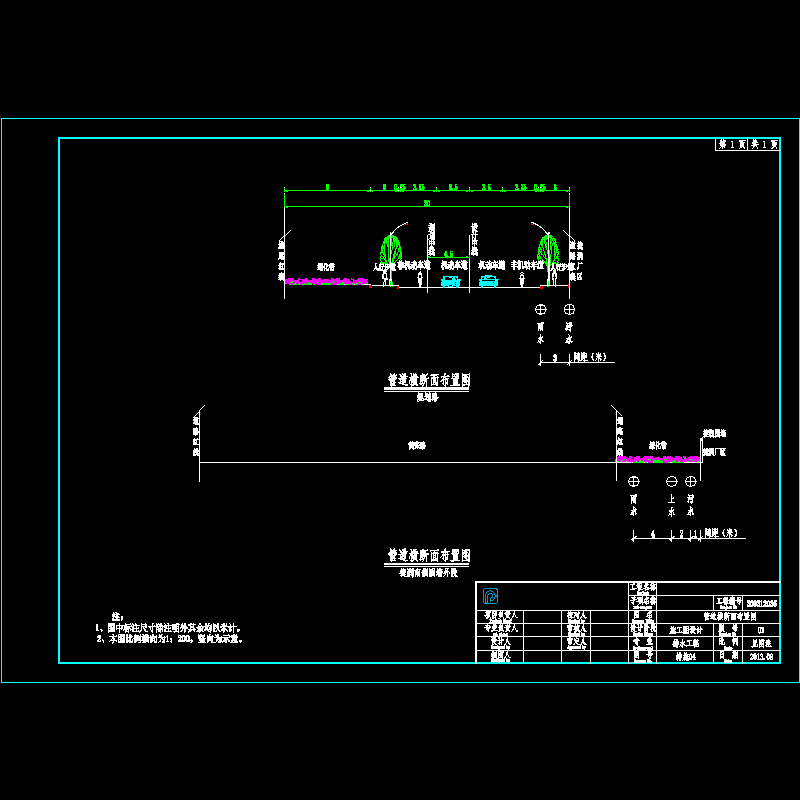

管道横断面布置图
排水管渠平面设计图10
雨水管渠纵断面设计图5
污水管道纵断面设计图5
3200x1600雨水暗涵及检查井结构图3
管道满包加固图
强夯地基处理设计图
管道基础及回填横断面设计图
路面结构恢复设计图

附件详情

设计内容：工厂区南侧和西侧规划路新建雨水管渠和污水管道，其中雨水暗渠起点与另一条路现状雨水暗渠顺接，终点排入横穿道路规划雨水暗渠;污水管道通过市政路进入北侧现状污水管道。
雨水管设计管径D600～W=3200x1600，主管道全长1249.8米。污水管设计管径D400～D600，主管道全长1364.3米。该项目矩形排水暗渠为现浇混凝土箱涵结构；圆形排水管道采用钢筋砼承插口管（Ⅱ级），管道基础采用180°砂石基础（06MS201-1-11），管道接口采用橡胶圈接口（06MS201-1-23），橡胶圈要求和管材配套提供，具有良好的抗腐蚀，抗老化性能。
……
雨水管道管径D600采用1250圆形井（06MS201-3-14），D800～D1000采用矩形直线井（06MS201-3-31）。污水管道管径D400～D600采用1000圆形井（06MS201-3-20），其中检查井W4、W7、W10、W13、W16、W16-3、W19、W22、W25、W28、W31和W35为沉泥井，沉泥区深0.5米。
……
共计22张，设计于2013年

3200x1600雨水暗涵及检查井结构图

管道满包加固图

管道基础及回填横断面设计图
