一份2层框架结构大型集中供暖锅炉房结构CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 厂房建筑高度类型：多层厂房
• 建筑地上层数：2层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：8.1m
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.5kN/平方米
• 参考图纸：59张
• 设计年代：近代

附件详情

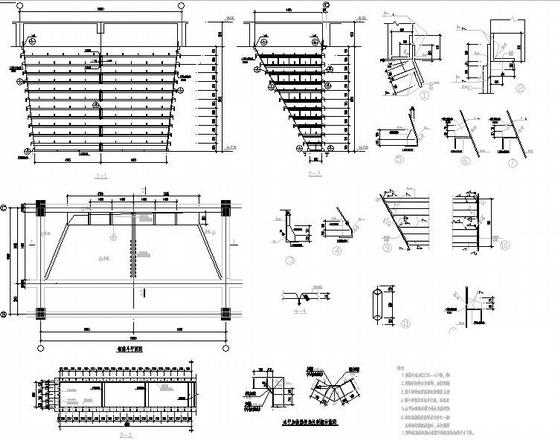

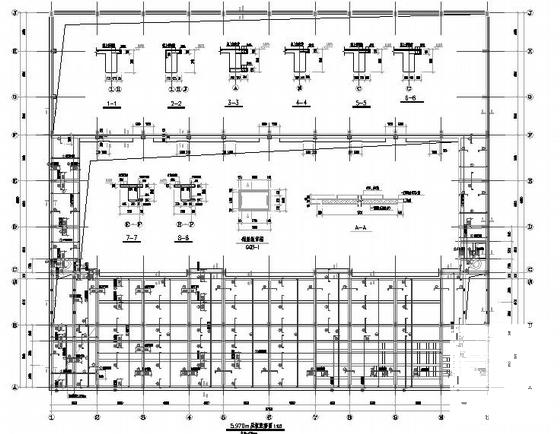

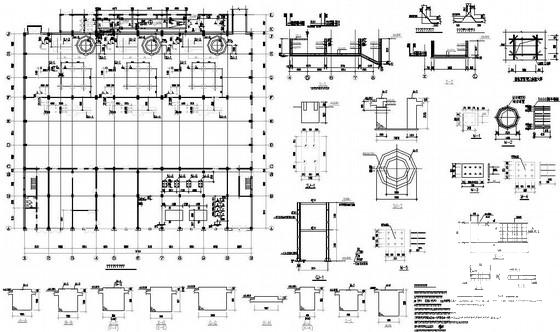

该项目为大型集中冬暖锅炉房，二层框架结构。7度抗震设防，采用多桩承台基础。包括：结构设计总说明，桩位平面图，基础平面图，桩详图等，锅炉基础平面布置图，锅炉详图，锅炉平台下钢煤斗图，排水沟平面布置图，设备基础详图，除渣埋件平面布置图，框架柱 平面布置图 ，柱表，梁板配筋图， 节点详图 ，楼梯配筋图等共计59张图纸。另有，建筑、动力、水暖、电器各专业图纸。

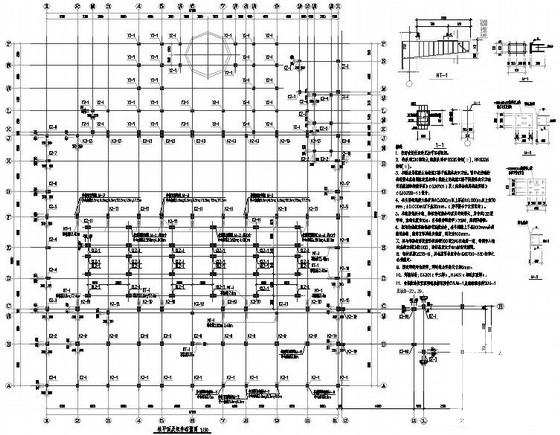

设备基础平面布置图

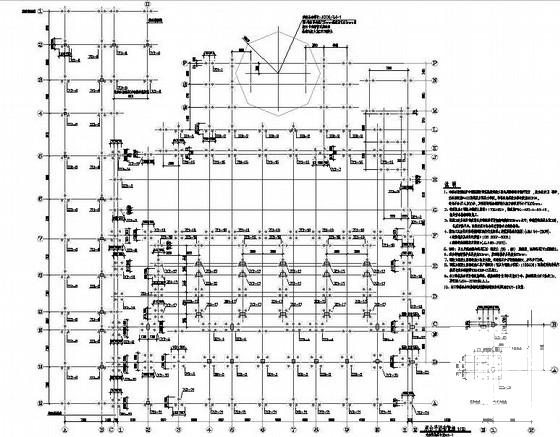

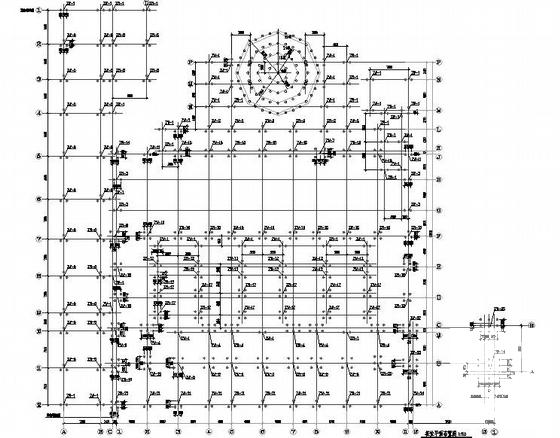

承台布置图

图5

图6

图7

图8

图9

楼梯详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
