新增大型钢结构锅炉房设计CAD施工图纸
- 建筑类别：工业建筑
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 特种结构：其他结构
- 基础形式 ：独立基础
- 结构最大跨度：14.4m
- 参考图纸：21张
- 设计年代：近代
附件详情
某新增大型钢结构锅炉房设计图
该资料为：某新增大型钢结构锅炉房设计图
该资料包含：
地面结构梁布置图、锅炉房屋面结构梁、锅炉房屋面檩条、
平面布置图
、锅炉房地面结构梁基础、立面檩条布置图、屋面结构梁、剖面图、立面图、
节点图
共21张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

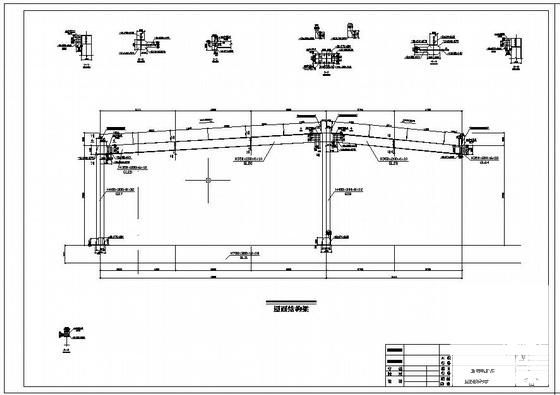

锅炉房设计施工图纸 - 1 -

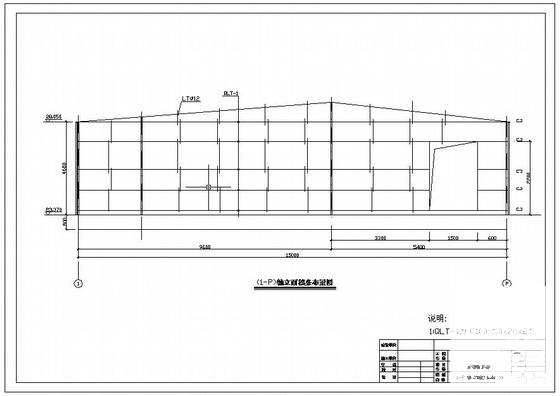

锅炉房设计施工图纸 - 2 -

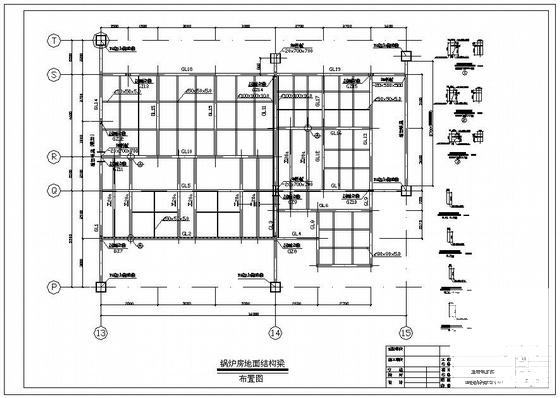

锅炉房设计施工图纸 - 3 -

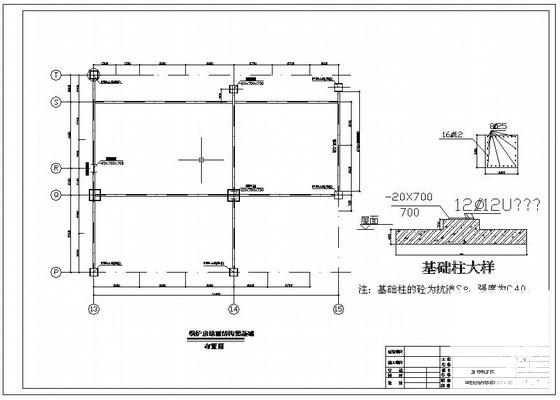

锅炉房设计施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-05
- 评论次数：0
- 浏览次数：0
- 文件大小：1.42 MB
- 收藏次数：0
-
文件名称：
附件-995878799075888577967.rar
