连续梁桥灌注桩基础CAD施工图纸（工字形承台）(钢筋构造图)(dwg)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

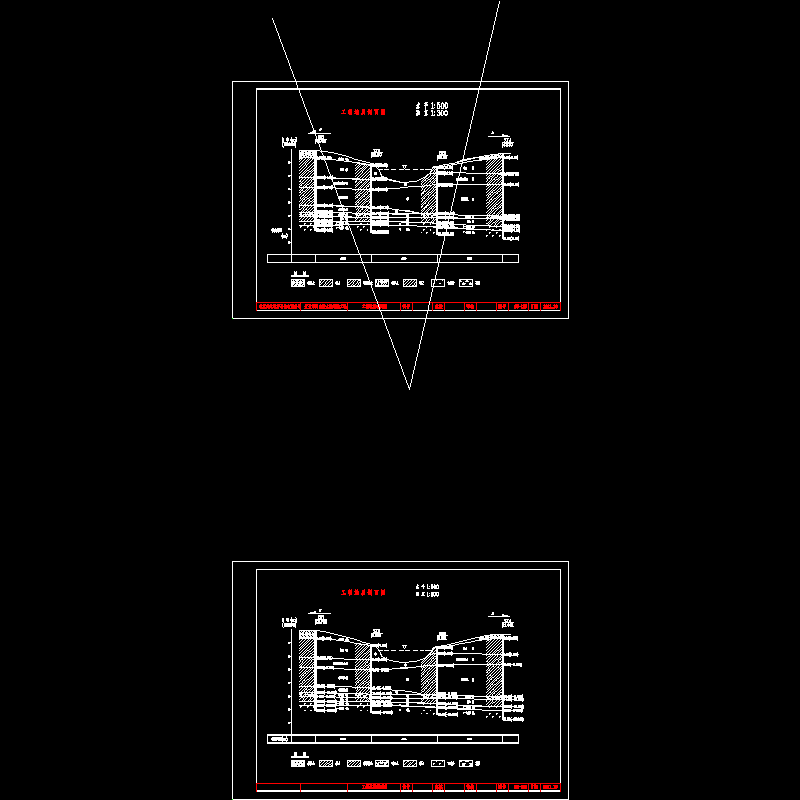

• 地质剖面图
• 桥型方案图

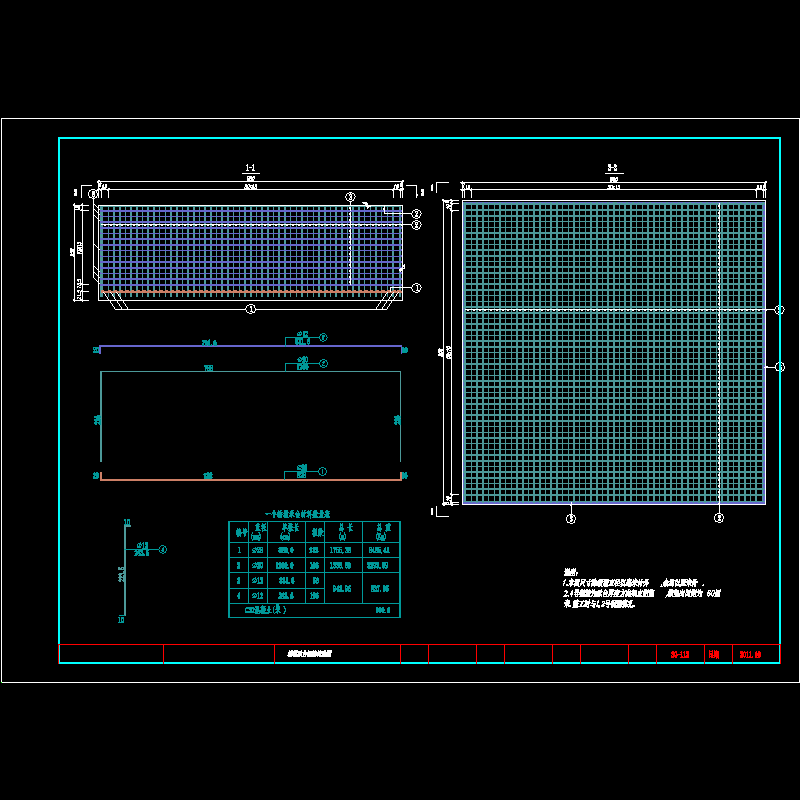

• 桥墩承台钢筋构造图

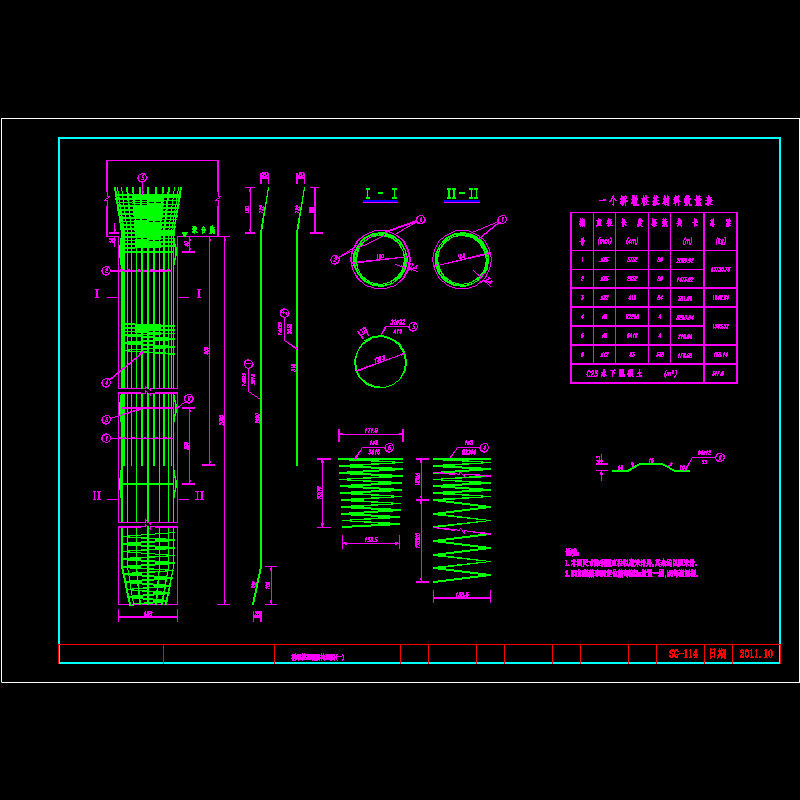

• 桥墩桩基钢筋构造图

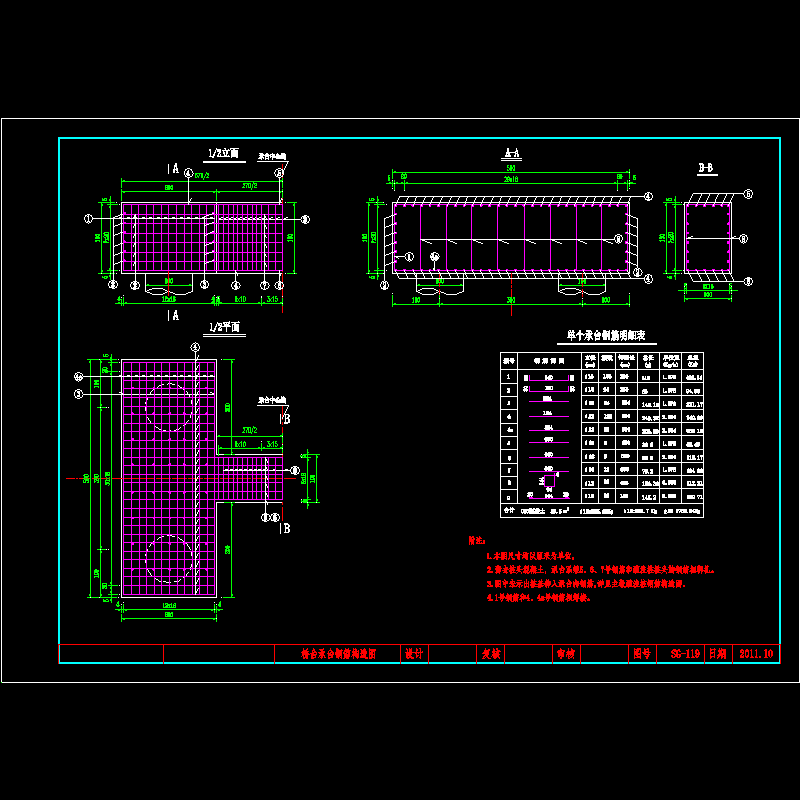

• 桥台承台钢筋构造图

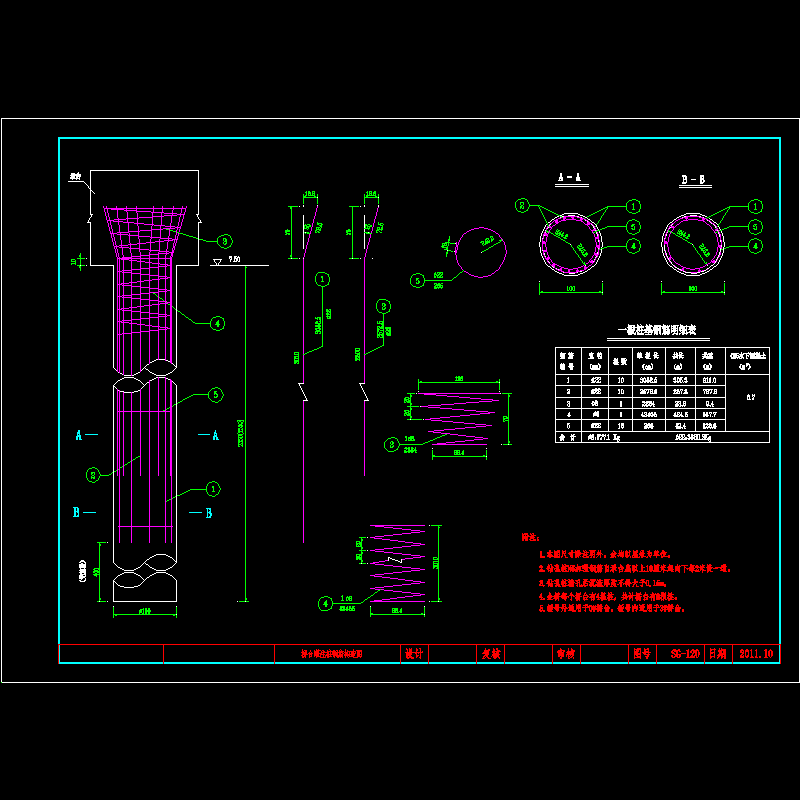

• 桥台灌注桩钢筋构造图

附件详情

墩柱桩基：Φ1.5mm，C25水下混凝土
桥墩承台：8×8×2.5
桥台灌注桩：Φ1m，C25水下混凝土
桥台承台：“工”字形（2 2.7 2）×5.9×1.5
6张图，编制于2011年。

工字形承台配筋图

地质剖面图.dwg

桥台承台.dwg

桥台灌注桩.dwg

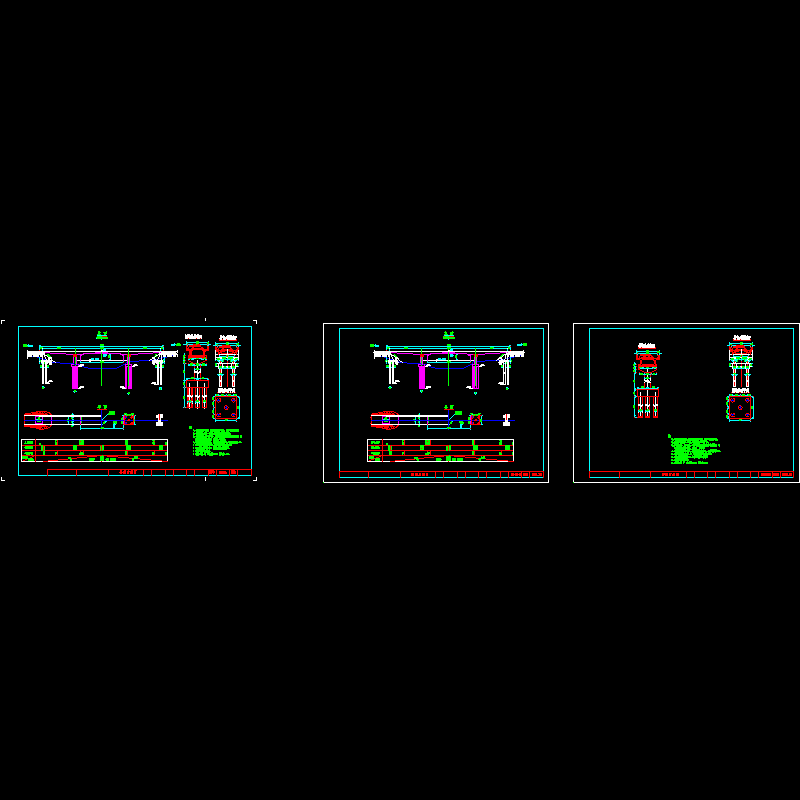

桥型方案.dwg
