建筑类别：餐饮
-
建筑高度类型：多层建筑
-
建筑地上层数：2层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：轻钢结构
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.50kN/平方米
-
参考图纸：33张
-
设计年代：近代
附件详情
本项目旅游度假村生态农庄大型温棚餐厅项目，原生态设计。它是生态温棚疏菜种植、水中养殖，水上渔船包间餐厅，中间大厅生态餐厅。二层西式餐厅及疏菜种植，内部采用大棚疏菜采用水帘式自然降温。

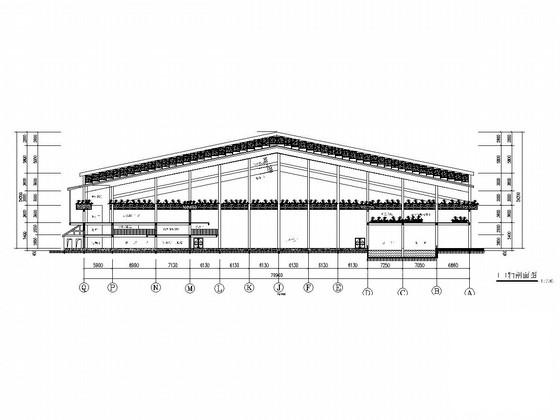

该资料包含：钢结构设计施工说明，首层预埋件平面图，首层钢柱平面图，二层钢梁平面图，夹层钢梁平面图，花基钢梁平面图，屋面钢架平面图，屋面气楼钢架平面图，屋面林天平面图，屋面气楼檩条平面图，钢架立面图，柱间支撑详图，屋面钢架结点，结构图共计26张；建筑图包括平面图，立面图，剖面图等7张图。

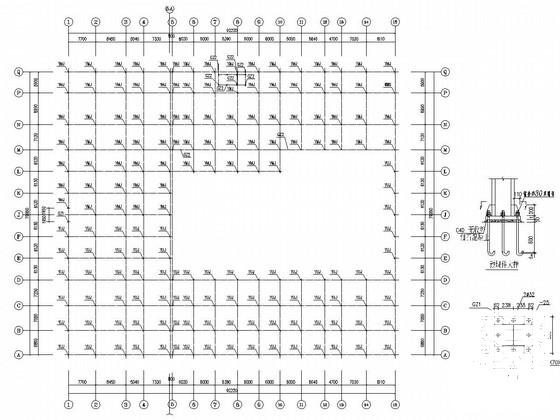

首层预埋件平面

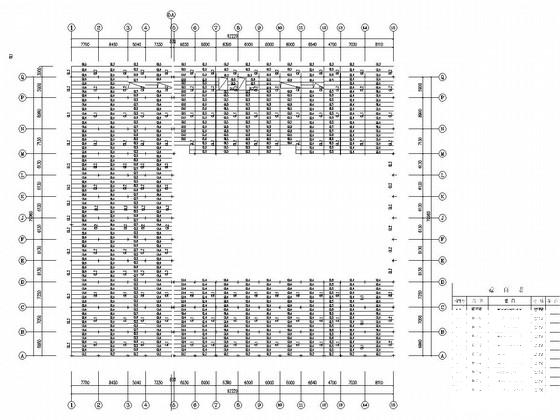

二层钢梁平面

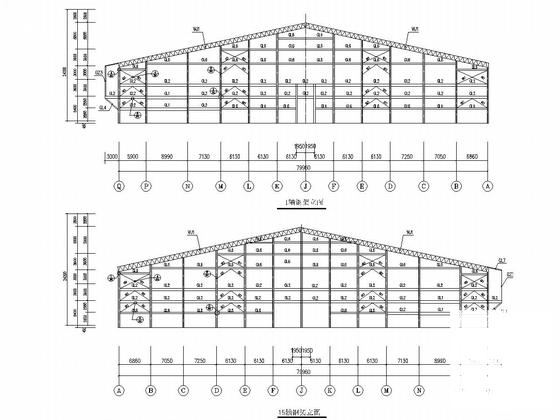

1轴、１５轴钢架立面图

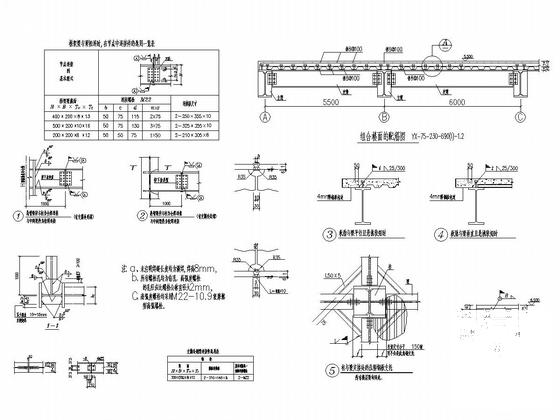

楼承板节点图

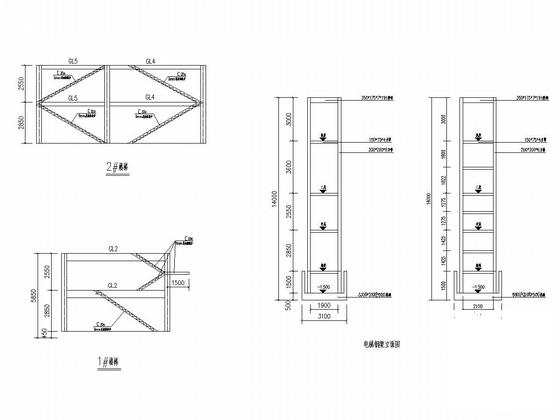

楼梯、电梯钢架立面图
首层平面图
花基层平面图
屋面气楼钢架平面
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图
第 7 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
温馨提示：该资料由网友于2020-2-10 17:04:27上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
|
