一份物流园大门双钢拱-索膜组合结构CAD施工图纸(平面布置图)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构,桁架,膜结构
• 结构安全等级：二级
• 结构最大跨度：60m
• 风压：0.65kN/平方米
• 雪压：0.20kN/平方米
• 参考图纸：21张

附件详情

建筑设计总说明、总平面图、平面图、剖面图、立面图、俯视图、钢结构设计总说明、基础、抗剪桩 平面布置图 、基础立面图、俯视图、基础剖面图、钢拱及桁架布置图、钢拱侧立面图、钢拱截面布置及编号图、钢管支架结构说明及构造示意图、字体支架详图、膜结构三面视图、膜结构轴测图、膜 结构设计说明 、膜结构节点共21张图纸。

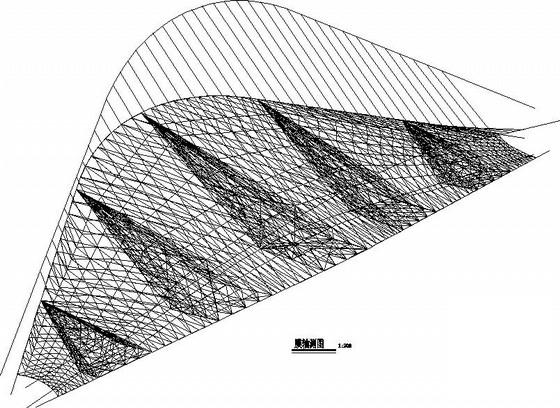

第 1 张图

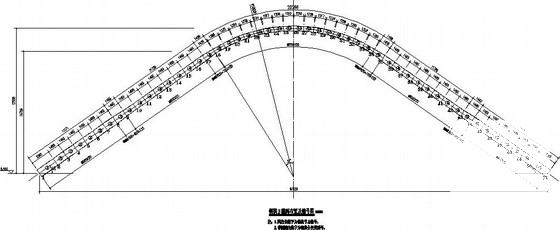

第 2 张图

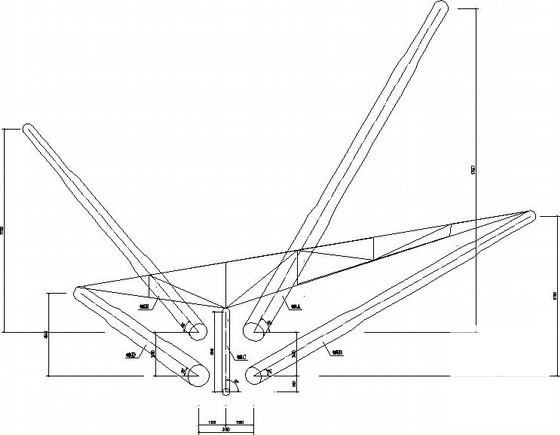

第 3 张图

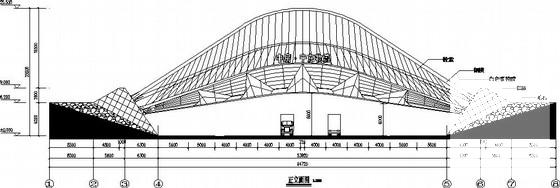

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
