隧道型钢拱设计CAD图纸(钢支撑)(dwg)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

适用于隧道洞口加强段及断层破碎带。
型钢拱纵向间距0.8米，采用φ22钢筋联接，联接钢筋环向间距为1米，型钢支撑与架立钢板采用焊接， 型钢支撑与联接钢板采用焊接，联接钢板间采用螺栓联接。
图纸含：

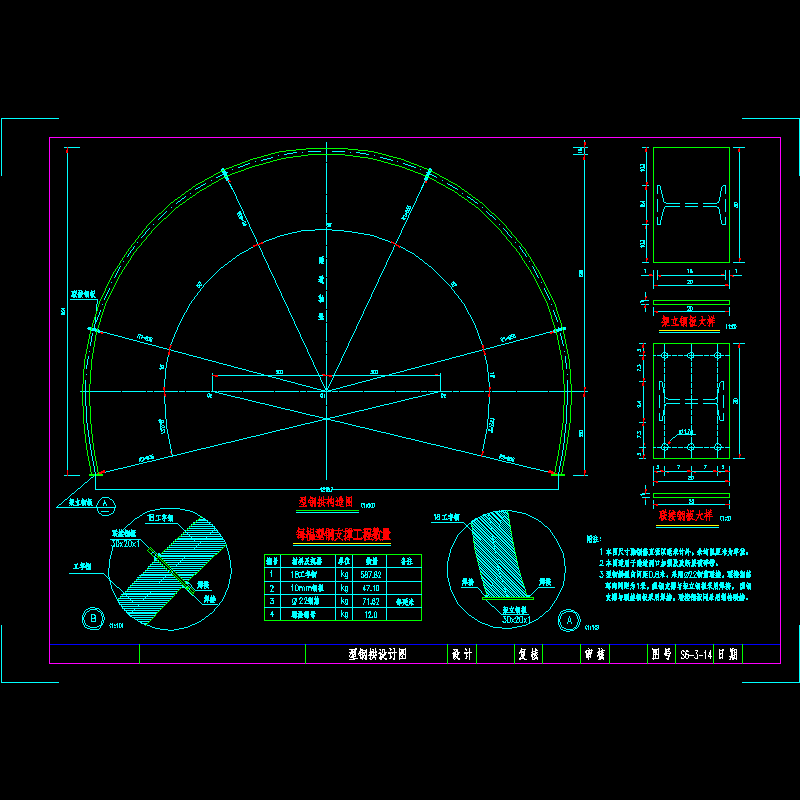

联接钢板大样
每榀型钢支撑工程数量
型钢拱构造图
架立钢板大样
……
共计1张，设计于2014年

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
