一份椭圆形区界收费站网架结构CAD施工图纸(平面布置图)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 钢结构：网架
• 结构安全等级：二级
• 参考图纸：19张

附件详情

该项目为区界收费站网架屋面工程,采用正放四角锥螺栓球节点网架,840型单层彩钢瓦,自由排水,配件及钢檩条应采用喷砂除锈.球刷无机富锌底漆及相应面漆.

该资料包含;
网架设计与施工说明、网架立面图、钢柱连接详图、网架 平面布置图 、安装图、上、下玄安装图、腹杆安装图、材料表、螺栓球加工图、钢柱加工图、檩条布置图共19张图纸。

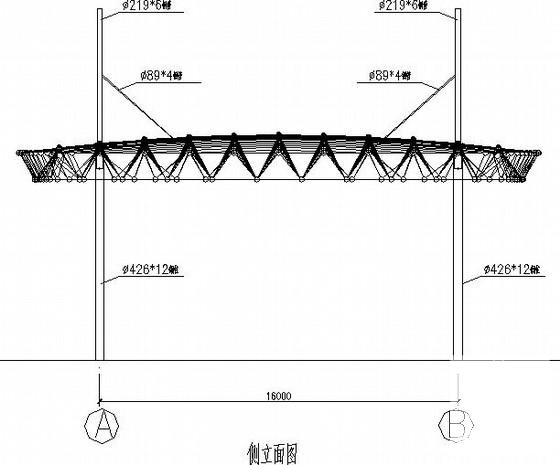

第 1 张图

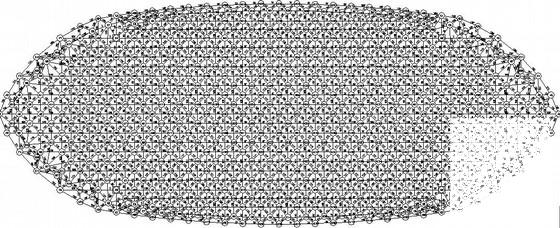

第 2 张图

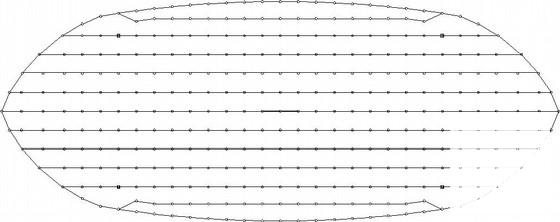

第 3 张图

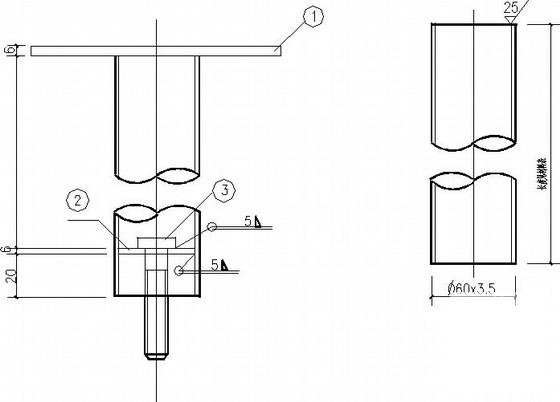

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
