公路工程边坡滑坡病害治理CAD施工图纸（附工程预算书）(排水沟大样图)(dwg)

ddxxssss · 发表于 2020-5-31 18:03:31

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

施工图设计说明
主要工程数量汇总表
工程平面图
左边坡工程立面图
右边坡工程立面图
工程断面图
A型抗滑桩桩身结构图
锁口护壁结构图
挡土板结构图

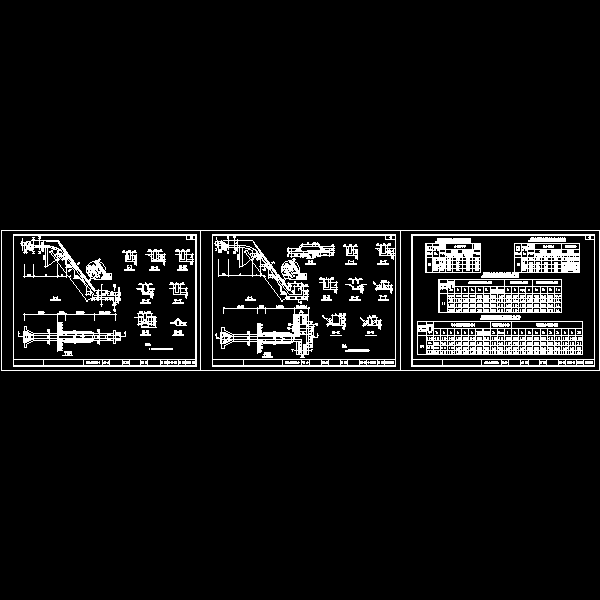

A型锚索框架结构图
B型锚索框架结构图
锚索结构图
挡土墙结构图

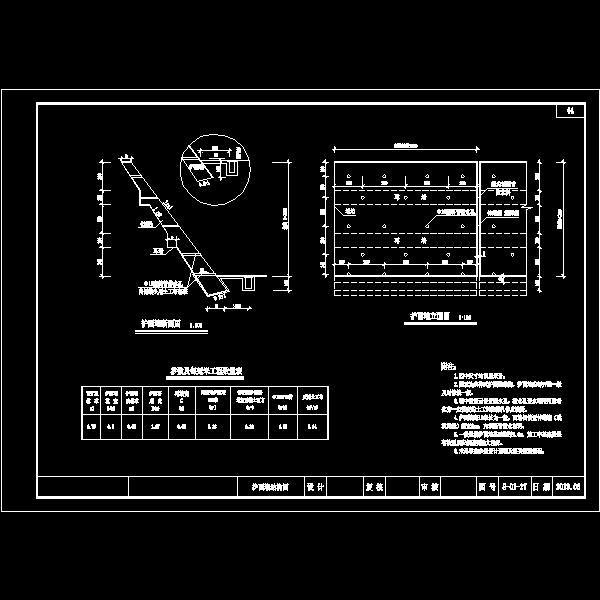

护面墙结构图
仰斜排水孔结构图
吊沟大样图
抗滑桩超声波检测管大样图
截排水沟大样图

附件详情

现有边坡四级放坡，采用锚杆框架梁柔性挂网进行综合防护。由于降雨较多，局部边坡出现垮塌。
【滑坡的性质及特征】
滑坡、高边坡病害区由1个滑坡和3个高边坡病害组成。1号高边坡病害为顺倾层状构造，破坏模式主要为结构面控制的顺倾岩石高边坡，高边坡岩体比较破碎，节理裂隙发育；2号、3号高边坡病害均为反倾层状结构，破坏模式主要为结构面控制的切层岩石高边坡，高边坡中上部岩体比较破碎，节理裂隙发育。
【滑坡病害治理】
为根治滑坡病害考虑采用抗滑桩进行支挡、上部清方卸载的治理方案。治理工程措施有：1刷坡；2抗滑桩；3预应力锚索框架；4挡土墙；5护面墙；6仰斜排水孔；7清方卸载；8截排水沟；9吊沟；10铺设回植草皮；11检修梯步
33张，附工程量计算及工程预算书，编制于2013年。

垮塌边坡

边坡病害治理平面图

边坡治理断面图挡土墙

抗滑桩结构图

锚索框架结构图

边坡治理断面图预应力锚索框架
