公路项目填挖方高边坡支护CAD施工大样图(计算书)(地基基础设计规范)(dwg)

[复制链接]

0

主题

0

帖子

1297

积分

超级版主

Rank: 8Rank: 8

积分
1297
发表于 2020-6-22 21:33:30 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 设计说明及计算书
  • 高边坡分布总平面图
  • 高边坡分布平面图
  • 道路总纵断面图
  • 路基典型横断面图
  • 网格护坡大样图
  • 植被混凝土护坡大样图
  • 特殊路基处理大样图

附件详情

拟建交通主干道高边坡总长636m,填方边坡最高达11.9m,挖方边坡最高达22.7m。填方边坡采取二级放坡并采用网格护坡防护,并结合土工格栅和强夯对高边坡进行综合治理。挖方边坡放坡开挖后,对局部欠稳定的块体,应清除或进行加固处理,对坡面应进行植被混凝土护坡处理,并在坡脚处设置碎落台,在边坡体后缘设置截水沟,以免地表水直接冲刷坡面。
【特殊路基处理】
对稻田、池塘及河沟地段的淤泥深度大于2.0m,采用抛片块石挤淤的施工方法,对稻田、池塘及河沟地段的淤泥深度小于2.0m时,采用先清淤后填筑的方式处理。
【设计依据】
城市道路 工程设计规范》CJJ37-2012
《建筑地基基础设计规范》GB50007-2011
《地质灾害防治工程设计规范》DB50/5029--2004
12张,24页设计说明及计算书(A3版式),编制于2012年。

网格骨架护坡

特殊路基处理

路基纵断面

f01d010-012纵断面(一)~(三)(1).dwg
f01d010-012纵断面(一)~(三)(1).dwg

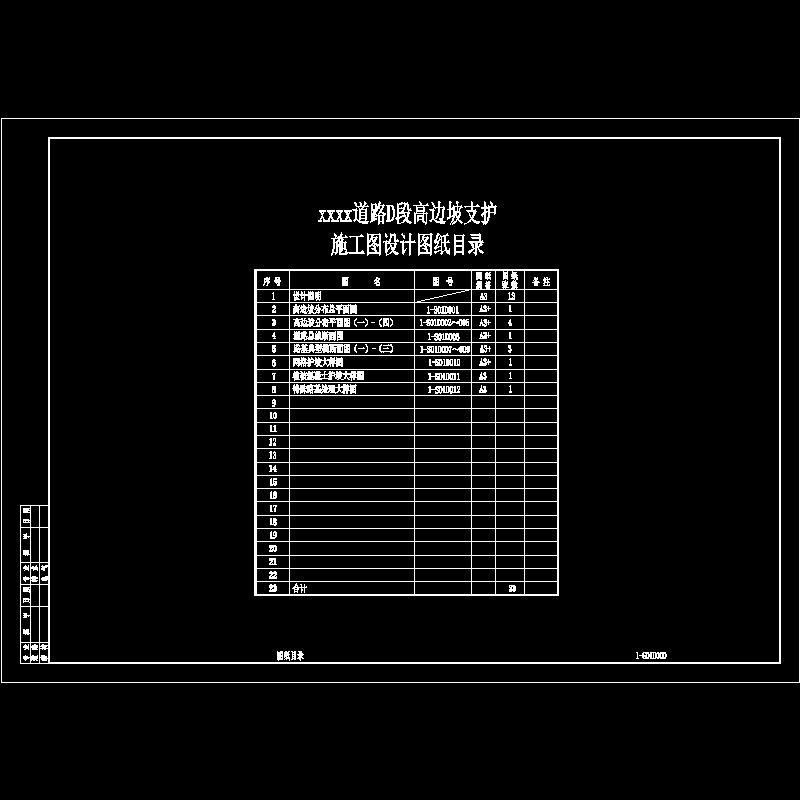

000 图纸目录.dwg
000 图纸目录.dwg

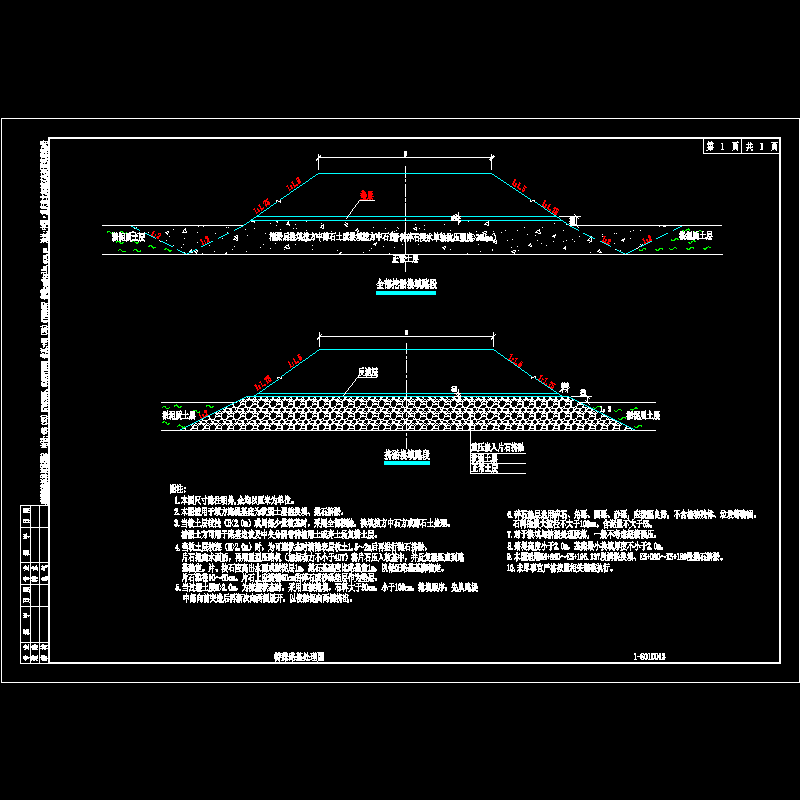

b016特殊路基处理大样图.dwg
b016特殊路基处理大样图.dwg

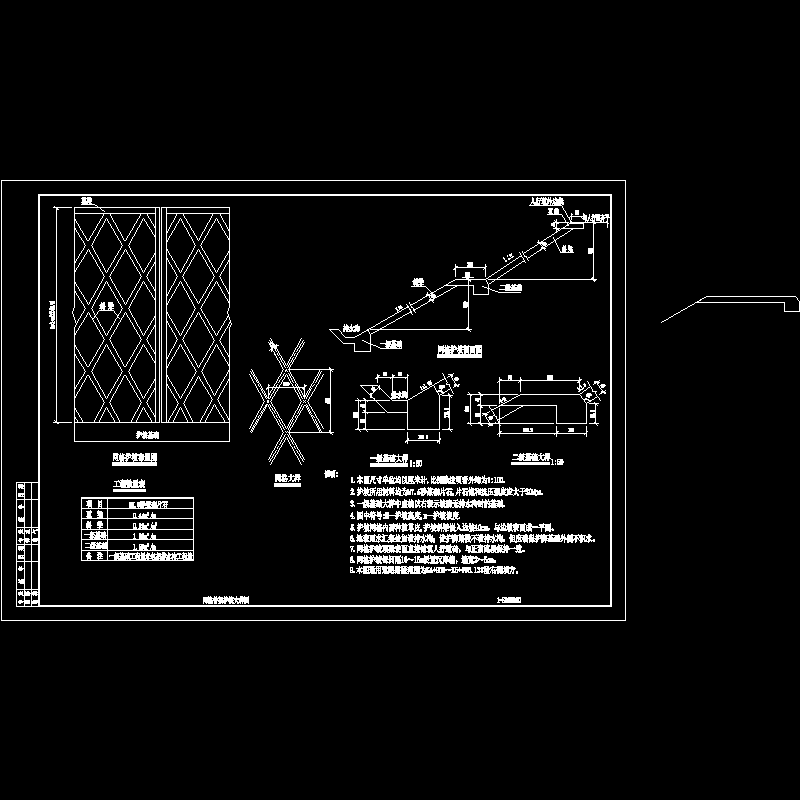

b019-020网格护坡大样图.dwg
b019-020网格护坡大样图.dwg
b021植被混凝土护坡大样图.dwg
b021植被混凝土护坡大样图.dwg
分张平面(一)~(五)8.31.dwg
分张平面(一)~(五)8.31.dwg
地形图.dwg
地形图.dwg
总平面.dwg
总平面.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-6-22 21:33:30上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ew1sccdcs1fccscw.rar

8.29 MB

下载  售价: 100 积分    赚积分
