一份小区3层会所建筑结构水电CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：会所俱乐部
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 项目所在地：江西
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：39张
• 建筑设计面积：1061.6平方米
• 占地面积：589.6平方米
• 建筑高度：16m
• 建筑地上层数：3层
• 设计效果图：无

附件详情

本项目为江西某小区三层会所。
主要功能为物业办公、商务会谈、餐饮和活动中心。
这份参考资料包含建筑、结构、给排水、电气施工图，共计39张。

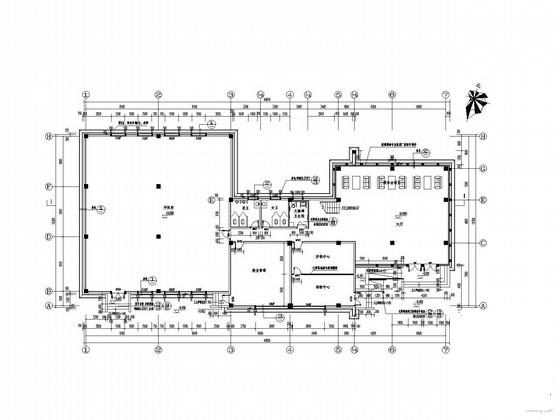

第 1 张图

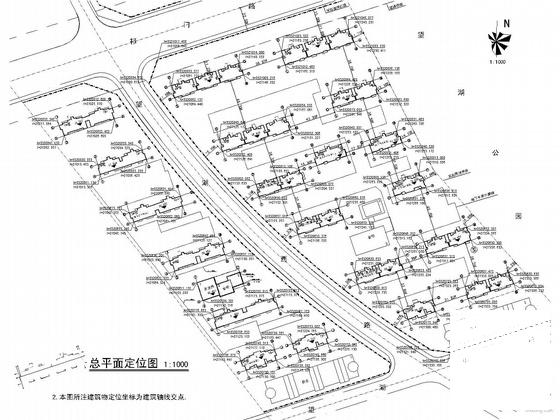

第 2 张图

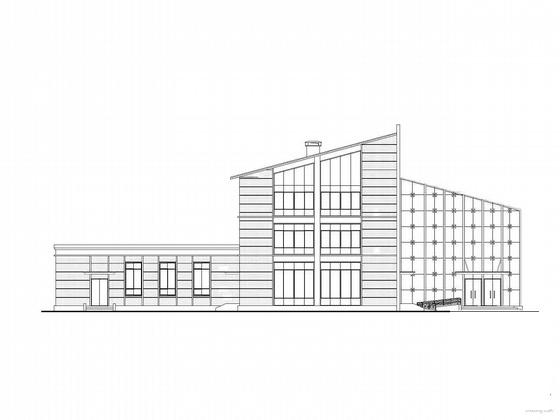

第 3 张图

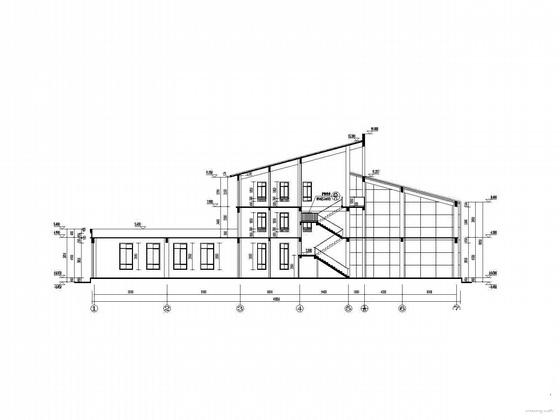

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
