6层框架斜屋面带阁楼住宅建筑结构设计CAD施工图纸(节能设计)

[复制链接]

0

主题

0

帖子

1804

积分

超级版主

Rank: 8Rank: 8

积分
1804
发表于 2020-1-21 22:45:06 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 住宅类型(型体):板式
  • 商业:无
  • 建筑高度类型:多层建筑
  • 外立面材料:墙砖
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:山东
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:35张
  • 建筑设计面积:3742平方米
  • 地上层数:6层
  • 设计效果图:无

附件详情

[威海]六层框架斜屋面带阁楼住宅 建筑(含节能设计),结构设计图
关键词:斜屋面带跃层阁楼 威卢克斯窗 节能设计 柱下独立基础 三级框架
Auto CAD:2000格式,天正建筑3.5绘图 设计新手的较好实例
最好用Auto CAD 2008打开,字体选用:gbcbig.shx

项目概要:
该项目为威海xxxx小区内23、25号楼住宅,建筑设计面积:3742.12平方米(加保温层)
基本风压:W =0.55KN/m, 基本雪压:S =0.4KN/m
地面粗糙度类别:B类
场地地震基本烈度:7度, 设计基本地震加速度值:0.10g
设计地震分组:一组, 建筑场地类别:II类, 建筑场地特征周期:0.35S
标准冻结深度:0.50m

建筑结构的安全等级:二级
建筑抗震重要性类别:丙类
地基基础设计等级:丙级
建筑抗震等级:柱、梁均为三级

建筑图 A2+1/4:8张,A2:10张;结构图 A2+1/4:11张,A2:6张。

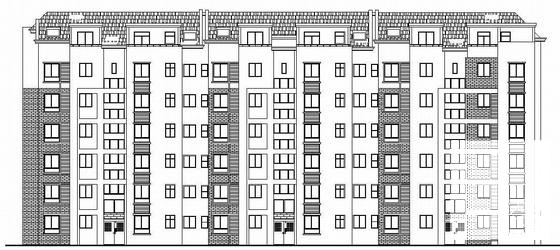

建筑结构节能 - 1
第 1 张图

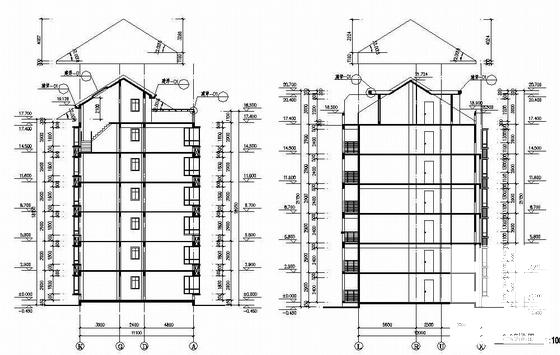

建筑结构节能 - 2
第 2 张图

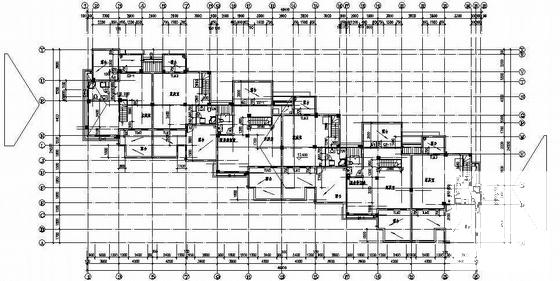

建筑结构节能 - 3
第 3 张图

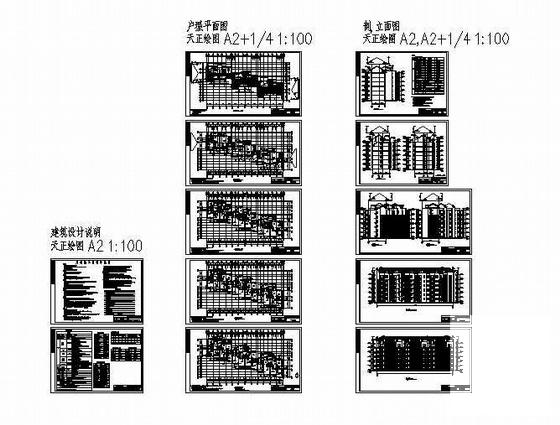

建筑结构节能 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:45:06上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ed12seccs2df0decfc2.rar

4.59 MB

下载  售价: 100 积分    赚积分
