西班牙风格节能型2层别墅建筑施工套CAD图纸(带节能设计及总CAD图纸)

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 别墅类型：联排别墅
• 建筑高度：多层建筑
• 图纸设计深度：施工图
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑面积：1051.08平方米
• 建筑高度：8.28m
• 地上层数：2层
• 效果图：无

附件详情

工程名称：中国·xx尔城住B-1号楼
建设地点: 该项目位于经xx路以南，规划黄旗山二号路以西，中国·诺xx尔城内
用地概貌：该项目东西长47.20m,南北宽24.00m,占地面积1085.95m2.
建筑类别：该项目为三类建筑
设计使用年限：该项目基础及主体结构的耐久年限等级为二级,其设计合理使用年限为50年.
抗震设防烈度:6度
结构类型：混凝土异形柱结构.
建筑布局：建筑物层数为二层,屋面为坡屋面(露台为平屋面).
建筑物与周围建筑物之间的距离满足防火规范要求 日照间距满足1.5倍的高度,
半数房间均能满足大寒日满窗日照不小于3小时的要求。
建筑面积：一层为567.60m2,二层为483.48m2,为总建筑面积为1051.08m2
建筑物高度：建筑物高度为8.28米。

北立面图

二层采暖平面图

建筑节能设计专项说明

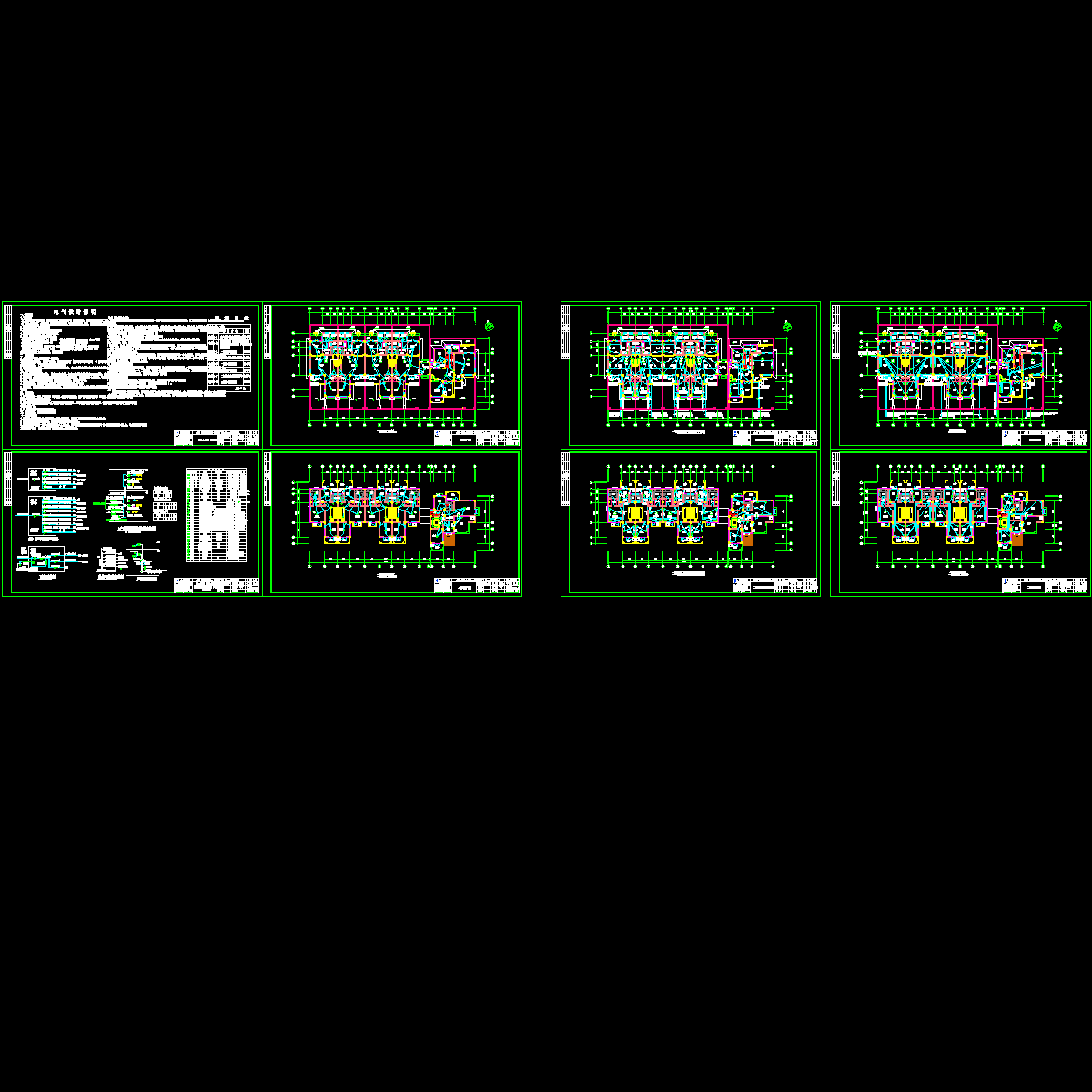

住b－1电气.dwg

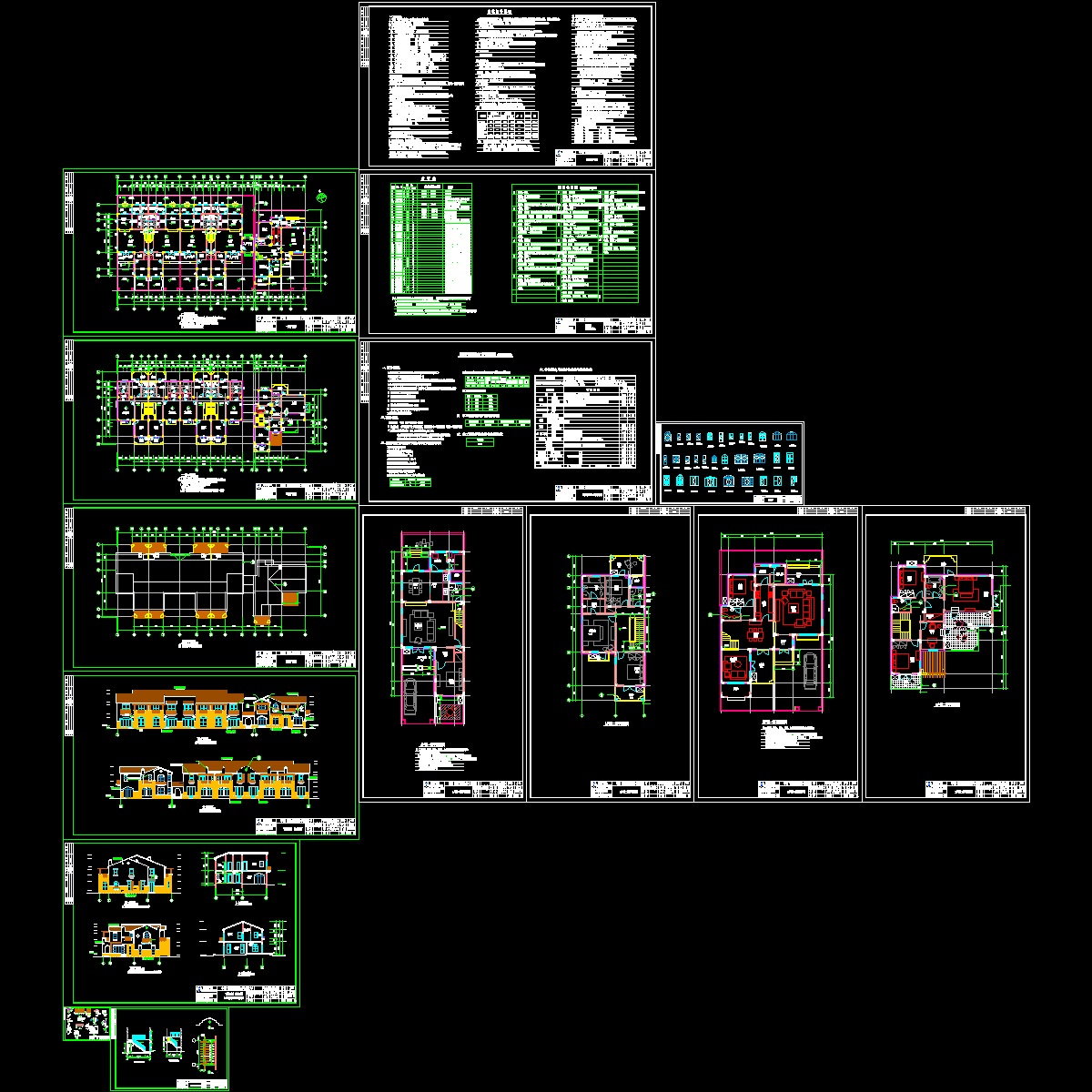

住b－1建筑改后版本.dwg

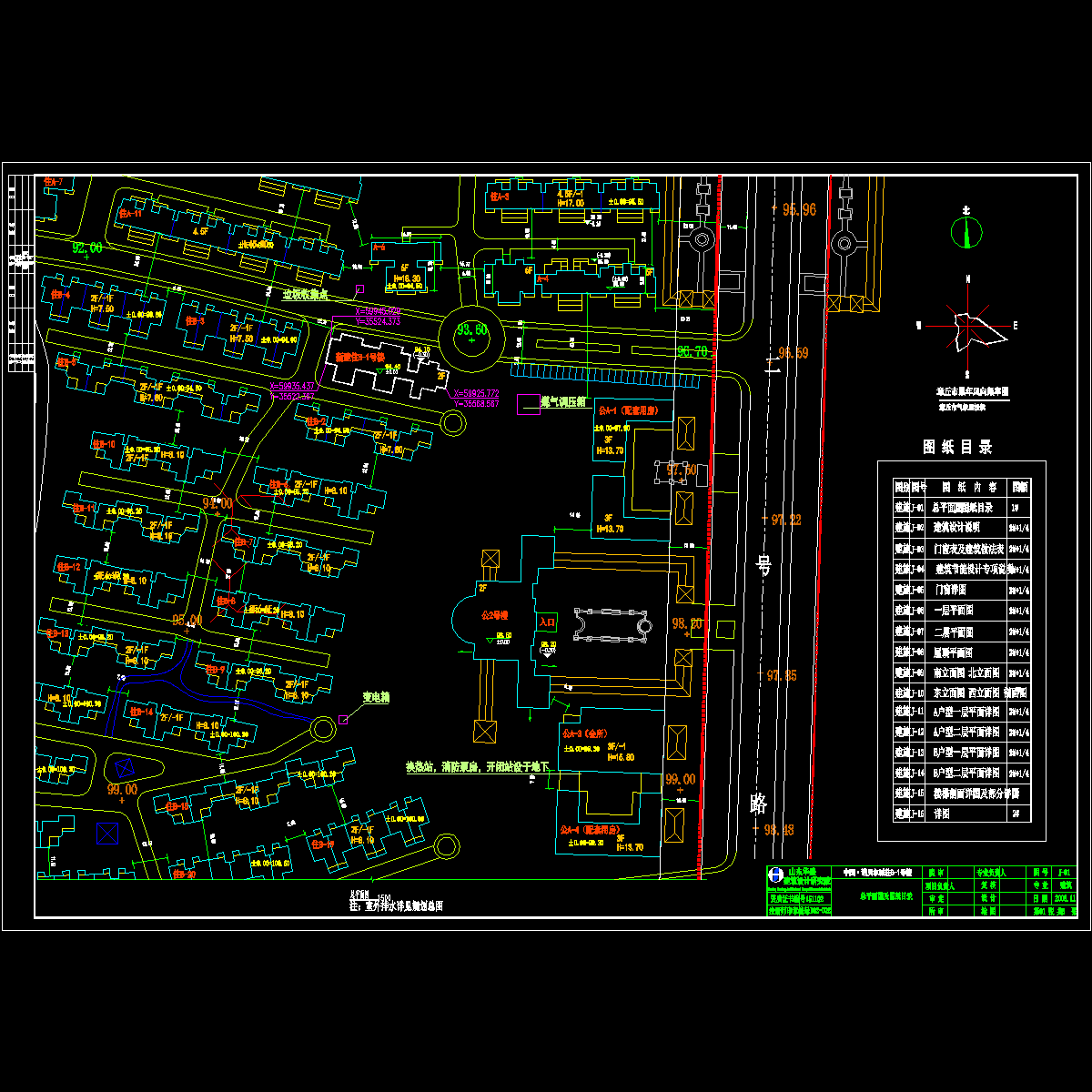

b-1最新总图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
