一份中船重工水池厂房办公楼结构CAD施工图纸(筏形基础)(水处理系统)

[复制链接]

0

主题

0

帖子

1593

积分

超级版主

Rank: 8Rank: 8

积分
1593
发表于 2020-2-9 20:20:57 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:办公,科研,工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 钢结构:排架
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.20kN/平方米
  • 参考图纸:18张
  • 设计年代:近代

附件详情

该项目为中船重工水池厂房。拟建建筑物单层厂房,厂房内建有2层办公楼、单层泵房、水处理系统水池及实验水池。单层厂房内设置一台32/10t吊车,A5工作制,轨顶标高10.000m,排架柱顶标高13.800;结构体系为钢筋混凝土排架结构,采用桩-承台基础。轻型钢屋架C型薄壁型钢屋面檩条,彩钢板屋面,十字交叉柱间支撑,砖砌体外墙。二层办公楼砼屋顶标高为7.200;结构体系为钢筋混凝土框架结构。基础形式:采用桩-承台基础单层泵房砼屋顶标高为3.600;结构体系为钢筋混凝土框架结构。基础形式:采用桩-筏板基础水处理系统水池池底标高-4.030。基础形式:采用桩-筏板基础实验水池池底标高-9.530局部 -12.530。基础形式:采用桩-筏板基础。

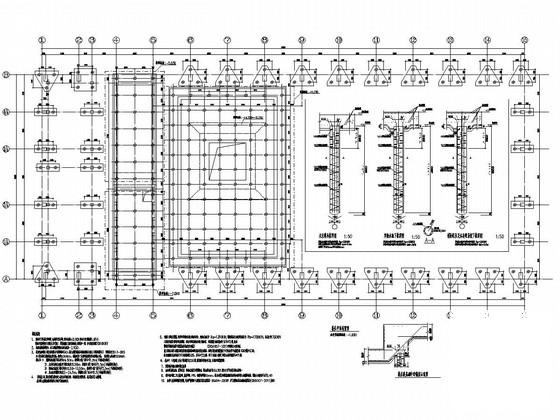

该资料包含:结构设计总说明,桩位平面布置图,基础及实验水池平面布置图、剖面图,柱平面布置图,柱间支撑布置图,吊车梁详图,办公区施工图,构造柱平面布置图,围护墙及女儿墙施工图,屋架及屋架上、下弦支撑布置图,屋面檩条 平面布置图 ,楼梯图等共计18张图。
出图时间:近代.08

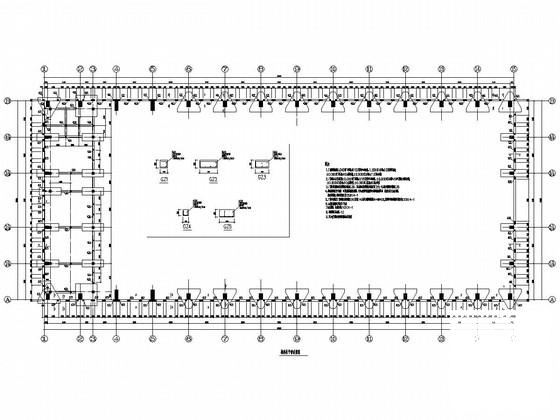

构造柱平面布置图

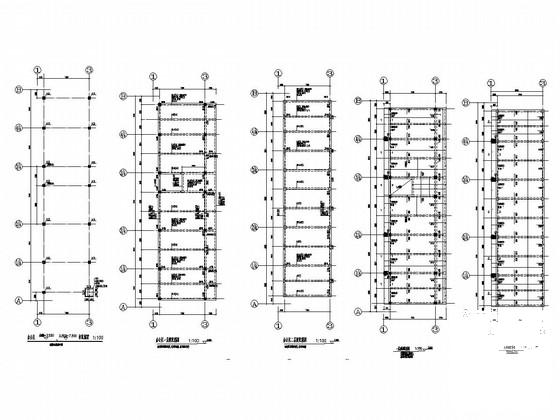

办公区施工图

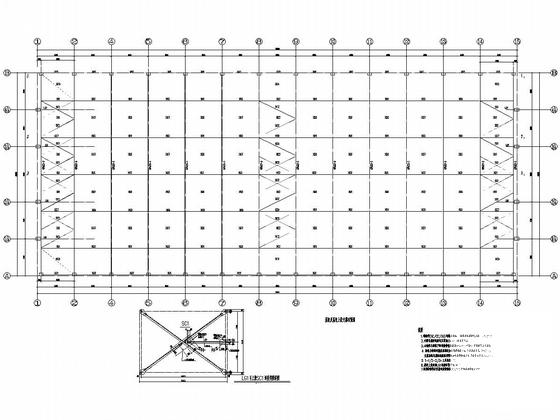

屋架及屋架上弦支撑布置图

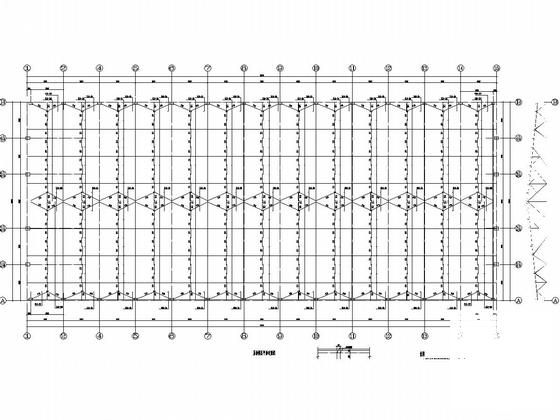

屋面檩条平面布置图

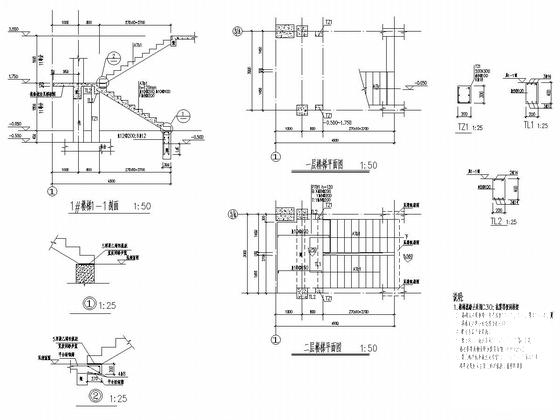

楼梯施工图

吊车梁详图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
第 7 张图
第 7 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-9 20:20:57上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edfc2ccccc01eccs02c.rar

3.47 MB

下载  售价: 100 积分    赚积分
