6层框架结构办公楼结构CAD施工图纸（建筑CAD施工图纸）(dwg)(筏形基础)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：多层建筑
• 地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 抗震设防烈度：8度抗震
• 参考图纸：40张

附件详情

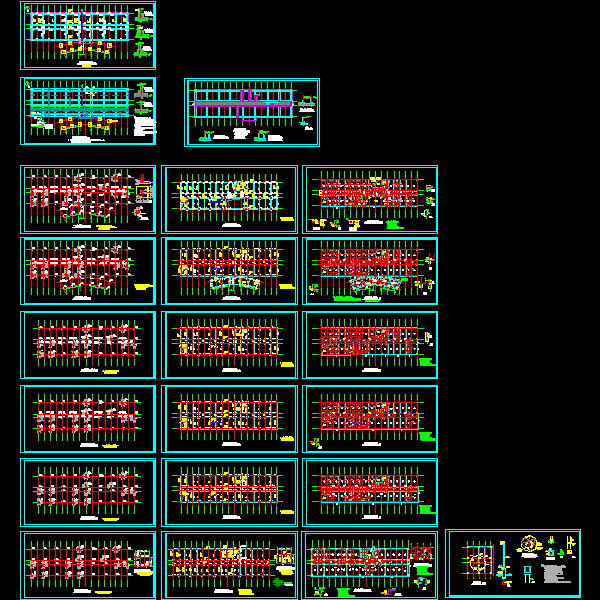

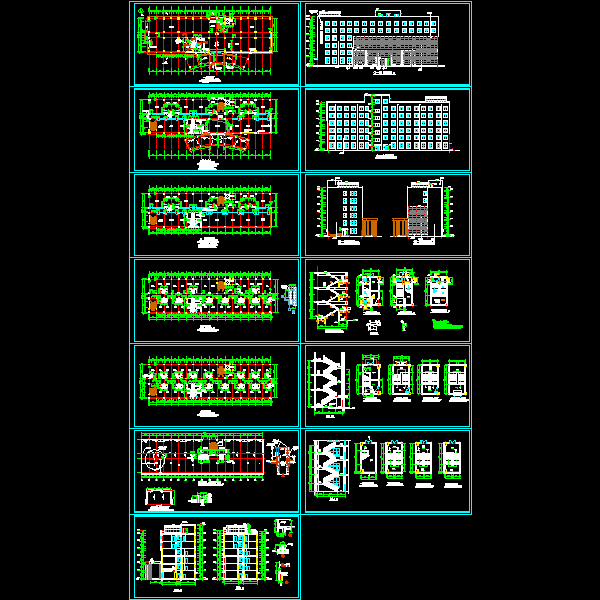

该项目是8度区六层框架结构办公楼项目，结构图纸：筏板基础出，地沟图，各层梁板柱配筋图，屋顶装饰图，钢梁布置图；建筑图纸：平立剖面图，楼梯图。共计40张图纸。

基础图

梁配筋图

板配筋图

平面图

板配筋图

平面.dwg

结构图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
