一份金江镇移民安置一期工程6层住宅楼建筑结构CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 其它专业图纸：结构,经济
• 建筑设计面积：6834.50平方米
• 设计效果图：无
• 有无人防：无

附件详情

金江镇移民安置一期工程六层住宅楼建筑结构施工图，含计算书，
该项目总建筑设计面积：6834.50平方米；
建筑物使用年限50年，耐火等级为二级。
该项目为六层底层框架（店面）、上部砖混结构（住宅）的建筑，
该项目按7度抗震烈度设防；
图纸内容包括， 建筑施工 图、结构施工图、 施工组织设计 、计算书四大部分

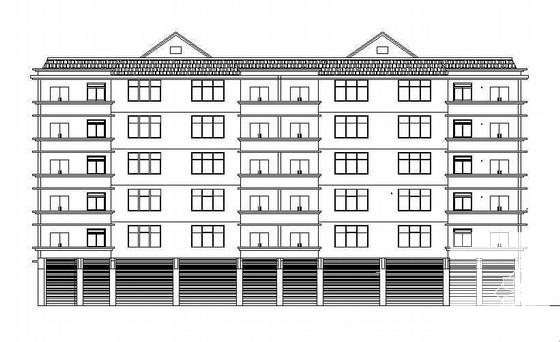

第 1 张图

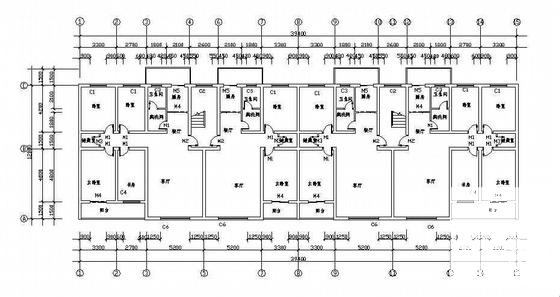

第 2 张图

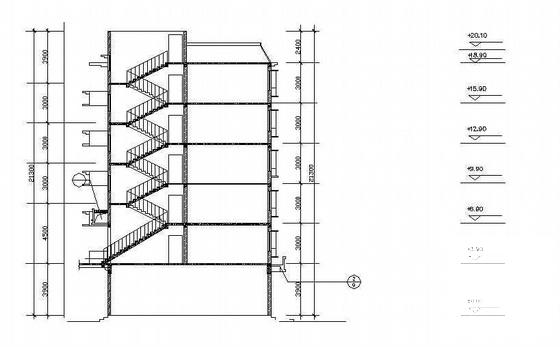

第 3 张图

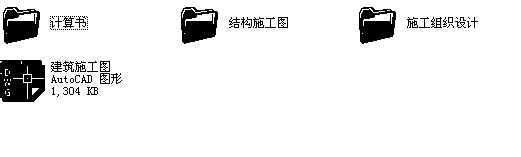

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
