建筑类别：工业建筑
-
建筑高度类型：单层建筑
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：门式刚架
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.50kN/平方米
-
雪压：0.40kN/平方米
-
参考图纸：33张
-
设计年代：近代
附件详情
该项目位于天津，场地原钢结构厂房边跨不满足生产高度的需求，需拆除；拆除过程不得损坏原有建筑，原有建筑构件根据现场除锈，刷防锈漆及防火涂料，要求同新建部位，原建筑屋顶破损部位根据现场情况进行修补。拆除后新建单层钢结构厂房，檐口高度18.0m，通过变形缝与原建筑物分开。
抗震设防烈度为7度，基础设计等级为丙级，桩安全等级为二级，采用高预应力混凝土管桩。
结构专业该资料包含：结构设计总说明，桩位平面布置图，基础平面布置图，短柱平面布置图，地脚螺栓平面布置图，刚架支撑、系杆
平面布置图
，支撑布置图，墙架布置图，水箱间夹层结构平面图，钢架图，
节点图
共计19张图。
建筑专业该资料包含：施工设计总说明，工程做法表，门窗表及门窗详图，平面图，立面图，剖面图，门窗表及门窗详图等共计14张图。
分享投稿时间：近几年1月。

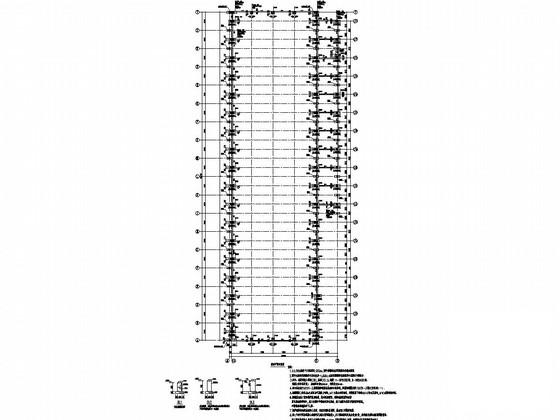

基础平面布置图

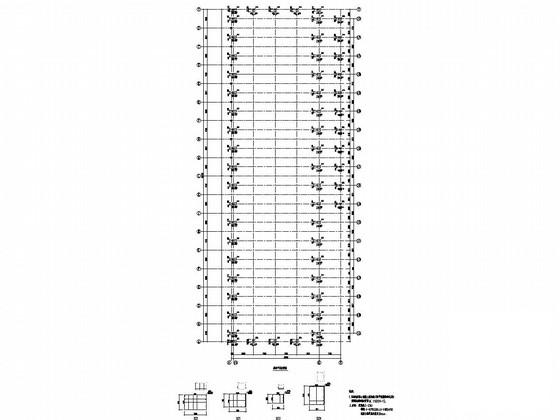

短柱平面布置图
墙架布置图

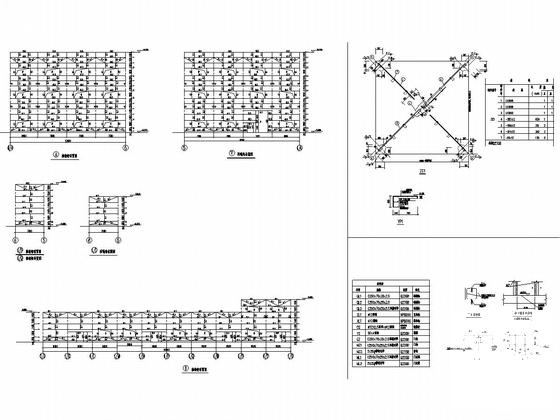

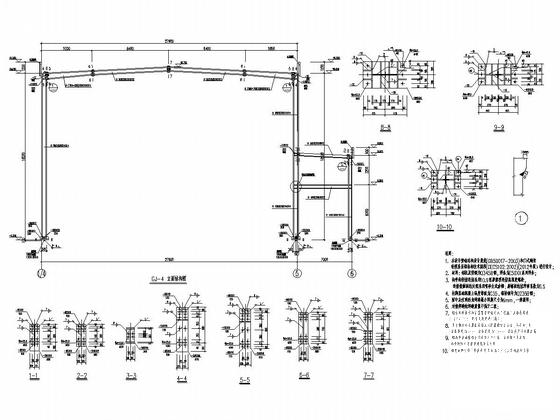

GJ-4 立面结构图
平面图

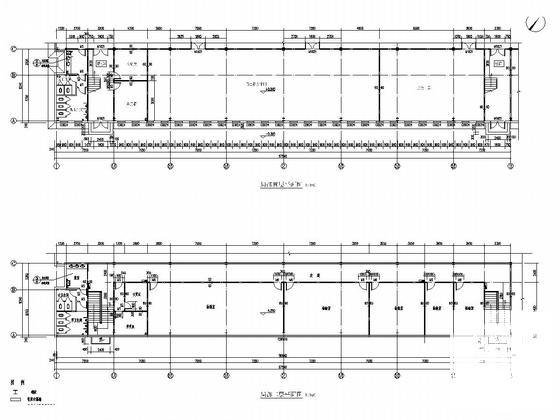

一层平面图
屋面系统平面布置图

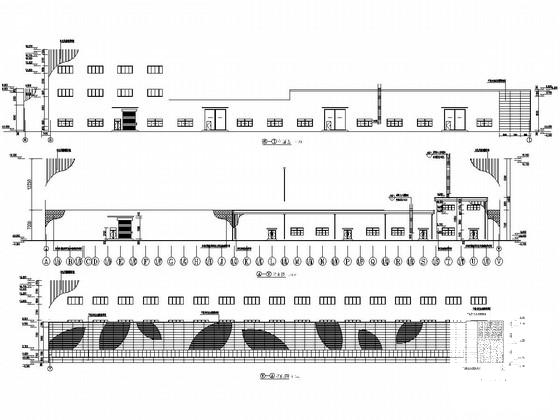

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图
第 7 张图
第 8 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
