3层独立别墅照明设计CAD施工图纸(TN-C-S)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度：多层建筑
• 地上层数：3层
• 图纸设计深度：施工图
• 负荷等级：三级
• 防雷等级：第三类
• 火灾保护分级：二级
• 接地方式：TN-C-S
• 设计： ,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：有线电视和卫星接收系统,信息网络系统

该附件为3层独立别墅照明设计图

一.供电电源:

1. 该项目供电电源采用交流~220/380V三相四线制,以电缆埋地引入电表箱.

二、.用电负荷及计量装置:

1. 本建筑为3层附地下室独立别墅,建筑面积约630m ,按三级负荷要求供电.用电负荷

2安装功率51kW(包含照明用电按35W/m 计约22KW;热水器等3.5KW;空调系统24KW)

2计算电流71A.

2. 计量装置:别墅设30(100A)三相电度表.

三.照明线路敷设:

1. 除图中注明外,导线全部采用BV型铜芯绝缘导线,带电导线截面2.5mm ,接地专用PE线

22截面2.5mm ,接地线的颜色应与带电导线有区别,采用带黄绿色的BV型绝缘导线.

2. 除图中注明外,地下室埋地线路穿黑铁管,其他场合线路均采用穿刚性阻燃型塑料管暗敷.

3. 导线在管内不允许有接头,导线连接应采用焊接或经过端子压接.连接处应装接线盒.

四.设备及灯具安装:

1. 用户配电箱采用挂墙式明装,电源由电度表箱引来,采用三相四线加PE线供电.

地下室、一层插座平面

二层、三层照明平面

二层、三层弱电平面

图

图例

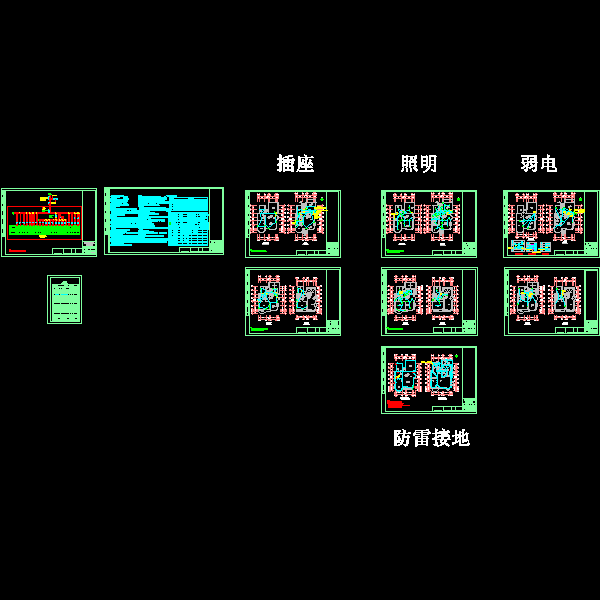

资料目录

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
