建筑高度：高层建筑
-
建筑面积：21487.1平方米
-
地上层数：16层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：62张
-
图纸年代：近代
-
地下室用途：人防,车库
-
负荷等级：一级,三级
-
防雷等级：第二类
-
接地方式：TN-S
-
项目地址：江苏
-
强电设计：低压配电,电气照明,建筑物防雷,接地安全
-
弱电设计：
,有线电视和卫星接收系统,其它
附件详情
-
1、电气说明
-
2、电气竖井大样图
-
3、电气节能设计说明
-
4、主要设备材料表、图例表
-
5、电气竖向干线系统
-
6、漏电火灾自动报警系统图
-
7、建筑能耗监测系统
-
8、电气系统图（一~三）
-
9、弱电干线系统图
-
10、应急照明系统图
-
11、总等电位联接系统示意图
-
12、接地平面图
-
13、一层~机房层电气干线平面图
-
14、屋顶层动力平面图
-
15、屋顶避雷平面图
-
16、一~十六层层
-
17、屋顶层弱电平面图
-
18、一~十六层火灾自动报警系统图
-
19、屋顶层火灾自动报警系统图
-
-
地下室：
-
1、电气设计说明
-
2、弱电设计说明、电气节能设计专篇
-
3、低压配电干线图
-
4、火灾报警及消防联动系统图
-
5、水泵房配电系统图
-
6、自备电站配电系统图
-
7、配电箱系统图（一~九）
-
8、战时固定电站平面布置图
-
9、战时固定电站平面平面图
-
10、三种通风方式信号原理图
-
11、人防大样图
-
12、地下室一层接地平面图
-
13、地下室一层
-
14、地下室一层配电平面图
-
15、地下室一层火灾报警及消防联动平面图
-
16、地下室一层战时三种通风方式、战时电话平面图
附件详情
该项目位于江苏，地上一、二层为商铺。一层层高4.8m，二层层高3.9m；3-14层为公寓，层高3.0m。15-16层为公寓活动场所，层高3.6m。建筑主体高度53.4m。建筑面积21487.1m2.框架剪力墙结构。建筑耐火等级为一级，为一类高层。
设计范围包括：低压配电系统；照明系统；建筑物防雷、接地系统及安全措施；漏电火灾报警系统；安全防范系统；火灾自动报警系统；有线电视系统；数据及语言通讯系统；智能楼宇对讲系统等。
该附件编制于2013年，总共62张。
电气竖向干线系统图
漏电报警系统图
建筑能耗监测系统
弱电系统图
火灾自动报警系统图
三~十三层弱电平面图
地下室消防平面图
第 1 张图

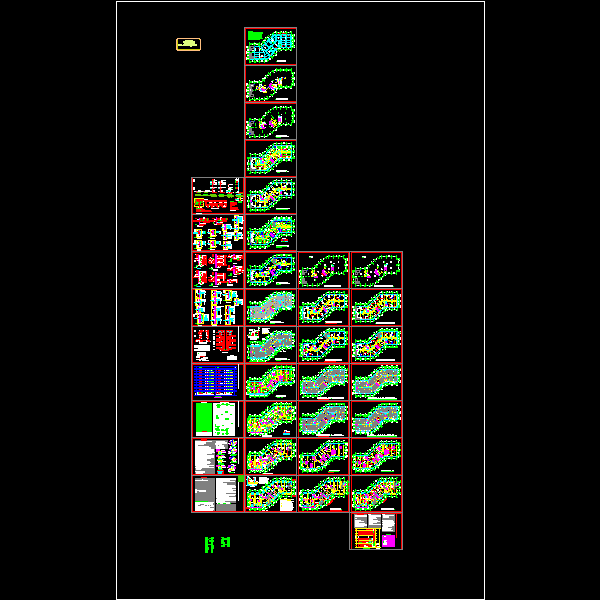

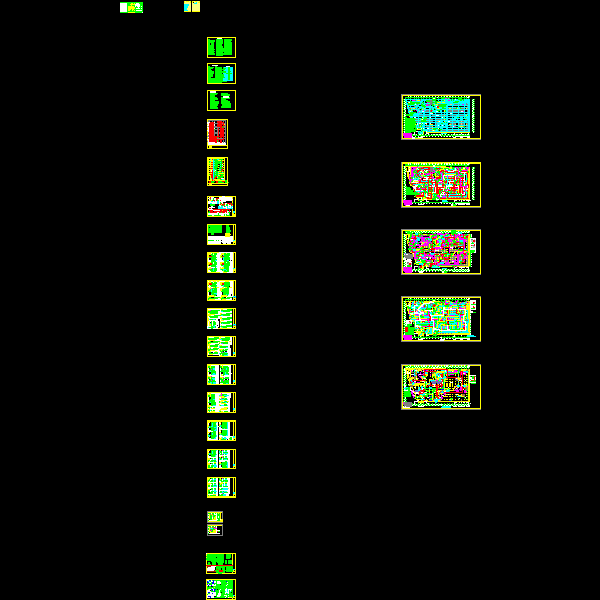

第 2 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
