一份19层剪力墙商住母子楼结构CAD施工图纸(带裙楼含地下室结施) (柱下独立基础)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑地上层数：19层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 钢筋混凝土结构：框架,剪力墙
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 地下室功能：车库
• 参考图纸：64张
• 设计年代：近代

附件详情

附件详情：该项目为剪力墙商住母子楼项目，1#楼地上18层，地下二层，2#楼地上19层，地下二层。地下室为框架结构车库。附带单层裙房。基础采用柱下独立基础，墙下采用条形基础。抗震设防烈度为6度，

该资料包含：结构设计总说明，常用大样，基础说明和大样图，基础平面布置图，墙柱布置图，结构 平面布置图 ，梁配筋图，墙柱施工图及地下室结构施工图共计64张。

2#基础平面布置图

2#一层结构平面施工图

基础配筋图

地下室一层梁配筋施工图

基础平面布置图

结构平面布置图

墙柱布置图

墙柱施工图

地下室一层结构模板图

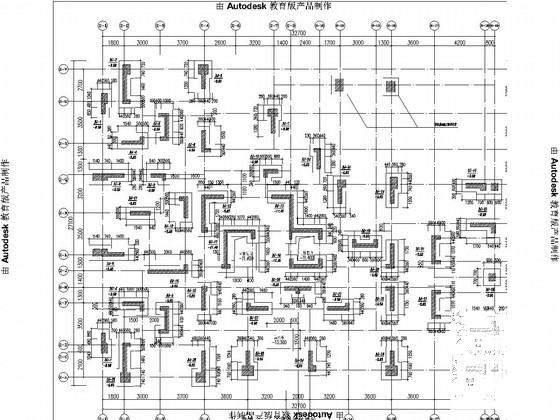

第 1 张图

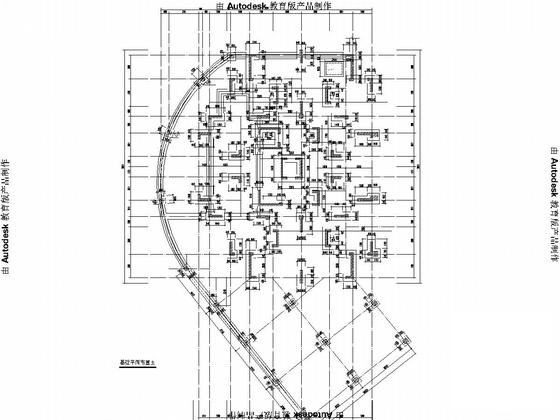

第 2 张图

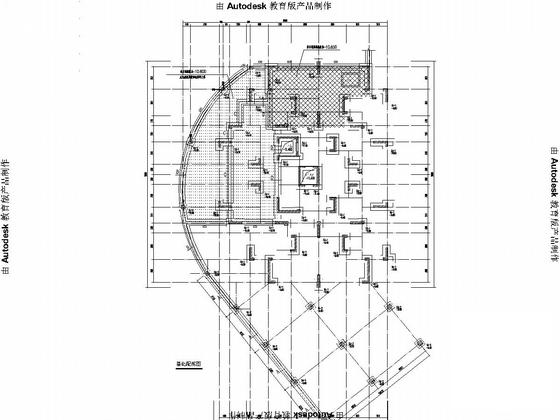

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
