一类高层小区强弱电CAD施工图纸(火灾自动报警)(dwg格式)

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 建筑面积：26564.61平方米
• 地上层数：33层
• 地下层数：1层
• 参考图纸：26张
• 图纸年代：近代
• 地下室用途：其它
• 负荷等级：一级
• 防雷等级：第二类
• 项目地址：河南
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

• 1、设计说明
• 2、配电干线系统图
• 3、配电箱系统图
• 4、西单元火灾报警与消防联动系统图
• 5、东单元火灾报警与消防联动系统图
• 6、弱电系统图
• 7、地下室配电平面图
• 8、地下室
• 9、一层配电平面图
• 10、三十三层配电平面图
• 11、机房层配电平面图
• 12、机房层照明平面图
• 13、电气接地平面图
• 14、地下室消防平面图
• 15、机房层消防平面图
• 16、地下室
• 17、一层弱电平面图
• 18、二至三十三层弱电平面图

附件详情

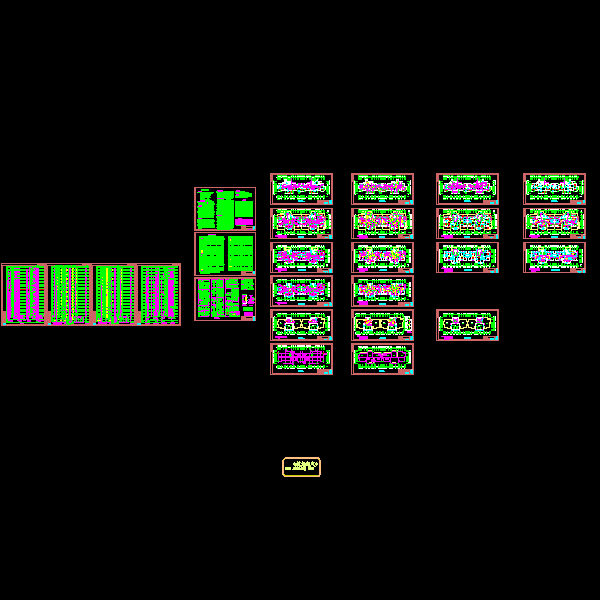

该附件为[河南]一类高层小区强弱电全套施工图纸，共26张。
该项目为一类高层住宅楼，地下层为储藏室，一层至三十三层为普通住宅，共2单元198户。钢筋混凝土剪力墙结构，混凝土灌注桩、筏板基础，总建筑面积26564.61m，建筑高度为99.45m。变电所、消防控制室和消防水泵房全区统一设于本楼外，每单元设强弱电共用竖井一处，地下室设低压分配电室。
设计范围：低压配电、照明工程、防雷与电气保安接地、火灾自动报警与消防联动控制 电话、网络、有线电视系统等等。
