17层高层住宅楼小区电气CAD施工图纸(火灾自动报警系统)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：17层
• 图纸设计深度：施工图
• 参考图纸：58张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 节点大样：防雷接地,等电位联结,其它
• 负荷等级：二级
• 防雷等级：第二类
• 火灾保护分级：二级
• 有线广播：火灾应急
• 接地方式：TN-S
• 项目所在地：广东
• 强电设计： 供配电系统 ,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,出入口控制系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

该项目为二类高层住宅，地上17层，建筑高度60米，主体结构为钢筋混凝土剪刀墙结构，楼板为现浇混凝土楼板。设计范围包括：配电系统、 照明系统 、防雷接地系统、火灾自动报警系统等。

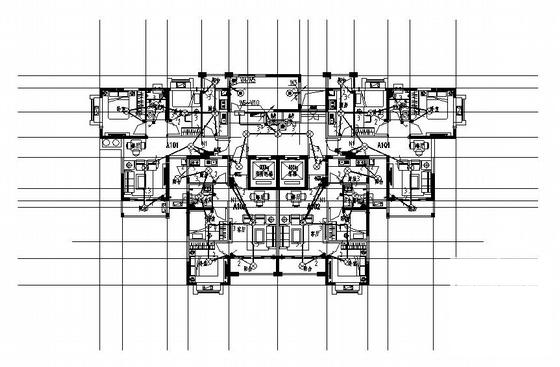

图2

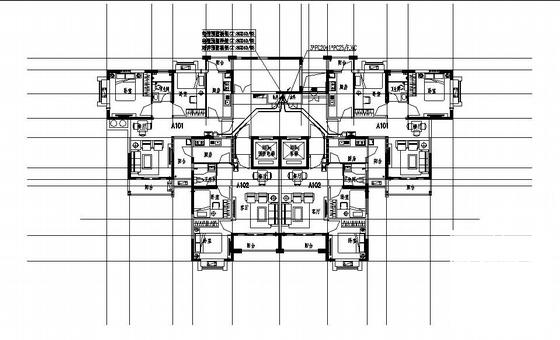

图3

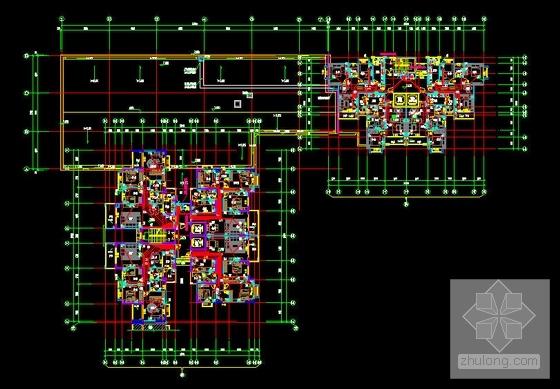

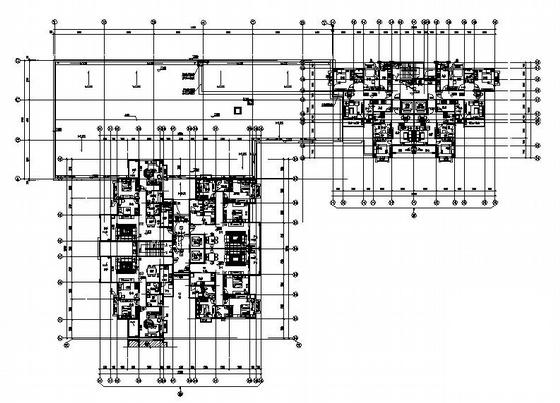

总缩略图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
