[标准层平面图]上城2号楼25372平米30层塔式住宅楼建筑施工CAD图纸（一梯四户）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 住宅类型（型体）：塔式（一梯4户以下）
• 商业：有
• 建筑高度类型：高层建筑
• 图纸设计深度：施工图
• 项目所在地：湖北
• 图纸设计风格：欧陆风格
• 图纸设计流派：artdeco
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：20张
• 建筑设计面积：25372平方米
• 占地面积：816平方米
• 建筑高度：94.1m
• 地上层数：30层
• 地下室功能：人防,车库
• 设计效果图：无

附件详情

[武汉]某上城2号楼三十层塔式住宅楼 建筑施工 图（一梯四户）——20张CAD

主要功能：住宅、会所、商网、地下人防、车库
户型：两室两厅一卫，90平方米
三室两厅一卫，120平方米
标准单元开间x进深：32.5x20.6米

该资料包含： 建筑施工图设计 说明、门窗表、总平面图、一层平面图、二~四层平面图、五~二十三层平面图、二十四~三十层平面图、屋顶平面图、立面图、剖面图、楼梯大样图、门窗大样图、阳台大样图

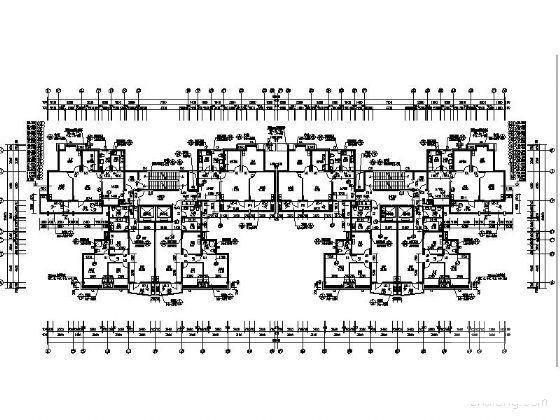

标准层平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

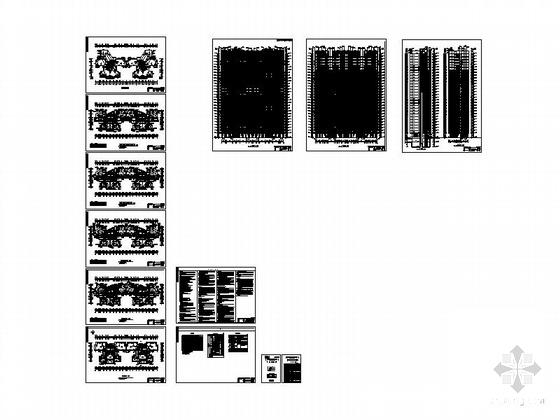

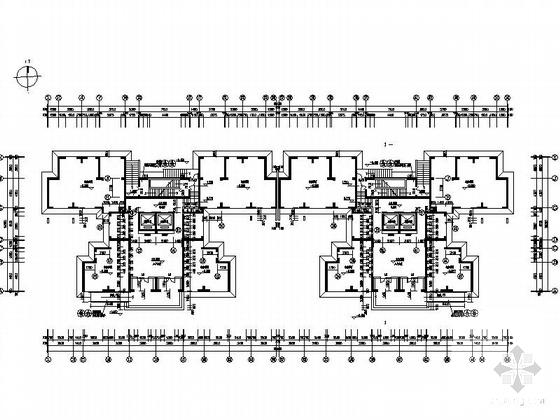

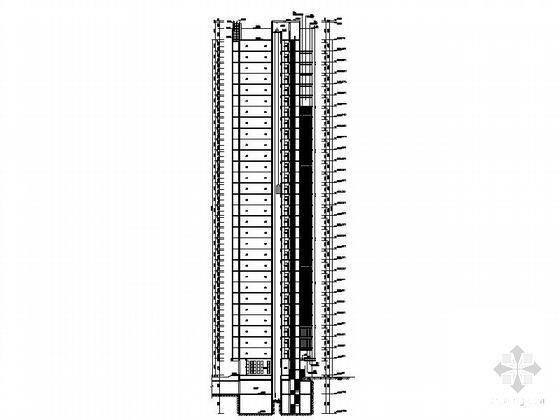

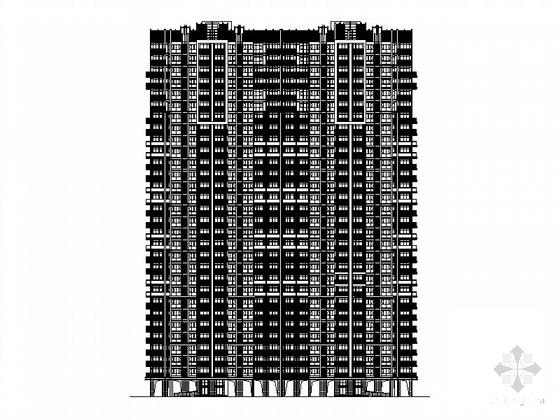

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
