一份15层塔式高层住宅楼建筑方案设计CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：方案
• 设计效果图：无

附件详情

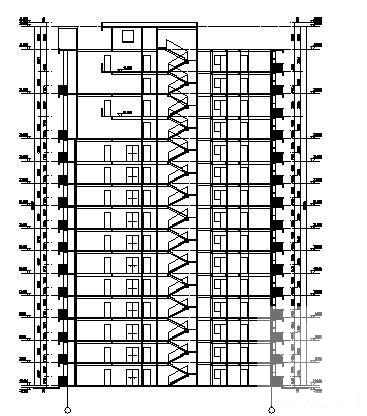

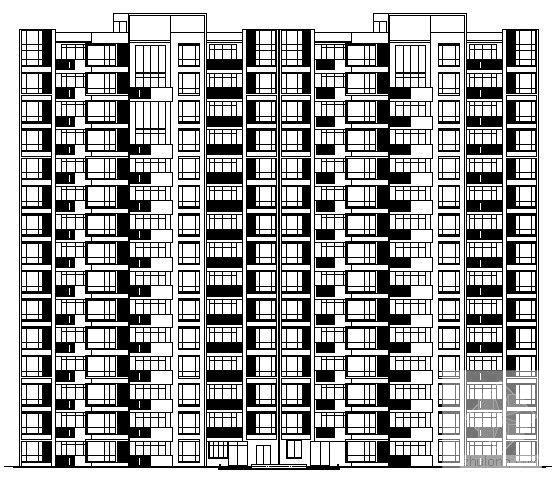

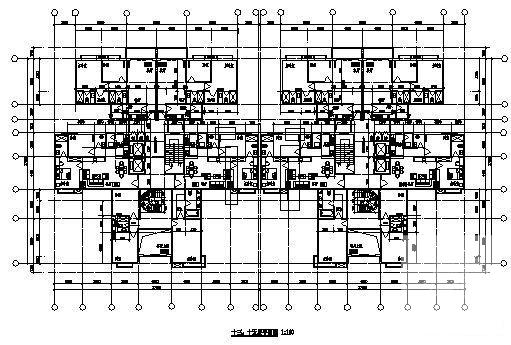

这份参考资料为十五层塔式高层住宅 建筑施工 图，该项目建筑高度48米，建筑面积约为13850平米，户型为一梯五户，两个单元对称拼接。包括2张立面图，5张平面图，2张剖面图。

第 1 张图

第 2 张图

第 3 张图

第 4 张图

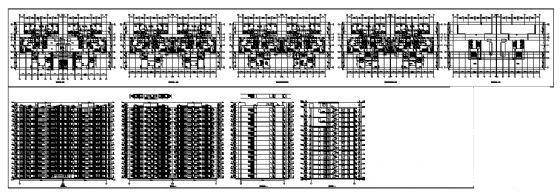

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
